首頁 > 新聞資訊 在追求沉浸式體驗的今天，從高端家庭影院到專業錄音設備，視聽產品正朝著高保真、超高清、智能互聯的方向飛速發展。這要求核心電路板必須處理愈發復雜的高速數字信號（如HDMI 2.1、DisplayPort 2.0）、承載高動態范圍的敏感模擬音頻鏈路，并在此基礎上面臨著設備小型化帶來的散熱與電磁干擾挑戰。設計團隊需要在有限的空間內，平衡信號完整性、電源完整性和電磁兼容性，任何細微的偏差都可能導致音質損耗或畫質劣化。
Altium Designer 作為一套完整的電子設計生態系統，為應對這些挑戰提供了精準而強大的工具集。其在高速度設計、規則驅動布局以及跨領域協同方面的專業能力，使其成為打造非凡視聽體驗的精密畫布，助力工程師將創新構想轉化為穩定可靠的產品。
視聽設備的核心在于無損傳輸。Altium Designer 集成的信號完整性分析工具，能夠在制造原型之前，對關鍵高速網絡進行仿真和優化。設計師可以直接在布局環境下，基于器件IBIS模型，分析阻抗不匹配、反射、串擾等問題，并通過眼圖等直觀工具評估高速數字視頻信號（如HDMI、DisplayPort）的質量，確保4K/120Hz甚至8K視頻信號的穩定傳輸。
預布局與后仿真：支持在布線前根據疊層參數進行拓撲規劃，并在布線完成后進行精確驗證，形成設計閉環。
端接方案優化：仿真工具可幫助確定推薦的端接電阻（如串聯端接）位置和數值，有效抑制信號反射，提升信號質量。

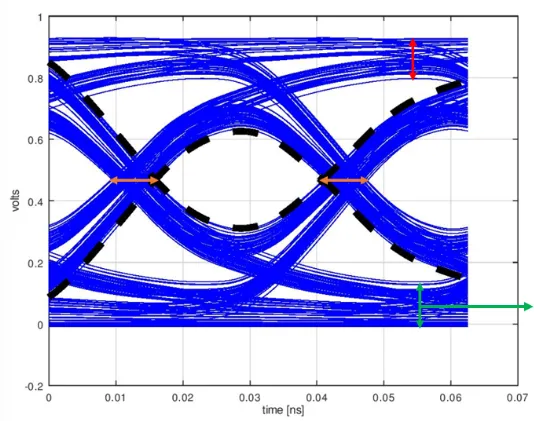

眼圖與波形分析：提供專業的眼圖模板和波形觀察器，量化分析信號抖動、噪聲容限等關鍵參數，為設計決策提供數據支撐。
一家領先的音響品牌在開發一款支持8K視頻透傳的AV功放時，面臨HDMI 2.1信號在經過復雜切換電路后出現碼間干擾，導致畫面閃爍的嚴峻挑戰。傳統依賴經驗的設計方法已無法滿足其長距離、高帶寬的傳輸要求。
設計團隊利用Altium Designer的信號完整性分析功能，對HDMI差分對進行建模和仿真。仿真結果清晰地顯示了因過孔殘樁和布線長度不匹配引起的阻抗突變和時序偏差。通過調整布線層、優化過孔設計并嚴格進行差分對等長布線，最終將信號質量提升了50，眼圖張開度完全符合規范。產品一次性通過HDMI協會認證，實現了超高清視頻的完美透傳，奠定了其在高端市場的技術領先地位。
高保真音頻電路的本質是極致的模擬信號處理，對數字開關噪聲、電源紋波極為敏感。Altium Designer強大的規則驅動設計環境允許工程師為不同類型的電路區域定義精確的“交通規則”。通過區域規劃、層分配和間距控制，實現敏感的模擬地（AGND）與嘈雜的數字地（DGND）的有效隔離，從源頭提升信噪比，確保純凈的音質表現。
區域規則：可以劃定模擬區、數字區、射頻區等，為每個區域設置獨特的布線寬度、間距、過孔樣式及敷銅連接方式。
屏蔽與包地：可為關鍵模擬信號線（如麥克風輸入、唱放電路）自動或手動添加屏蔽地線，有效防止串擾。
電源分割與隔離：利用敷銅管理功能，精確分割不同的電源域，并為低壓差線性穩壓器（LDO）等模擬電源提供獨立的、干凈的供電島嶼。
某專業音頻接口制造商在設計一款高采樣率音頻接口時，深受數字電路噪聲耦合到模擬輸出通道的困擾，導致本底噪聲（Noise Floor）指標無法達到專業級要求。

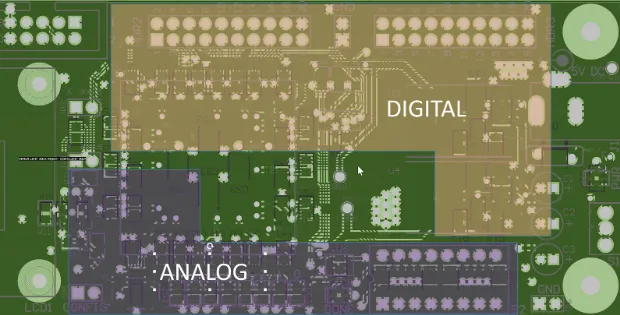

工程師采用Altium Designer的規則驅動設計方法。首先，在布局階段使用“Rooms”功能嚴格劃分模擬和數字區域。隨后，為模擬區域設置更寬的布線間距，并禁止數字信號線穿越。最后，為模擬電源層和數字電源層進行星型單點接地連接，并為所有模擬音頻走線施加了“包地”規則。最終，產品的動態范圍（DNR）提升了6dB，本底噪聲降低了40，達到了行業超高水準，獲得了專業音頻工程師的廣泛贊譽。

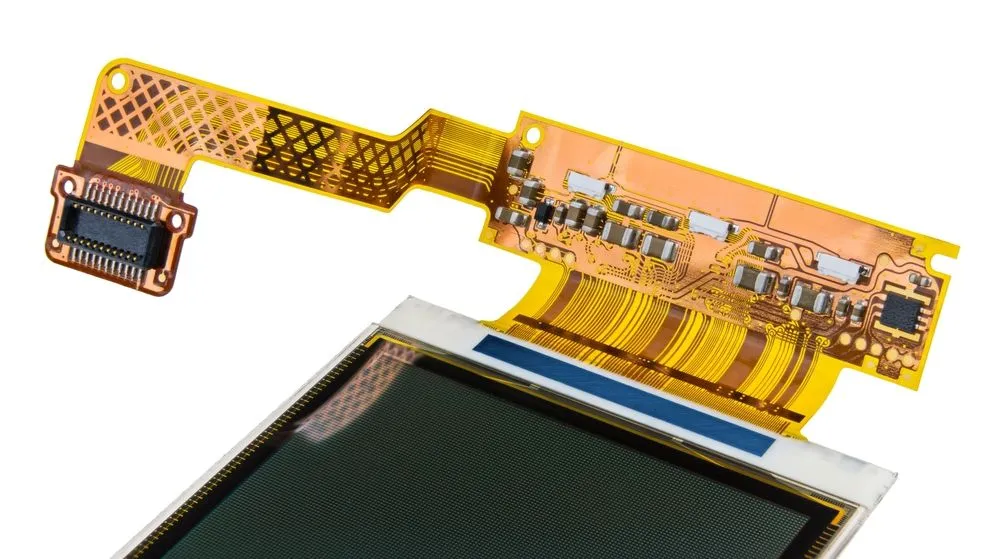

為了追求更纖薄、更富創意的工業設計，越來越多的視聽設備（如超薄電視、Soundbar、VR頭顯）開始采用剛柔結合板。Altium Designer提供了專業的剛柔結合板設計支持，允許在單一設計環境中定義剛性區和柔性區的層疊結構、材料屬性及彎曲區域。設計師可以在3D空間內直觀地檢查柔性部分在彎曲狀態下的布線情況，避免因反復彎折導致的線路斷裂風險。
層疊結構管理：可獨立定義剛性部分（FR-4）和柔性部分（聚酰亞胺）的層數、厚度和材料，并精確設置彎曲區域的幾何形狀。
3D彎曲仿真：支持將柔性電路部分按照預設的彎曲半徑和角度進行3D彎曲，實時觀察導線在彎曲狀態下的應力分布，優化布線路徑。
定制化出圖：可為剛柔結合板生成特定的制造圖紙，清晰標注剛性區、柔性區、加強板及彎曲指示，確保制造精度。
一家消費電子巨頭在開發一款極具藝術感的曲面Soundbar時，需要將主板與分布在弧形外殼兩側的揚聲器單元連接起來。傳統線纜連接方式占用空間大、可靠性低，且影響美觀。
設計團隊利用Altium Designer的剛柔結合板設計功能，設計了一塊將主控剛性板與兩側延伸的柔性電路集成的部件。柔性部分用于連接高頻揚聲器和功放芯片。在3D環境中，團隊模擬了Soundbar的弧形外殼，并驗證了柔性板在彎曲狀態下的可靠性。最終產品實現了無縫的一體化連接，內部結構極其緊湊，整機厚度減少了35，且避免了連接線纜可能帶來的故障點，提升了生產良率和產品可靠性。
在音視頻技術邁向極致體驗的進程中，Altium Designer已遠遠超出一款布線工具的角色。它通過精準的信號完整性分析守護了數據的無損流通，憑借嚴格的規則驅動布局奠定了純凈的聲學基礎，更以創新的剛柔結合板設計賦能了產品的藝術形態。從高端影音器材到專業制作設備，再到日常的消費電子產品，Altium Designer為工程師提供了將嚴謹電氣理論與前沿工業設計融為一體的強大平臺。它不僅是實現功能的工具，更是成就專業音畫品質的戰略伙伴，持續推動著視聽體驗的邊界向前拓展。
+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
