掌握分散加載，如圖1所示，可以使我們方便地指定程序代碼和變量的存儲位置，達到優化性能和降低成本的優勢，比如我們想把時間關鍵代碼存放在ITCM RAM里面運行，而占用空間超大又不需要快速運行的代碼，我們可以放到QSPI Flash里面，因為QSPI Flash的容量一般都比較大，又或者，將內部Flash和外部的QSPI Flash混合使用。所以，通過學習分散加載，我們可以很方便地實現這些功能，獲取到更好的性能和成本優勢。
圖1
二、分散加載
1、基礎知識

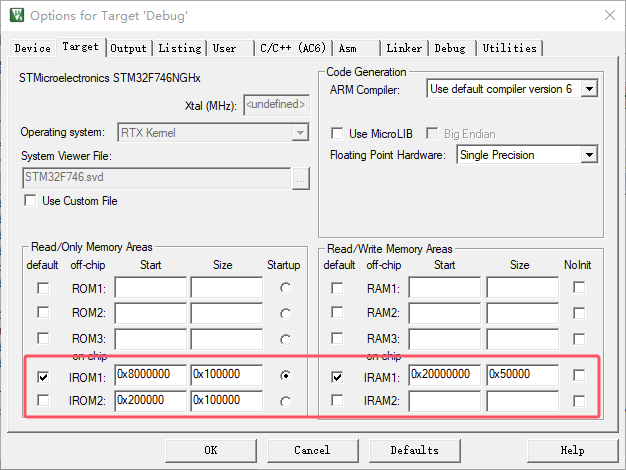

（1）、其實在我們建立工程的時候，肯定也是用過分散加載這個功能的，為什么這么說呢，我們打開option選項里的target，如圖2所示。圖2里對ROM配置還有RAM配置部分的修改，其實本質上就是對分散加載文件的修改。
圖2

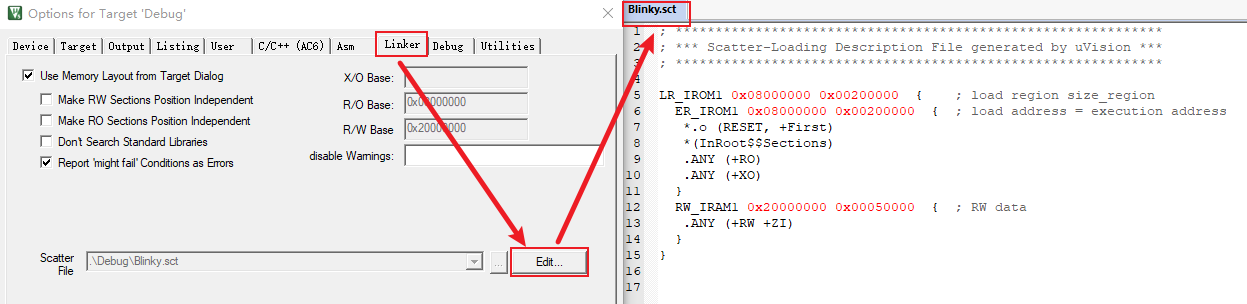

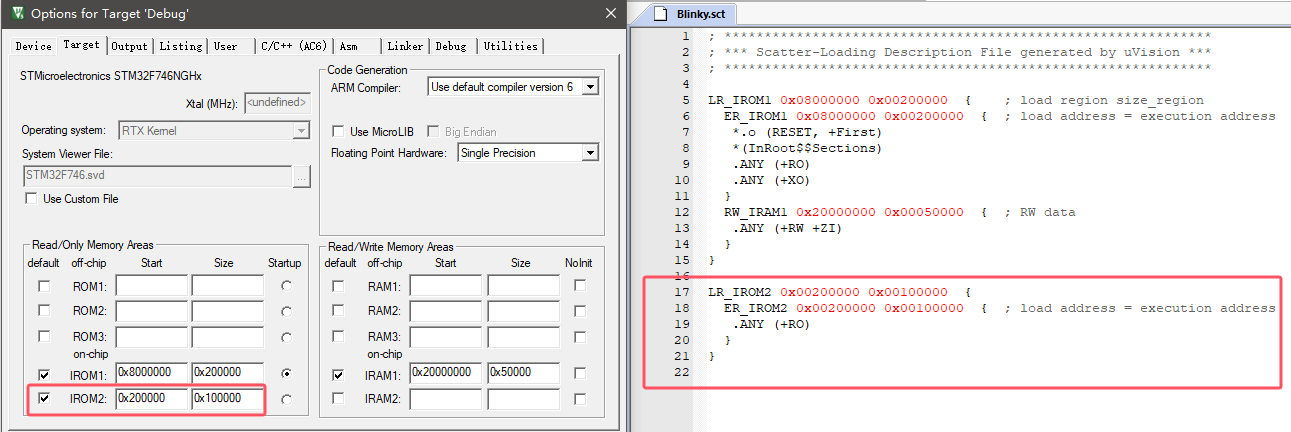

（2）、分散加載文件在option選項里的Linker選項卡中可以找到，具體操作如圖3左側所示，點擊下方的Edit，即可在keil中打開如圖3右邊所示的分散加載文件。也可以看到，文件中的配置，和圖2中target內設置的地址、大小也是一 一對應的，其中每一行的代碼含義我們稍后也會一 一進行講解。然后，如圖4所示，改動一下target中的ROM分配，對應的，圖4右邊的分散加載文件就多出了對應的地址和大小。
圖3
圖4

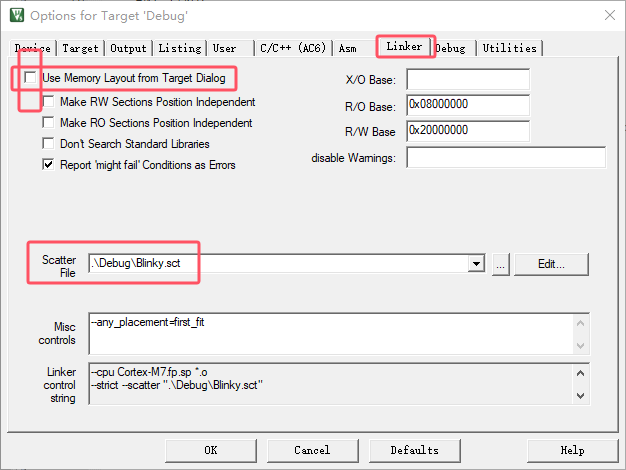

（3）、如果用戶想自行修改分散加載文件，則需要在option選項里的Linker選項卡中，去掉Use Memory Layout from Target Dialog的勾選，去掉之后，就可以任意指定一個分散加載文件了，但是要注意，指定文件以后，我們Target選項卡中的設置就不再起作用了，具體操作如圖5所示。
圖5
2、代碼解讀
圖6

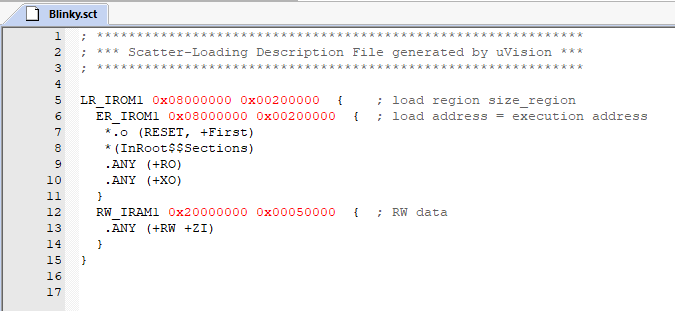

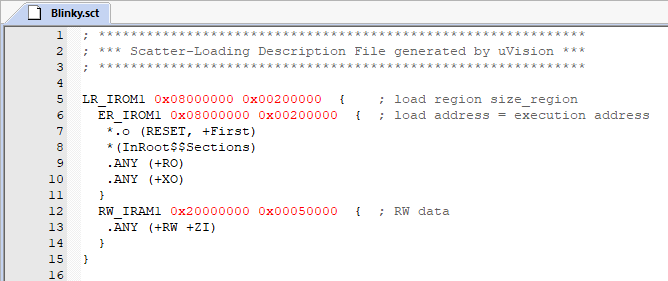

（4）、接下來，對圖6 中分散加載文件的代碼進行逐行解讀：
第5行：LR_IROM1 0x08000000 0x00200000 { ; load region size_region
LR是加載域(load region)的縮寫，加載域是指編譯時程序的實際存儲位置。LR_IROM1是加載域的名稱，開發者可以自定義。0x08000000 是加載域的起始地址，對應 Flash 的基地址（通常用于存儲代碼和常量數據）。0x00200000 是加載域的大小（2 MB）。
第6行： ER_IROM1 0x08000000 0x00200000 { ; load address = execution address
ER是執行域(execution region)的縮寫，加載地址（Load Address）和執行地址（Execution Address）一致，表明該段數據無需從 Flash 移動到 RAM 才能運行。0x08000000 是執行域的起始地址，與 LR_IROM1 的地址相同，表示代碼和常量數據在 Flash 中加載后直接在該地址執行。0x00200000 是執行域的大小（2 MB）。
第7行： *.o (RESET, +First)
*是通配符，*.o 表示所有的目標文件（.o），這行的意思就是說，把所有以.o結尾的目標文件的代碼，都放置在這里，但是，有一個條件，就是要把標識為RESET段的代碼放置在最前面，放置在最前面的操作，是由+First參數控制的。
這里其實要引申一個知識點，否則基本看不明白這里的操作含義，因為STM32的運行方式是這樣的：CPU 要從地址 0x0000 0000 獲取棧頂值，然后從始于 0x0000 0004 的自舉存儲器開始執行代碼。前面已經把0x800 0000的FLASH地址配置為啟動的存儲器，因此就會從這里偏移位置0取得棧頂值，從偏移位置4取得第一行執行代碼。根據這個要求，那么每個項目工程的啟動文件，必須是這樣設置才可以運行。如下圖7所示：（DCD 表示分配 1 個 4 字節的空間）
圖7
前面說到CPU會從偏移位置0處來加載棧頂值，可以從這里的圖6看到，__initial_sp變量被放在第一個位置，意味著這個變量的值會放在這個區域的第一個位置，這樣就確保了棧頂值是保存在這段代碼布局的首位置了。但是編譯器怎么知道這段代碼一定會放在存儲器的首位置，而不是放置在存儲器的后面位置呢？
如果沒有的特別的聲明，編譯器是可能把它放置在任何位置上的，并不是首位置。關鍵之處，就是sct文件中的*.o (RESET, +First)這一行代碼，這里明確地說明，要把RESET的代碼放在首位置，就是偏移0的位置。

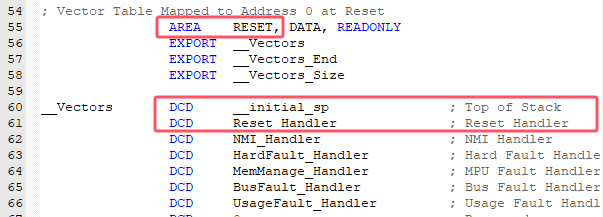

然后我們回頭再看圖6，就會發現，第55行早就已經說明，這一段代碼區域被命名為RESET了，那么，當編譯器看到這個名稱時，就會把這段代碼放置在存儲器的首位置，這樣CPU就會從這里獲得棧頂值，就可以開始加載代碼進行運行了，從偏移4的位置，也就是Reset_Handler的值，把它放到CPU的執行指令寄存器，就進入代碼運行了。
第8行： *(InRoot$$Sections)

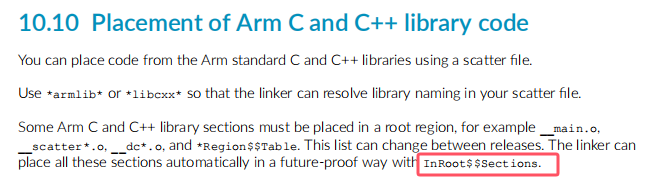

某些 Arm C 和 C++ 庫部分必須放置在根區域中，例如 _main.o、_scatter*.o、_ dc*.o 和 *Region$$Table。此列表可能會因版本而異。鏈接器可以使用 InRoot$$Sections 自動放置所有這些段，以防未來發生變化。如圖8所示：
圖8
第9行： .ANY (+RO)
把只讀數據（包括代碼、常量等）放入執行區域中。（其實就是自動匹配未分配的只讀段）
第10行： .ANY (+XO)
把僅執行數據（Executable Only）放入執行區域中。（其實就是自動匹配未分配的僅執行段）
第12行： RW_IRAM1 0x20000000 0x00050000 { ;
RW_IRAM1是讀寫區域的名稱。0x20000000 是 RAM 的基地址，0x00050000 是讀寫區域的大小（320 KB）。這個區域，用于存放全局變量、堆棧等運行時需要讀寫的數據。
第13行： .ANY (+RW +ZI)
把所有需要讀寫的、已初始化全局變量和所有的零初始化變量放在 RW_IRAM1區域。（其實就是自動匹配未分配的讀寫和零初始化段）

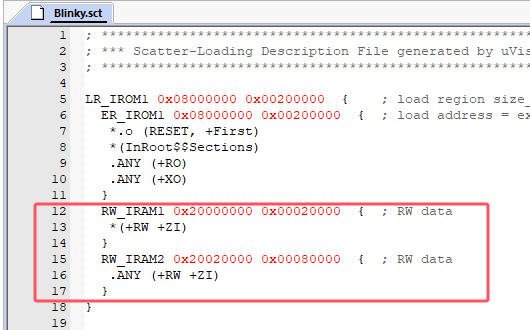

（5）、然后.ANY和星號（*）在使用方面，其實是有一個比較關鍵的區別的，就是如果指定的區域滿了，* 不會自動向下分配，而是報錯，.ANY就可以連續向下分配，不報錯。具體示例如下圖9，我們在sct文件中劃分兩個RAM區域，第一個RAM區域只分配128KB，并且使用星號來進行匹配。
圖9
然后再在程序中，定義一個128KB的數組，如圖10所示，數組后面的__attribute__((used))其實是一種：函數或變量屬性修飾符，用于確保被標記的函數或變量在程序中不會被優化器錯誤地移除。
圖10

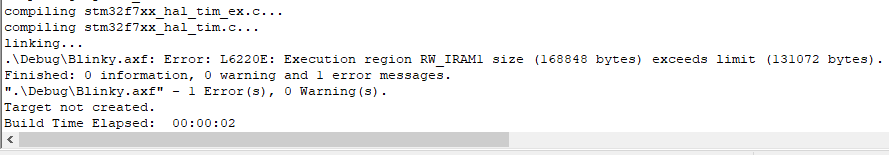

然后，我們觀察一下是否可以分配成功，很明顯，如圖11所示，程序報錯了。
報錯信息表示，我們的RW_IRAM1被限制為只有131072bytes，也就是128KB，但是程序實際使用了168848bytes，也就是164KB。顯而易見，星號（*）無法自動向下分配。
圖11

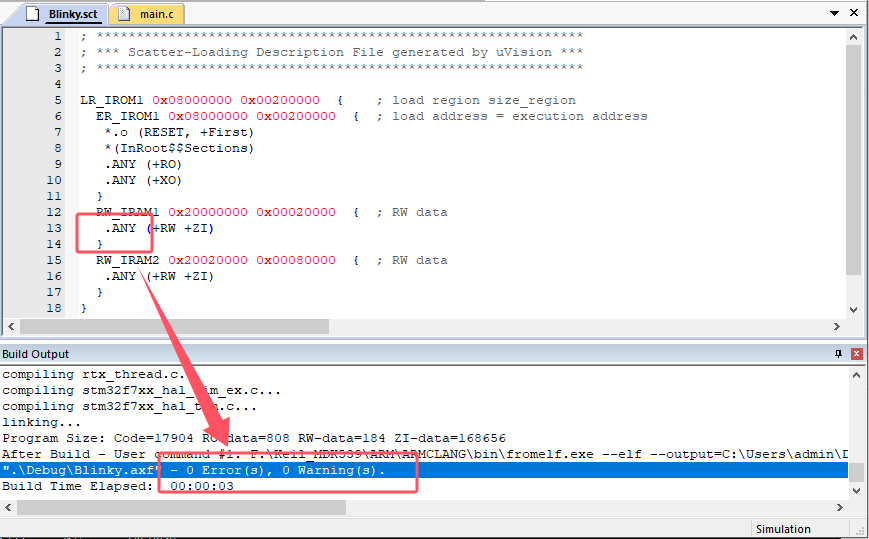

同樣的，我們更改星號（*）為.ANY后，同樣的代碼，就可以完成數據的向下自動分配，而不報錯，如圖12所示：
圖12
3、SCT的應用
（6）、應用①：
在STM32里面，經常會有很多RAM空間，比如AXI SRAM 、SARM 、SDRAM，這三種RAM的訪問速度都不太一樣，三者的速度排序通常是：AXI SRAM > SRAM > SDRAM。根據他們的特性，工程師往往會有不同的需求，比如在AXI SRAM中存放一些需要高速執行的代碼和數據；在SRAM中存放一些代碼、堆棧或頻繁訪問的數據；在SDRAM中適合存放一些大容量數據，但不適合時間敏感的實時應用，比如一些字庫數據等。

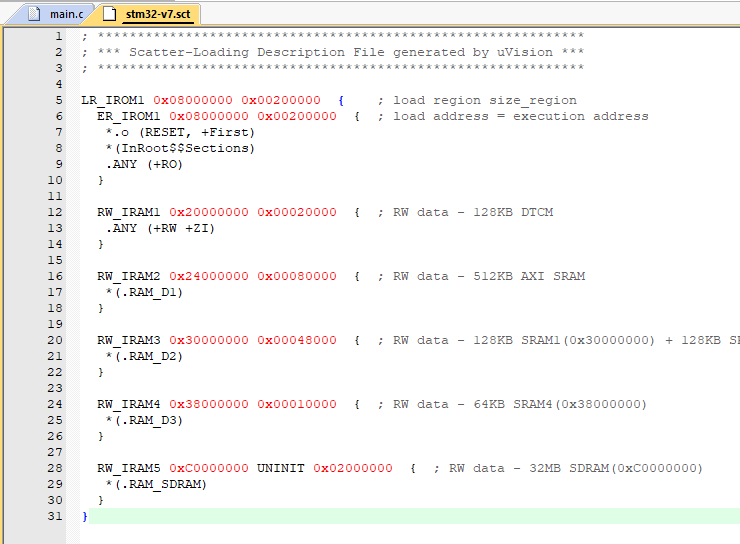

所以以上這些需求，我們完全可以通過更改分散加載文件，來實現數據存儲的指定。如圖13所實現的樣例，其實就是通過更改圖14中的分散加載文件，來實現圖13中內存的劃分的。

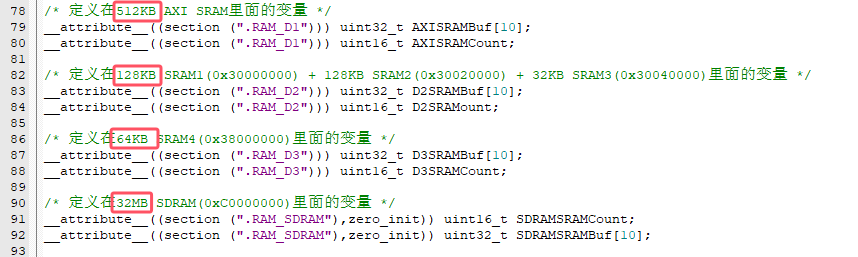

注意，圖13的代碼中，__attribute__((section (".section_name")))，是用來指定變量或函數的存儲位置的，告訴編譯器，需要將特定的代碼或數據放置到用戶定義的內存區域（Section）中。然后SDRAM段那里多用了一個zeroinit參數，且對應的在sct文件中，SDRAM段也有一個UNINIT，這里的作用是，在不掉電復位的場景下，用UNINIT保住sdram段里復位之前的數據，復位后，需要被初始化為0的數據，就用zeroinit初始化為0，實現對 SDRAM 數據的精確控制，這是需要注意的一點。
然后需要注意的是，我這里自定義的區域，都是用的星號（*）作為前綴，而不是.ANY，如圖14所示。這個意思其實也很明顯，就是想讓用戶對指定的這些內存，擁有絕對的把控，指定哪些變量在哪，就必須在哪里，不可以自動往下分配，防止把變量存儲位置給弄混了，不便于我們后續給不同的代碼分配不同的訪問速度。
圖13
圖14

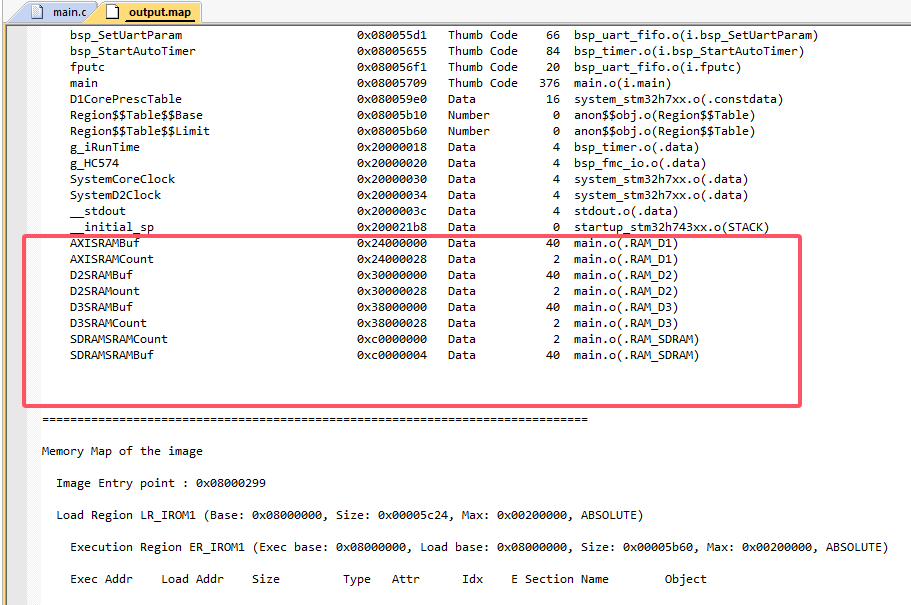

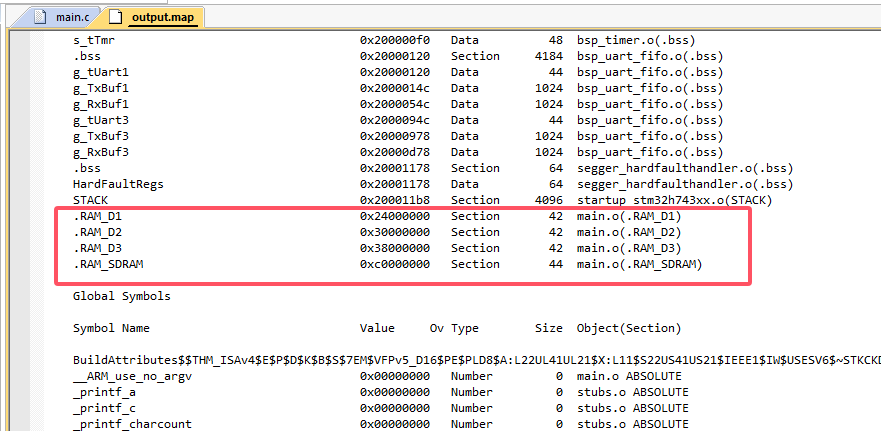

最后我們點擊編譯一下工程，然后打開map文件，如圖15可以看到，map文件中列出了對應的 .RAM_D1、.RAM_D2、.RAM_D3 和 .RAM_SDRAM這些段的定義及內存基地址。如圖16可以看到，map文件中展示了變量（如 AXISRAMBuf、D2SRAMBuf、D3SRAMBuf 和 SDRAMSRAMBuf 等）及其所在的內存地址、類型、大小以及對應的段（如 .RAM_D1、.RAM_D2、.RAM_D3 和 .RAM_SDRAM）。在map文件中，這些內存分配結果，都是齊全且顯而易見的。
圖15
圖16
（7）、應用②：可以把一些時間關鍵代碼放置在ITCM RAM里，這個ITCM RAM可以被認為成一個更適合指令的運行RAM空間，速度更快一些，有這么一個優勢。

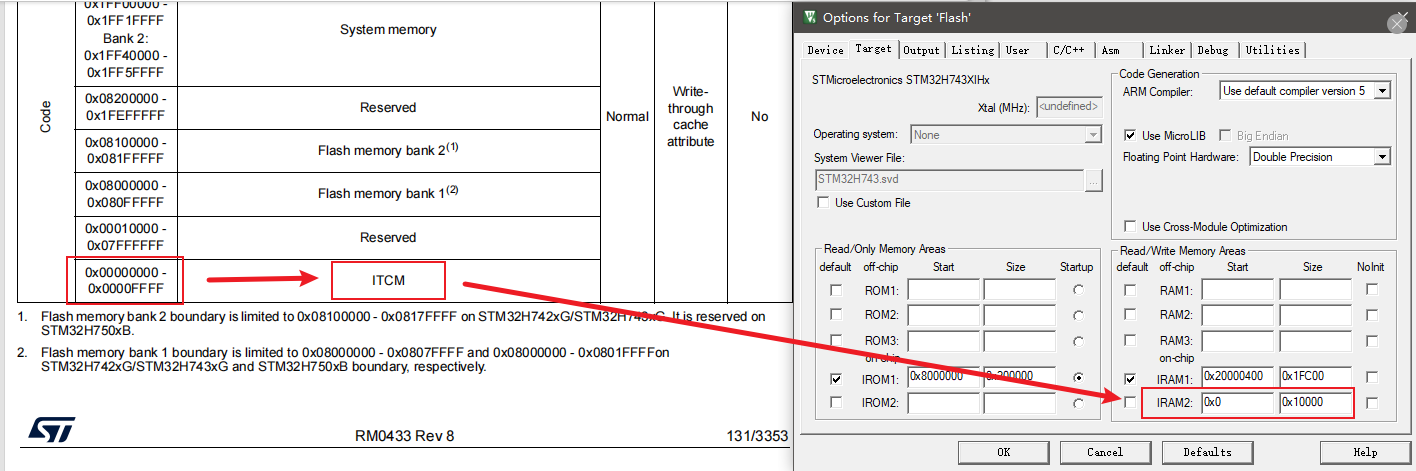

在如下圖17中，可以看到手冊中規定了，ITCM的位置以及大小，所以我們根據手冊上的數據，在keil的Option選項中，把ITCM RAM的空間給定義到里面。（注意，此應用示例，勾選使用了Option選項中linker里的Use Memory Layout from Target Dialog，所以target選項里的RAM定義才會生效。）
圖17

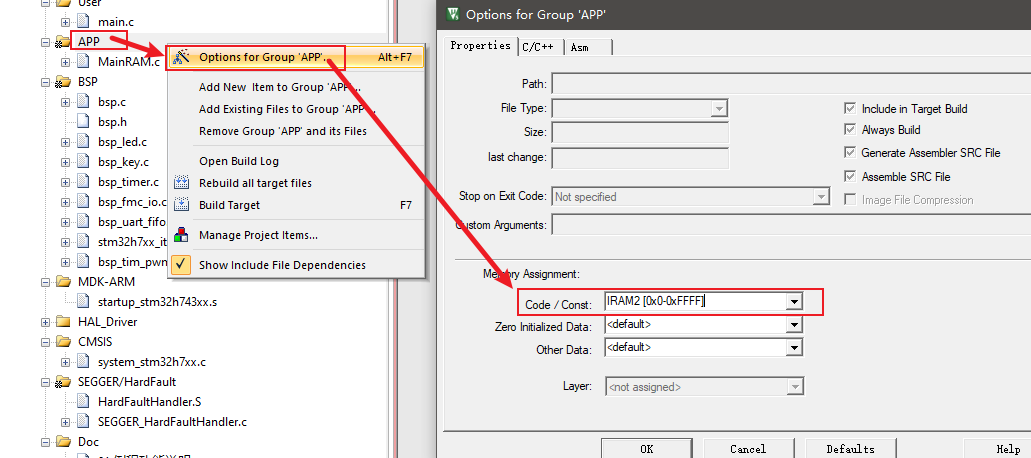

如果想要指定時間關鍵代碼，將其放在ITCM RAM中，可以不需要像之前那樣，在sct文件里手動添加導入，可以如圖18所示，右鍵工程內部的文件夾，直接對該文件夾下的全部代碼進行內存劃分。比如直接單獨把APP文件夾下的代碼數據全部劃分到IRAM2[0x0-0xFFFF]中。同理，也可以把BSP文件夾下的代碼數據和SEGGER/HardFault文件夾下的代碼數據都規劃到這里，以提高程序的運行速度，但是要注意的是，這里的ITCM RAM只有64KB，別放超了。
圖18

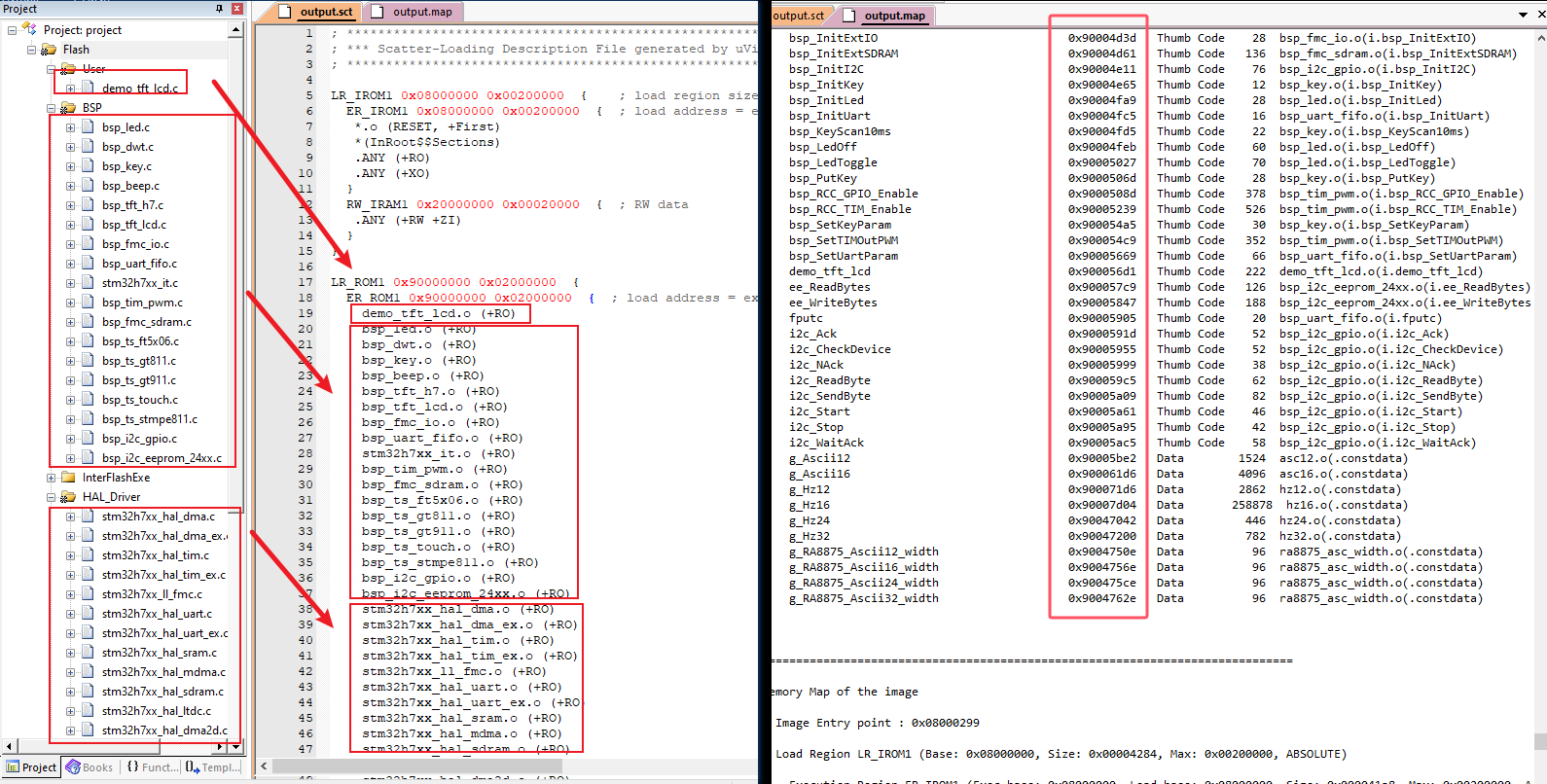

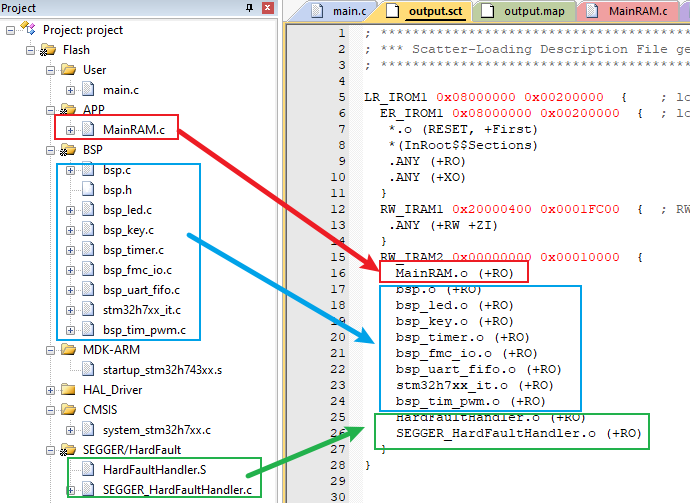

然后我們可以打開對應的sct文件，看一下keil是否已經幫我們把特定的數據放到了ITCM RAM里，如圖19所示，可以看到，keil確實幫我們把特定的目標文件的數據，給放入到了ITCM RAM中。
圖19

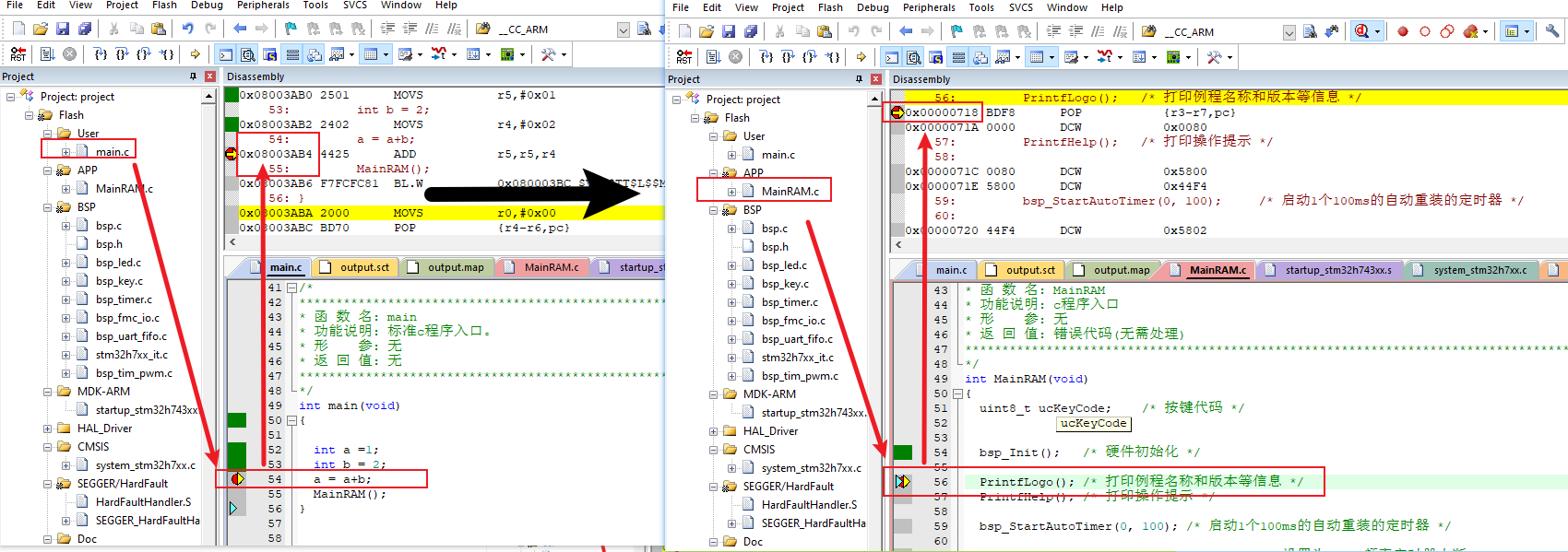

那么接下來，我們再進一步確認一下，當程序運行到特定文件時，他的運行地址是否會切換到ITCM RAM的地址范圍呢，如圖20所示，當我們從main.c運行到MainRAM.c中時，運行地址確實成功切換了。所以，我們想讓時間關鍵代碼運行在更快的RAM中的目標， 也確實實現了。
圖20

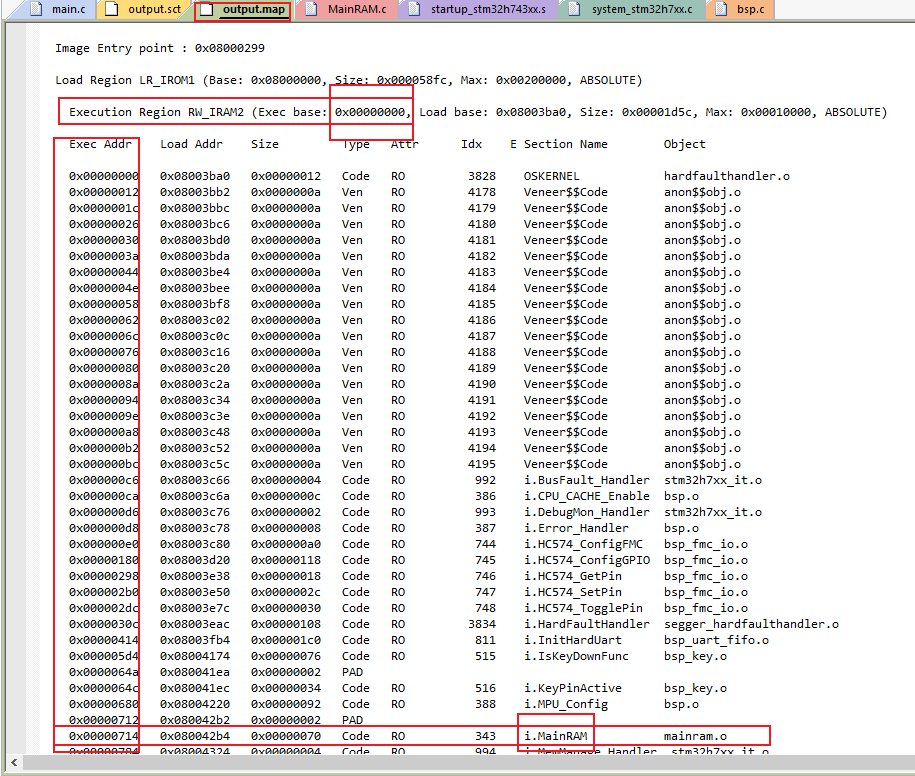

且如圖21所示，在map文件中，IRAM2執行域確實也變成了0x0000 0000開始的地址。
圖21
（8）、應用③：我們可以利用內部Flash和外部QSPI Flash，做出一個混合運行的程序。這個應用的優勢在于，比如我們的數據量很大，有一些字庫、圖庫之類的，全部存在CPU內部那點Flash上絕對是不現實的，肯定是要放到外部的，比如QSPI Flash中。或者還有一些對執行速度要求不高的代碼，也都可以全部放置到QSPI Flash里。因為目前128MB的QSPI Flash還是很常見的，所以對于大多數程序來說，在大小方面已經夠了。
然后這個示例，我們也不直接手動更改sct文件了，因為要演示放入到QSPI Flash中的文件會非常多，右鍵工程內部的文件夾，直接對該文件夾下的全部代碼進行劃分即可。

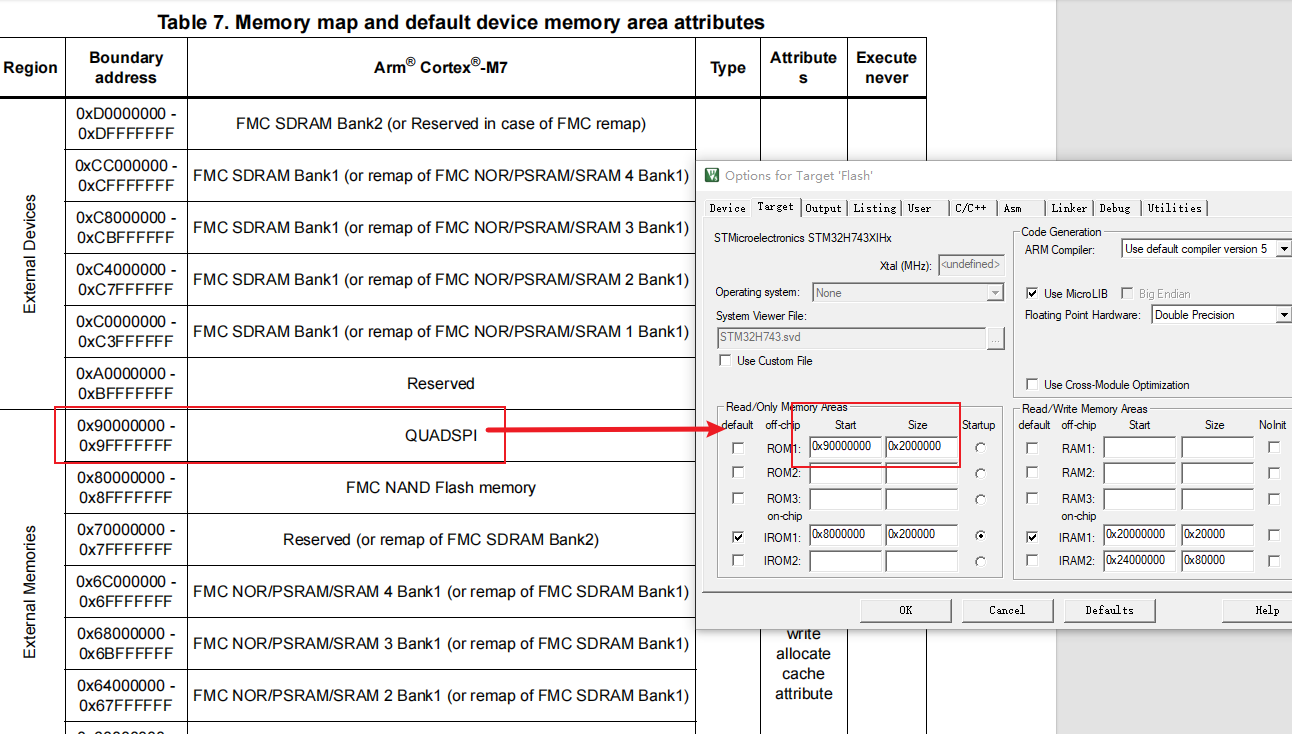

首先，我們要把外部Flash定義在keil的target中，這個定義可以參考ST手冊中對應內核的內存映射表，確定一下外部存儲器應該被定義的地址范圍，比如如下圖22所示，可以看到QSPI Flash的范圍應該是[0x9000 0000-0x9FFF FFFF]。然后由于我們的QSPI Flash只有32MB，所以這里只填入0x9000 0000和0x2000000即可。
圖22

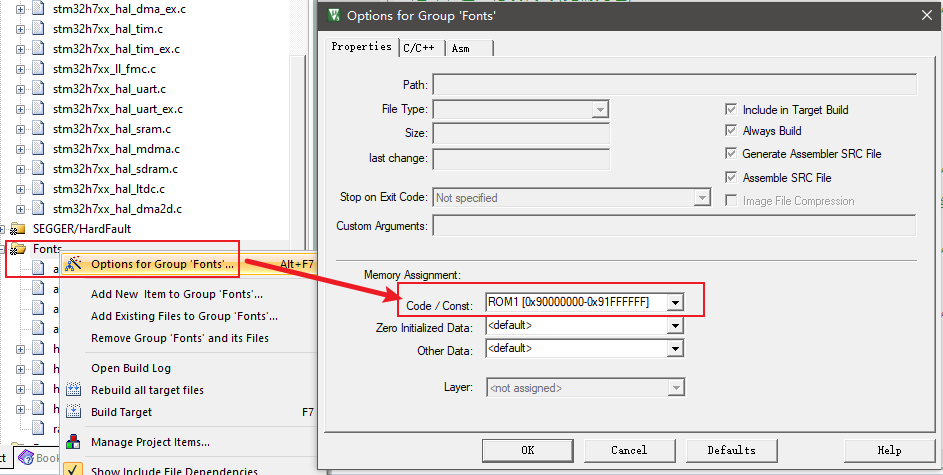

然后我們通過右鍵工程文件夾，來為文件進行批量的劃分，把一些對執行速度要求不高的代碼，或者字庫數據，全部扔到我們的外部存儲器即可，如圖23所示操作即可。
圖23
接下來還是檢查一下，打開對應的sct文件、map文件，看一下keil是否已經幫我們把特定的數據放到了QSPI Flash里。如圖24所示，沒有問題，都已經被自動規劃好了。
圖24

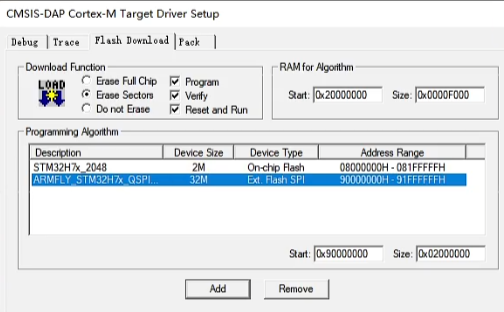

然后我們可以調試一下，看一下效果，這里需要注意，在調試前，需要在Flash Download里，選擇上對應的燒錄算法，如圖25所示，內部Flash和外部QSPI Flash的兩個算法都要加載到軟件里來。
圖25
進入到調試后可以看到，程序現象也是符合的，如圖26，至此，我們就完成了一個內部Flash和外部QSPI Flash混合運行的程序。
圖26
三、討論分析
問①：將時間關鍵代碼放置在ITCM RAM里的優勢是什么？
答①：ITCM RAM為指令緩存內存，通常具有極低的訪問延遲和較高的帶寬，適合存放時間關鍵代碼，如實時操作系統的調度、ISR（中斷服務程序）等。
四、結論
在嵌入式開發中，如何合理利用不同類型的內存存儲代碼是優化性能和降低成本的關鍵。通過合理配置sct文件，可以實現如本文所描述的：將時間關鍵代碼放置在ITCM中，減小延遲并提高響應速度；而不常用的代碼則可以存放在外部SDRAM或QSPI Flash中，既能節省內存空間，又能提高程序的擴展性。
理解這些內存和存儲技術的優勢和適用場景，可以幫助我們開發者在實際項目中做出更高效的內存管理決策。
