本文旨在系統闡述Altium Designer 中"Layer Pair"功能的進階應用，通過智能化的層對映射配置，實現元件位號在機械層的自動化呈現。本方案突破傳統手動標注的效率瓶頸，為高密度PCB設計提供兼具工程效率與生產可讀性的創新解決方案。
2、 問題場景
在高密度PCB設計領域，受限于布線空間的物理約束，設計師常需舍棄絲印層位號標注以優化布局拓?fù)洹＿@種技術抉擇雖提升了電氣性能，卻導致生產階段元件定位的顯著困難。本方案通過機械層智能映射技術，巧妙構建虛擬標注層，既維持了設計密度，又為生產流程保留了關鍵標識信息，完美平衡工程需求與制造規范。
3、軟硬件環境
1）、軟件版本：Altium Designer 19.1及以上版本
2）、電腦環境：Windows 10
3）、外設硬件：無
4、解決方法
1）、打開PCB文件，于左側導航欄展開"View Configuration"面板。

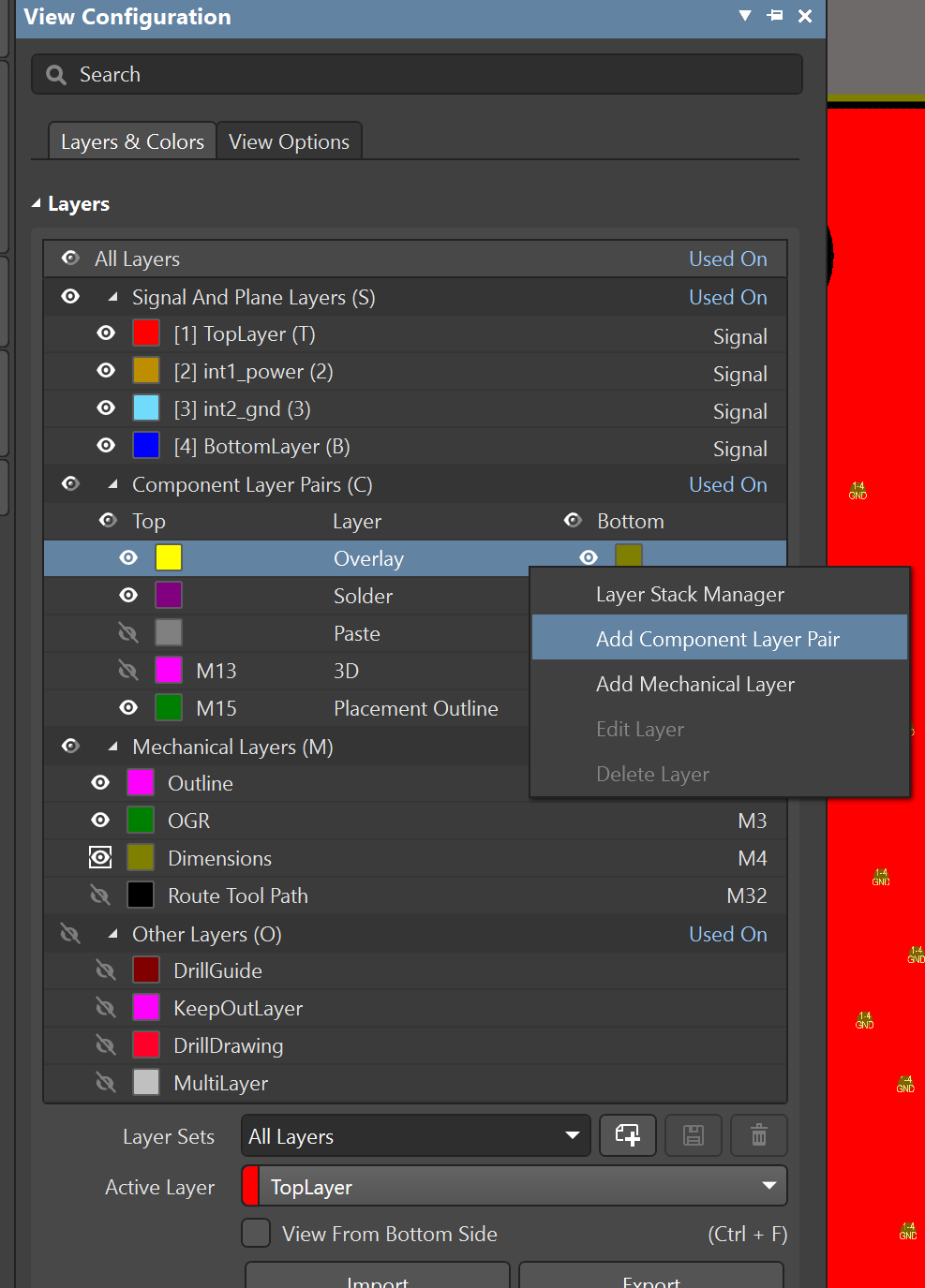

2）、右鍵點擊"Component Layer Pairs"空白區域，選擇"Add Component Layer Pair"
圖 1

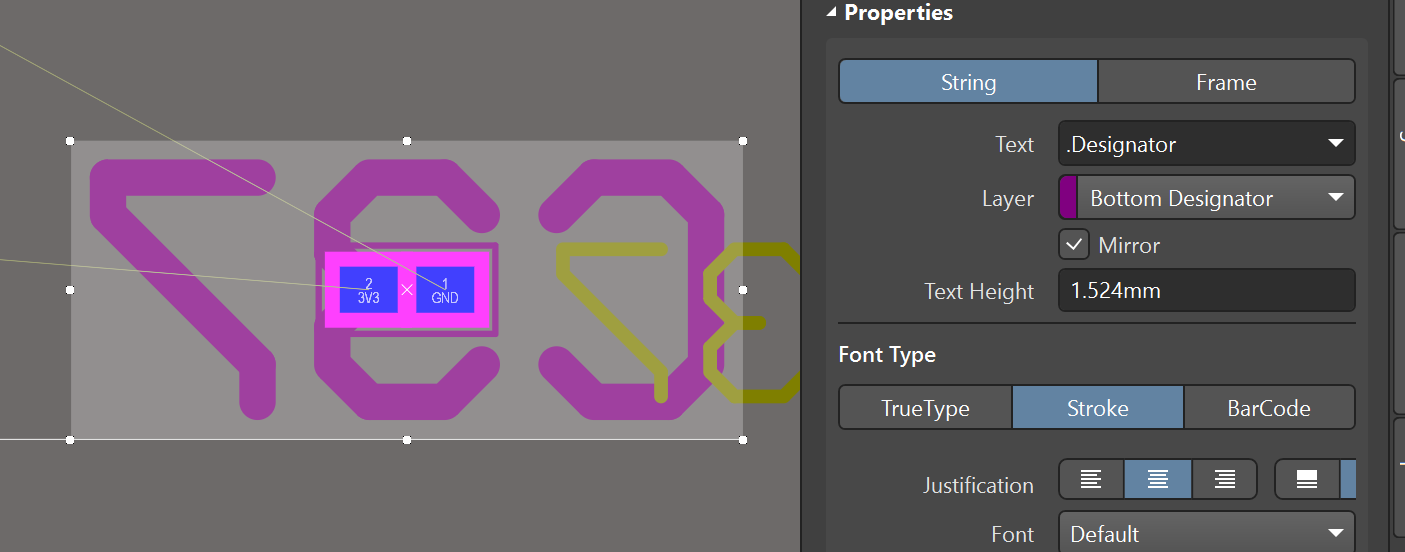

3）、在彈出的配置窗口中：
○ Layer Type：選擇".Designator"（元件標識符類型）
○ Top/Botton Layer：分別指定對應機械層編號（如Mechanical5/Mechanical6）
○ 系統智能檢測機制：若目標機械層已被占用，將觸發紅色警示（?）提示沖突
圖2

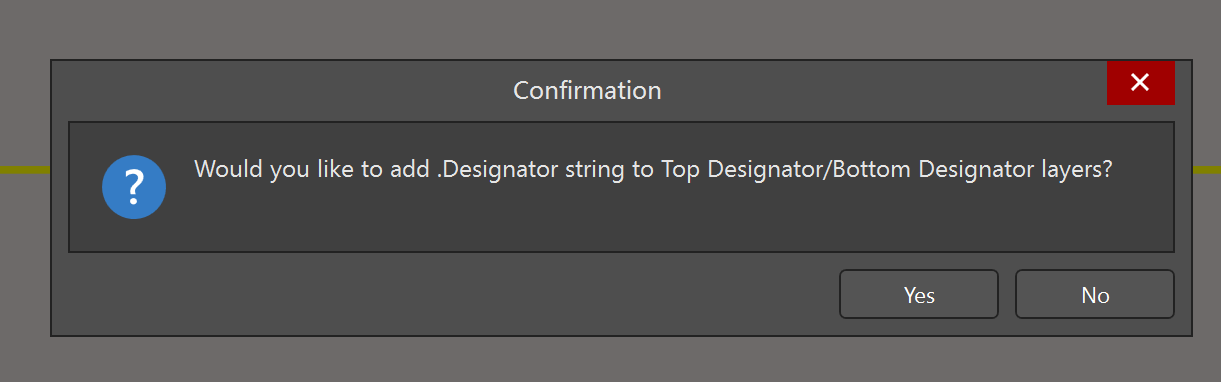

4）、確認后點擊“OK”會彈出圖3對話框，詢問是否要在指定的機械層添加特殊字符“.Designator”。由于要顯示位號，所以此處選yes。
圖3
5）、層顯示控制

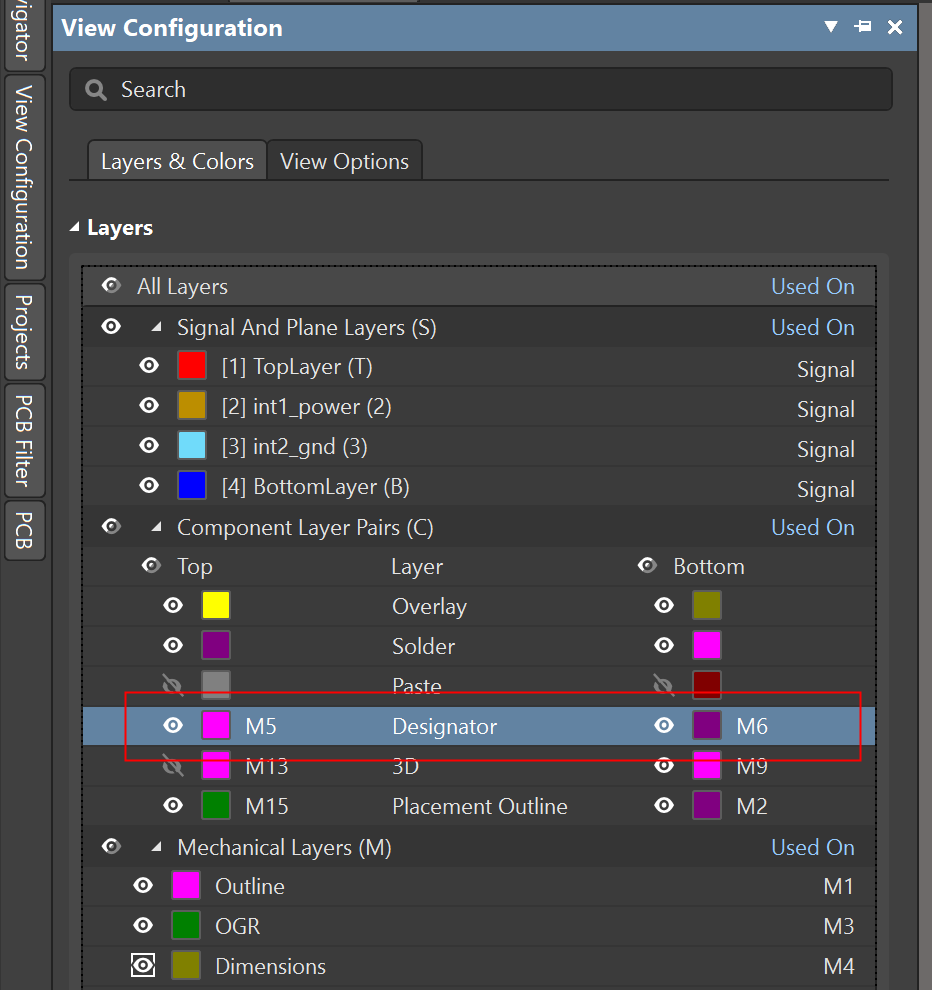

○ 返回"View Configuration"面板，確認新配置的機械層（如Mechanical5/6）已自動注冊

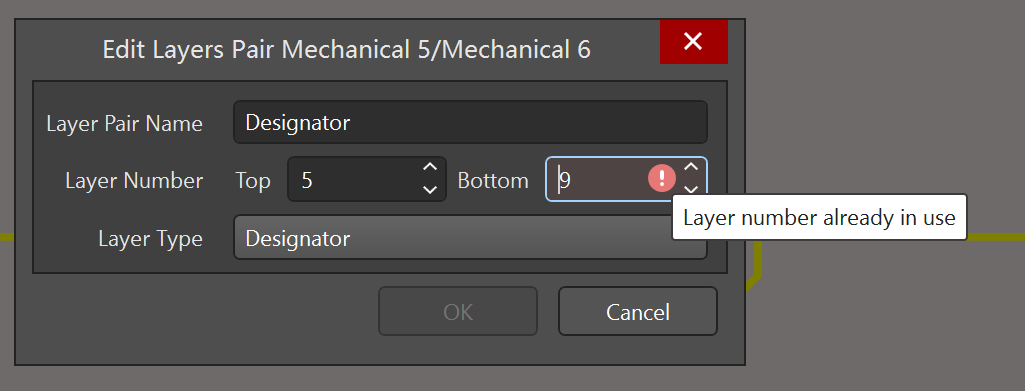

○ 通過"Visibility Toggle"（眼睛圖標）激活目標機械層顯示（見圖4）
○ 啟用"Layer Pair Preview"實時預覽功能，觀察位號在Top/Bottom層間的智能映射效果
圖4

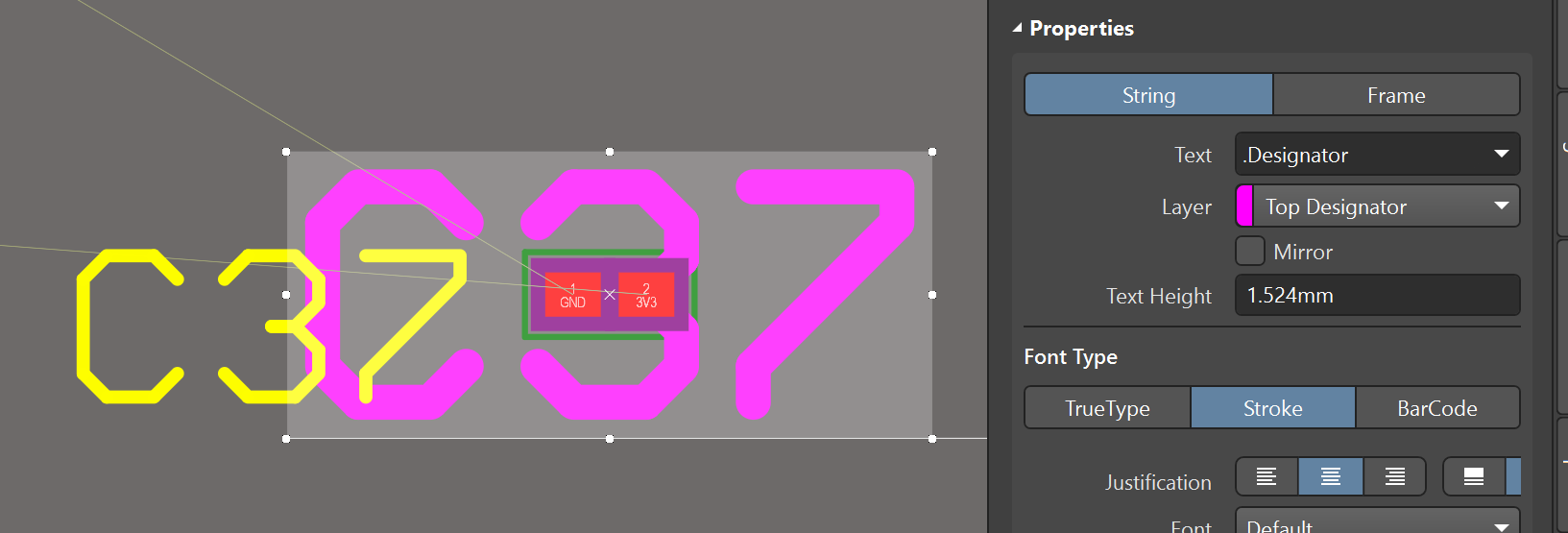

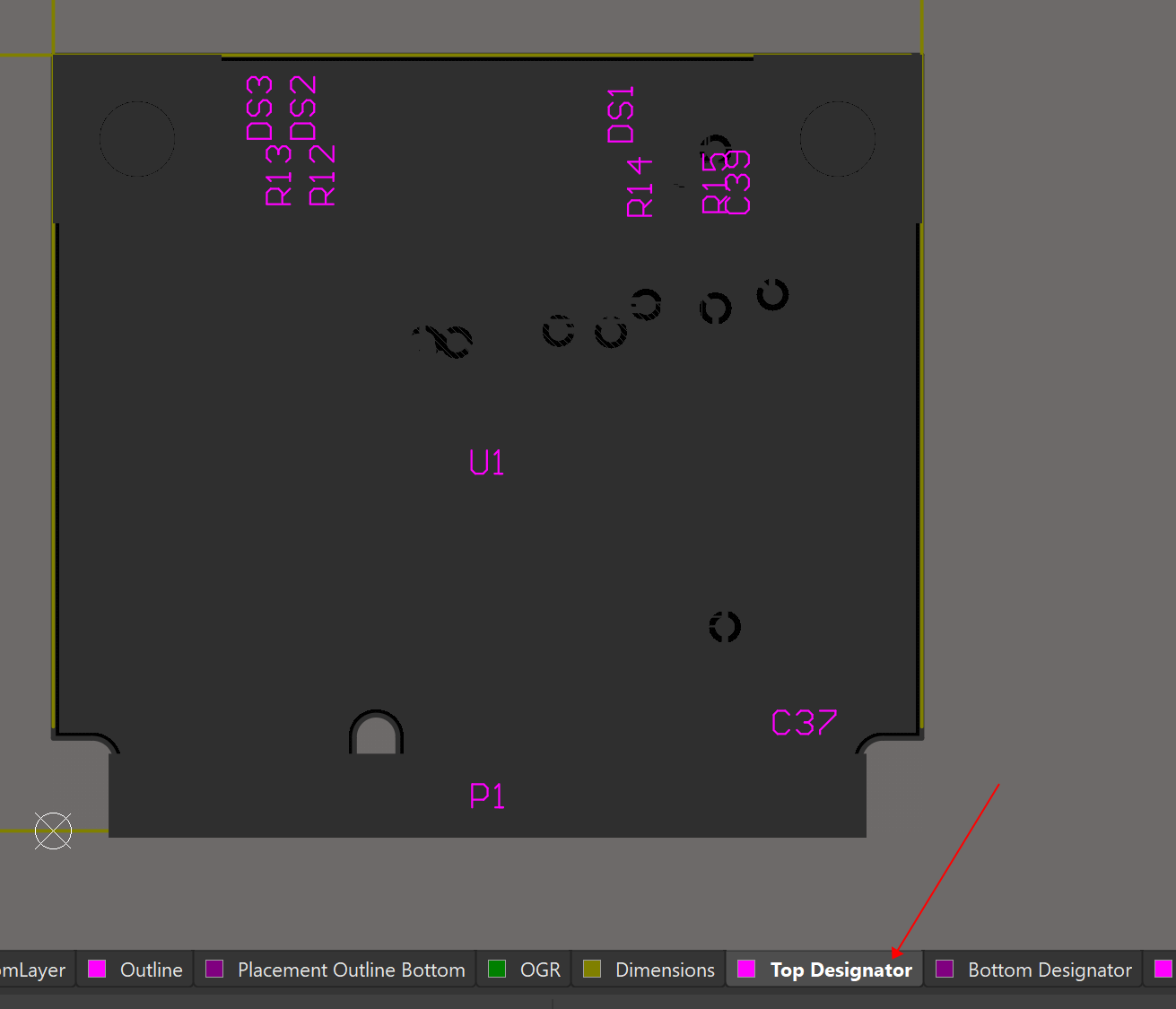

6）、顯示Top Designator層，元件位號已經顯示。并且當元件在Top層或Bottom層之間變換時，位號會和絲印層一樣自動調整到對應的顯示層。
圖5
圖6
圖7
5、技術總結
通過Altium Designer的智能層對映射技術，實現了以下核心價值：
1）、效率提升：將傳統手工標注的平均耗時（4.2h/板）壓縮至自動化配置的15分鐘級
2）、容錯增強：系統級沖突檢測機制使人為標注錯誤率降低至0.3以下
3）、可制造性提升：機械層位號與Gerber數據的自動同步確保生產端零信息衰減
