首頁 > 資源中心 > FAQ 1、 文檔目標
了解一下BQR 的 fiXtress 插件在 Alitum Designer 中加載?。
2、 問題場景
用戶詢問 fiXtress 是 Altium Designer 的模塊么？
在 Altium 官網中有一個頁面介紹但是資料較少。
圖 1
3、軟硬件環境
1）、軟件版本：Altium Designer 22 以上
2）、電腦環境：Windows 11
3）、外設硬件：無
4、插件介紹
注：該頁面訪問需要 VPN
fiXtress 用于電子電路
BQR 的 fiXtress 是用于電子產品可靠性分析的強大解決方案。
降額分析可識別可能需要更換的應力過大和設計過高的部件。
可以使用 ECAD 插件快速分配元件應力。
降額分析完成后，基于應力的 MTBF 預測可對產品故障的平均時間進行實際估計。
fiXtress 是一個卓越的可靠性設計 （DfR） 套件，可作為任何電子設計自動化 （EDA） 工具的附加組件。
fiXtress模塊既可以獨立運行，也可以與其他模塊相輔相成，為電路和PCB設計提供全面的DfR解決方案。

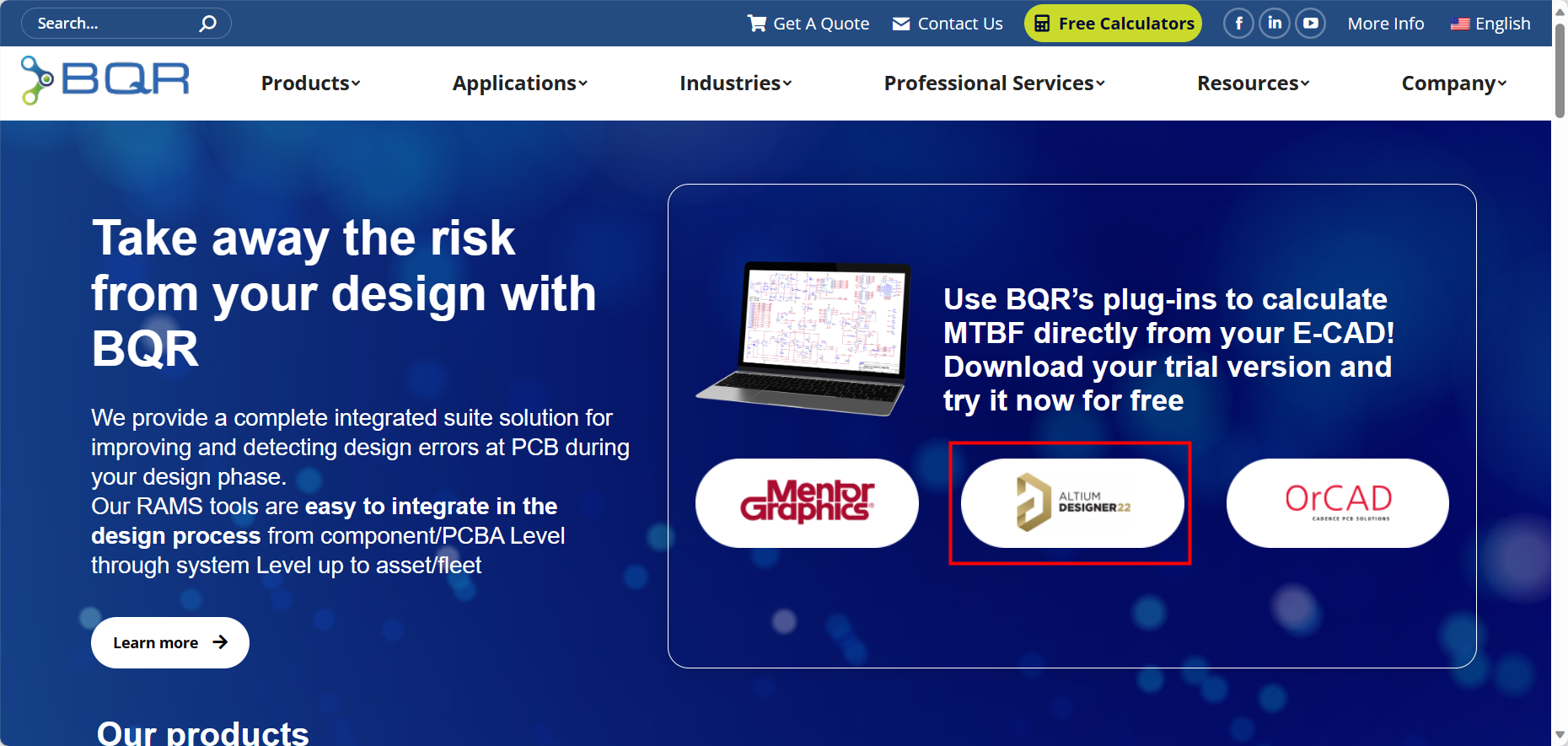

BQR 廠家提供 Mentor、Altium、OrCAD 的插件使用，這里我們點擊 Altium 來試用。
圖 1

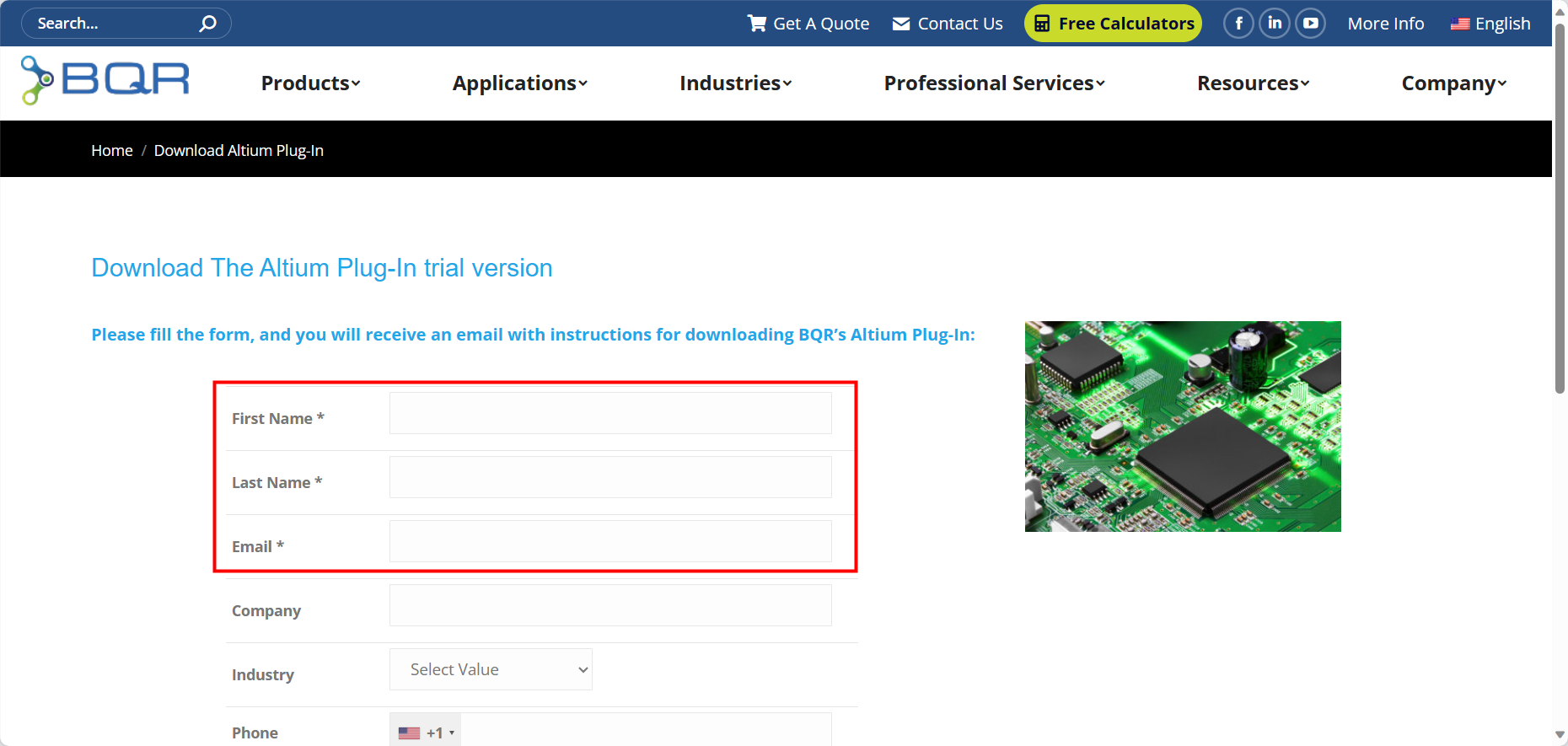

填入信息即可，根據郵箱地址有試用郵件
圖 2
5、插件安裝
在 Altium Designer 中，轉到"擴展和更新"。點擊齒輪圖標

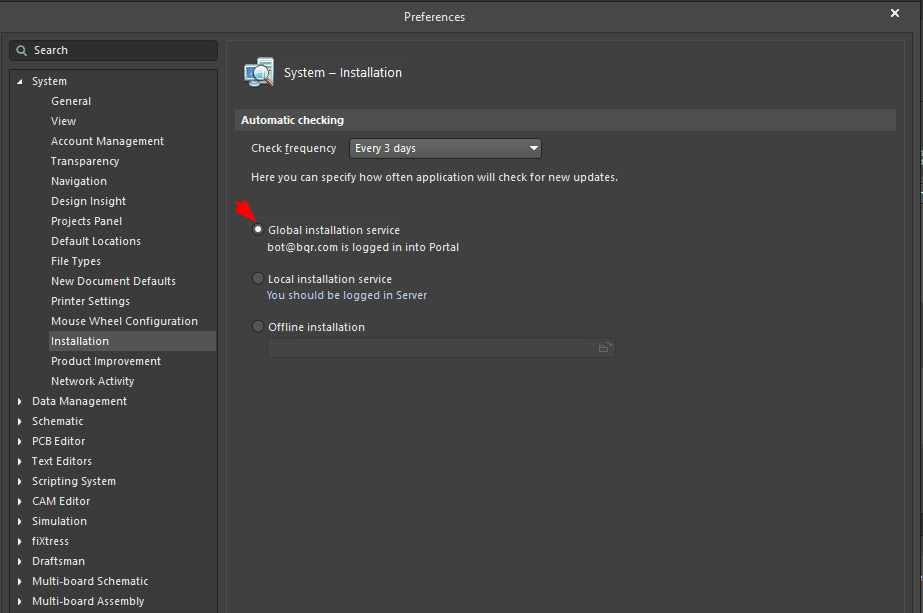

更新首選項選擇“System → Installation”，選擇“Global installation service”，需登錄 Alitum 賬號，然后單擊“確定”。這樣就可以重新獲取最新的擴展和更新。
圖 3

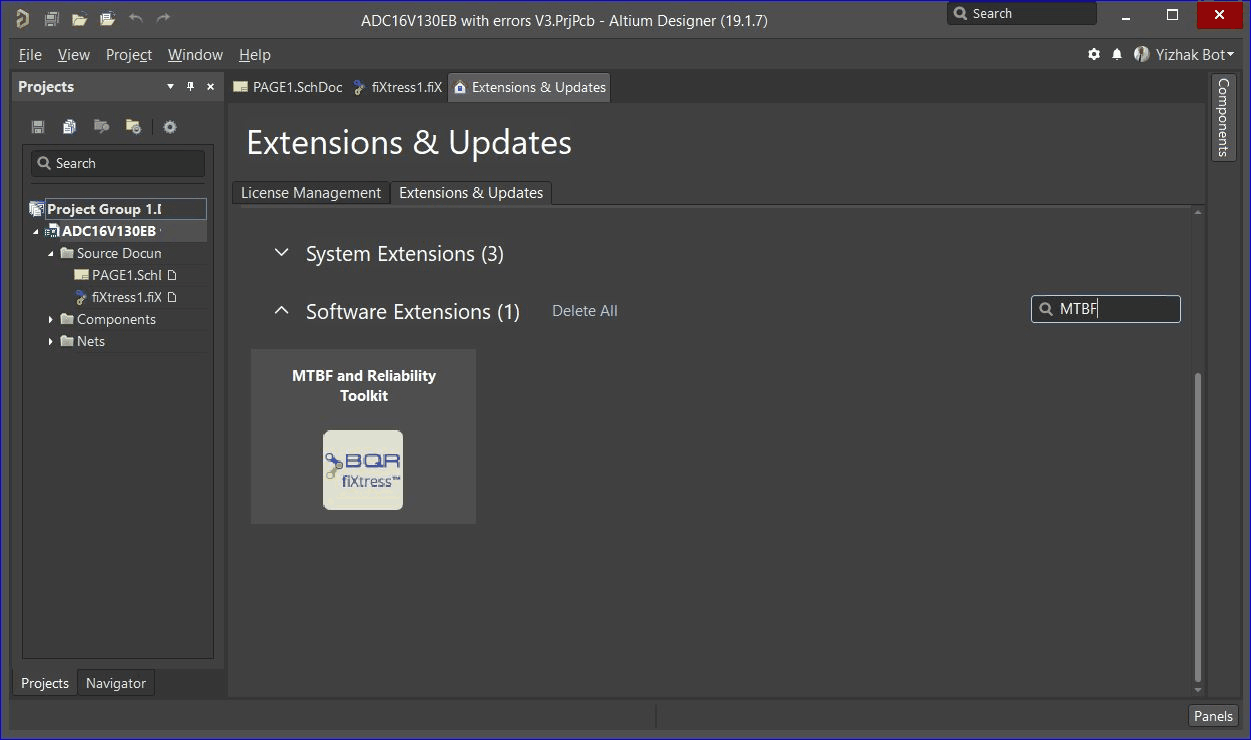

在搜索欄中檢索 “MTBF”，進行下載安裝，下載成功后重啟軟件。
圖 4
插件（擴展）現在處于試用模式（組件和網名數量有限）

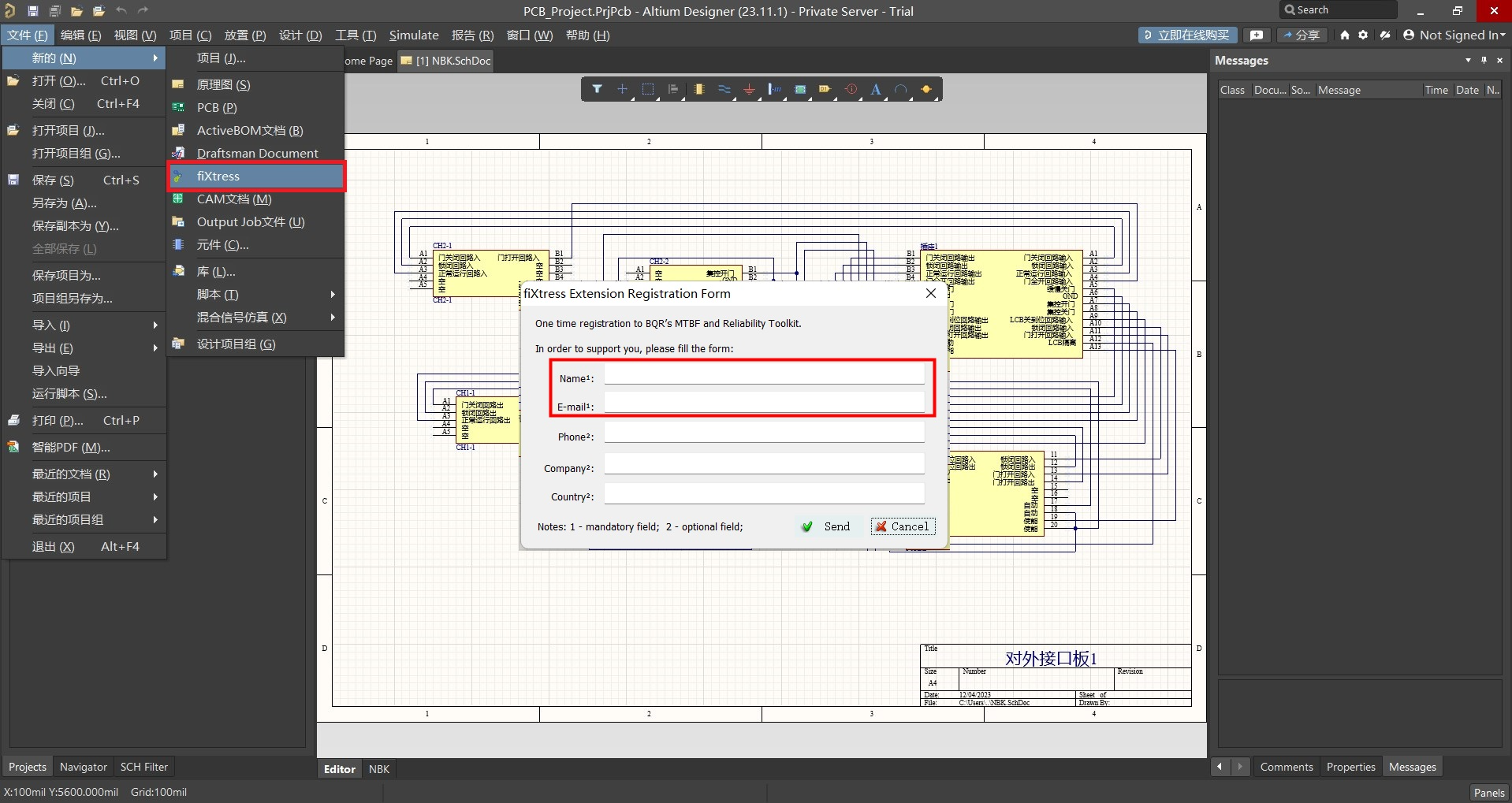

要啟動擴展，請打開一個項目和一個原理圖。當原理圖可見時，選擇文件 → 新建fiXtress
輸入必填項（紅框）
圖 5
info@bqr.com 通過該聯系方式獲取正式插件 licesne。

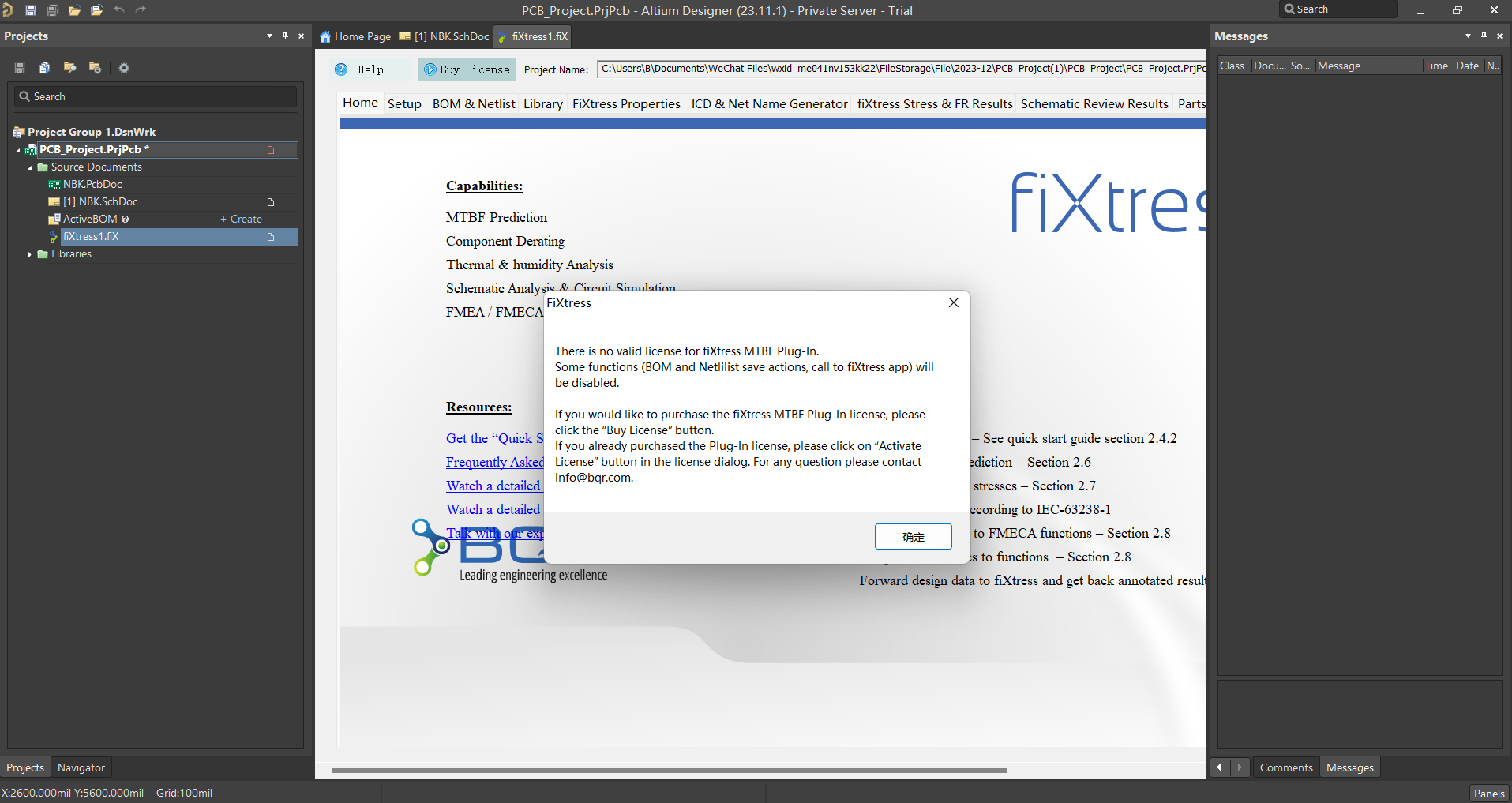

圖 6
