首頁 > 資源中心 > FAQ 1、 文檔目標
PCB 編輯器中的對象鏈接和嵌入 （OLE） 技術允許將 Windows OLE 應用程序提供的數據嵌入到 PCB 設計中，同時主動鏈接回到源應用程序。在許多情況下，這允許從創建嵌入式 PCB 數據的應用程序內部對其進行編輯。
2、 問題場景

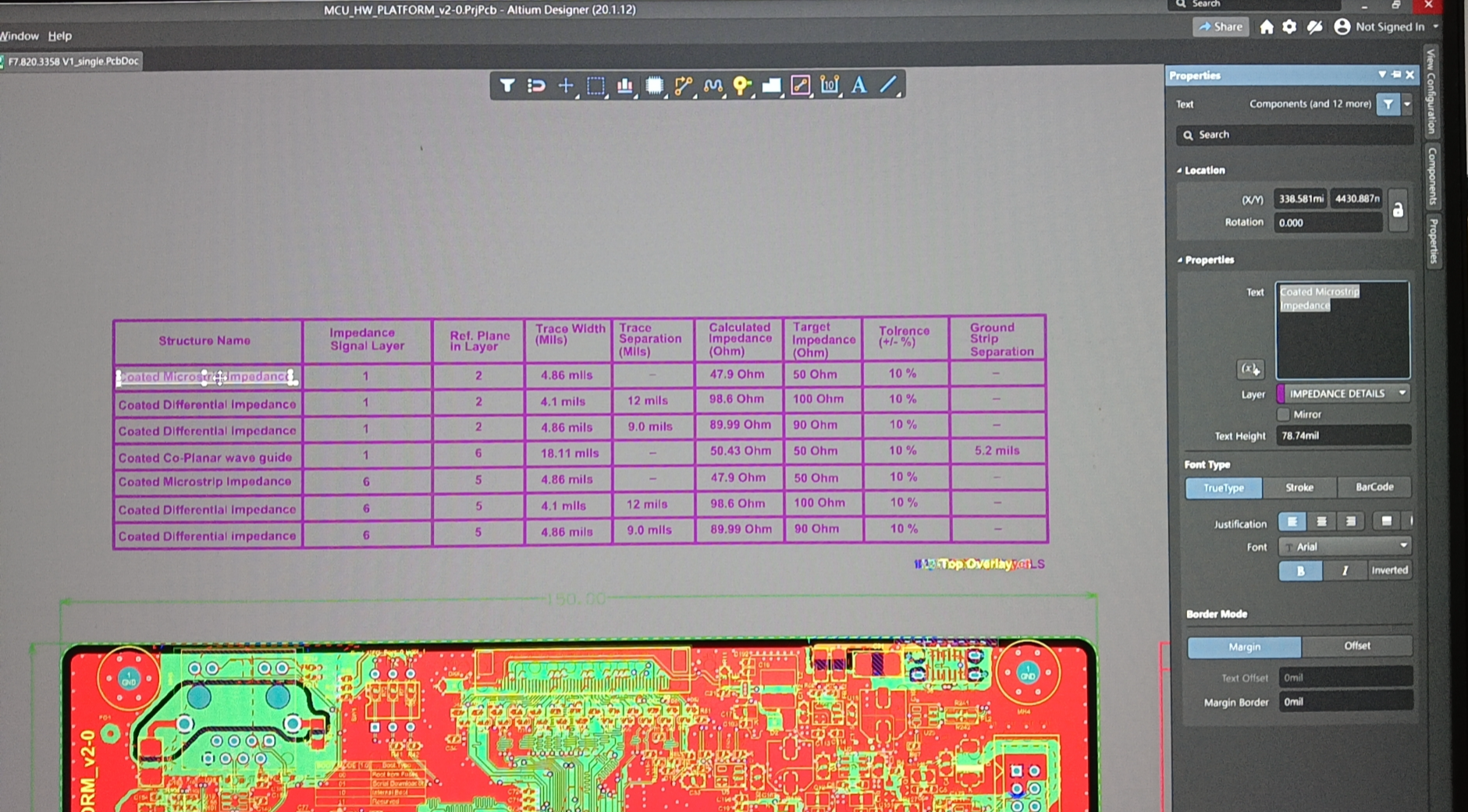

用戶 PCB 中有一組阻抗線寬的走線信息，該表如何快速編輯放置？
圖 1
放置在 PCB 文檔中的典型 OLE 對象包括：Excel文檔，Word文檔或圖形對象。支持的文件類型包括通用格式，例如 CSV 和 XLS 格式的電子表格、DOC 和 RTF Word 文檔以及 BMP 圖像文件。
3、軟硬件環境
1）、軟件版本：Altium Designer 24
2）、電腦環境：Windows 11
3）、外設硬件：無
4、使用方法

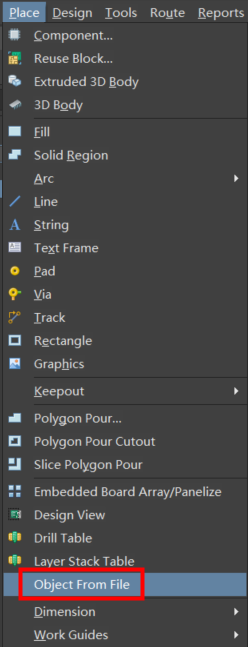

從主菜單中選擇【Place】?【Object From File】
圖 2

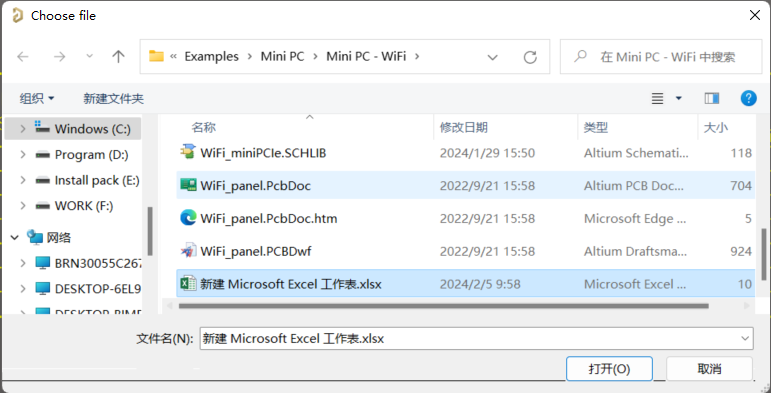

選擇添加的 Excel 文件對象，點擊打開。
圖 3

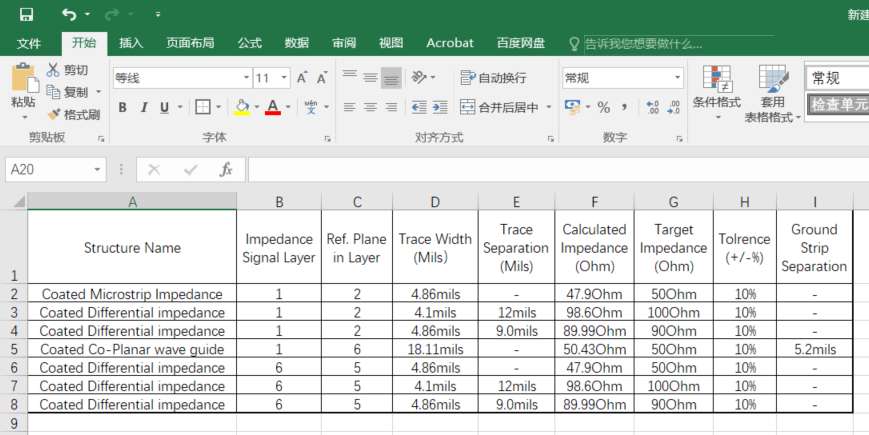

預先將表格數據編輯完成。
圖 4

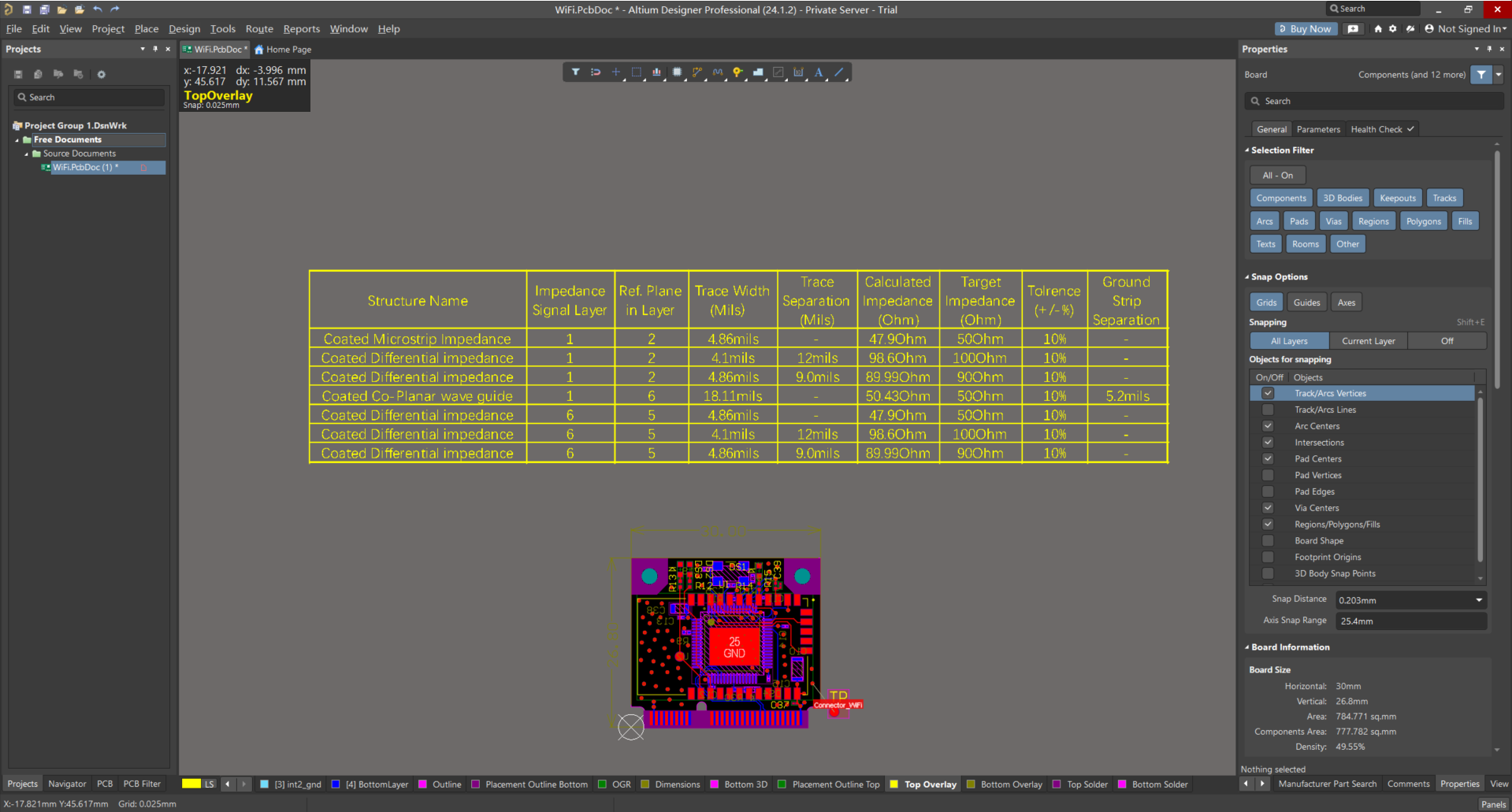

放置在 PCB 編輯器中即可。
圖 5

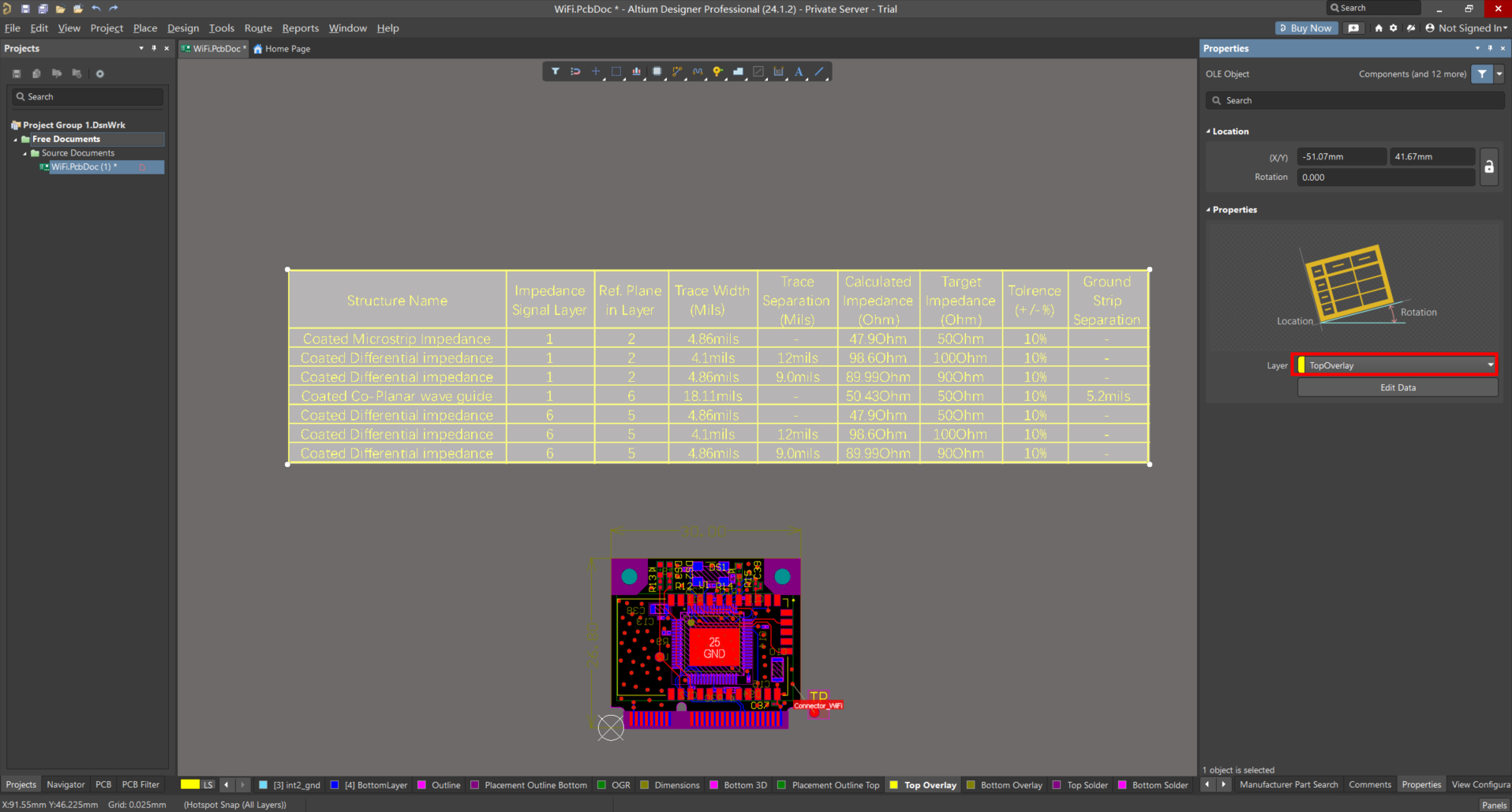

雙擊表格打開屬性面板，可以選擇對應的放置 layer，點擊【 Edit Data】可以對表格內容進行二次編輯。
圖 6

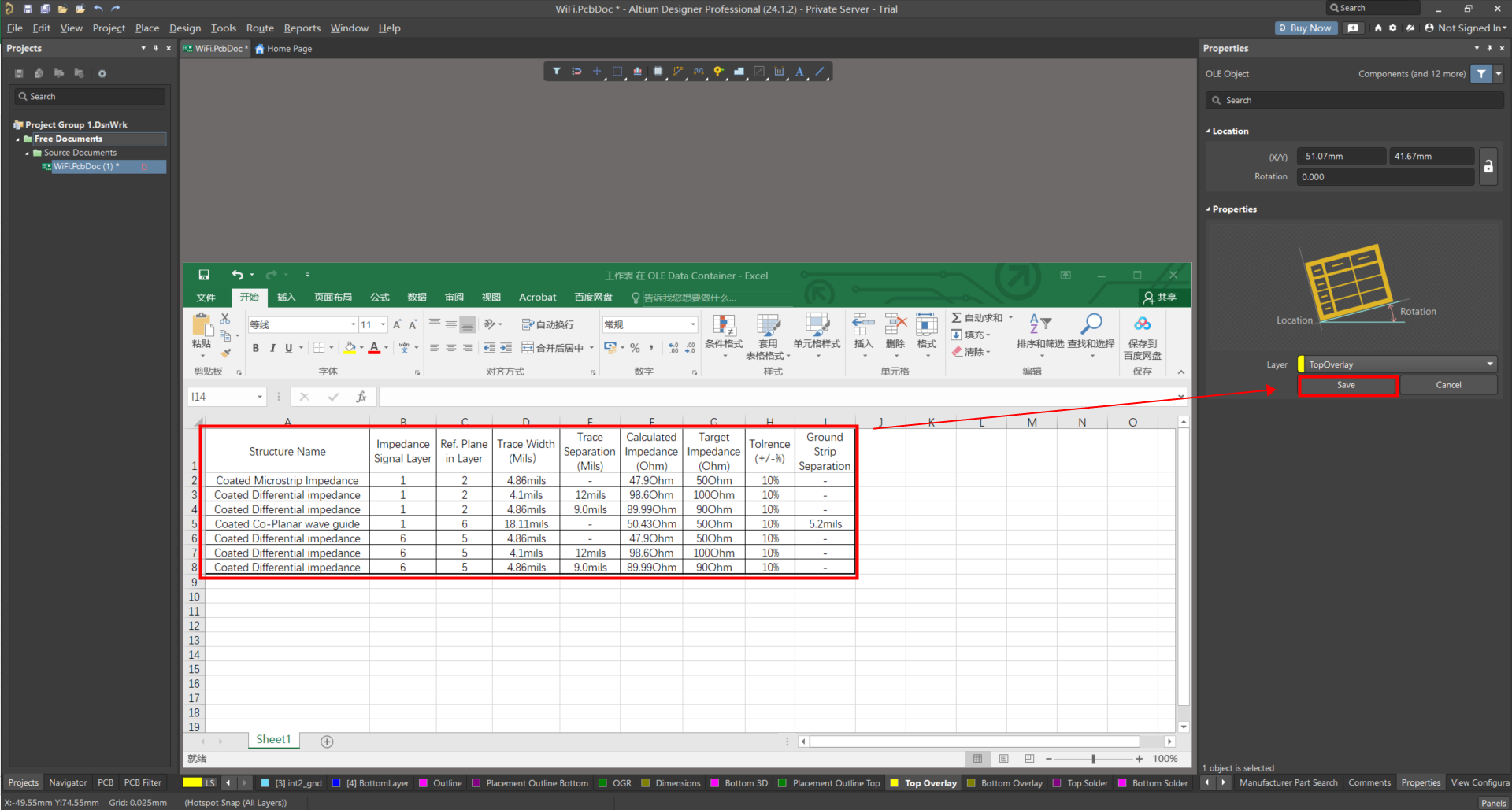

修改表格數據點擊【Save】即可完成更新。
圖 7
