首頁 > 資源中心 > FAQ 1、 文檔目標
如何快速給圖紙頁建立工程結構；
2、 問題場景
建立項目后，新建多線原理圖后，圖框設置都為默認使用如何切換圖框樣式。
圖 1
3、軟硬件環境
1）、軟件版本：EPLAN Electronic P8 2023
2）、電腦環境：Windows 11
3）、外設硬件：無
4、解決方法
創建多線原理圖頁，用于描述電源回路

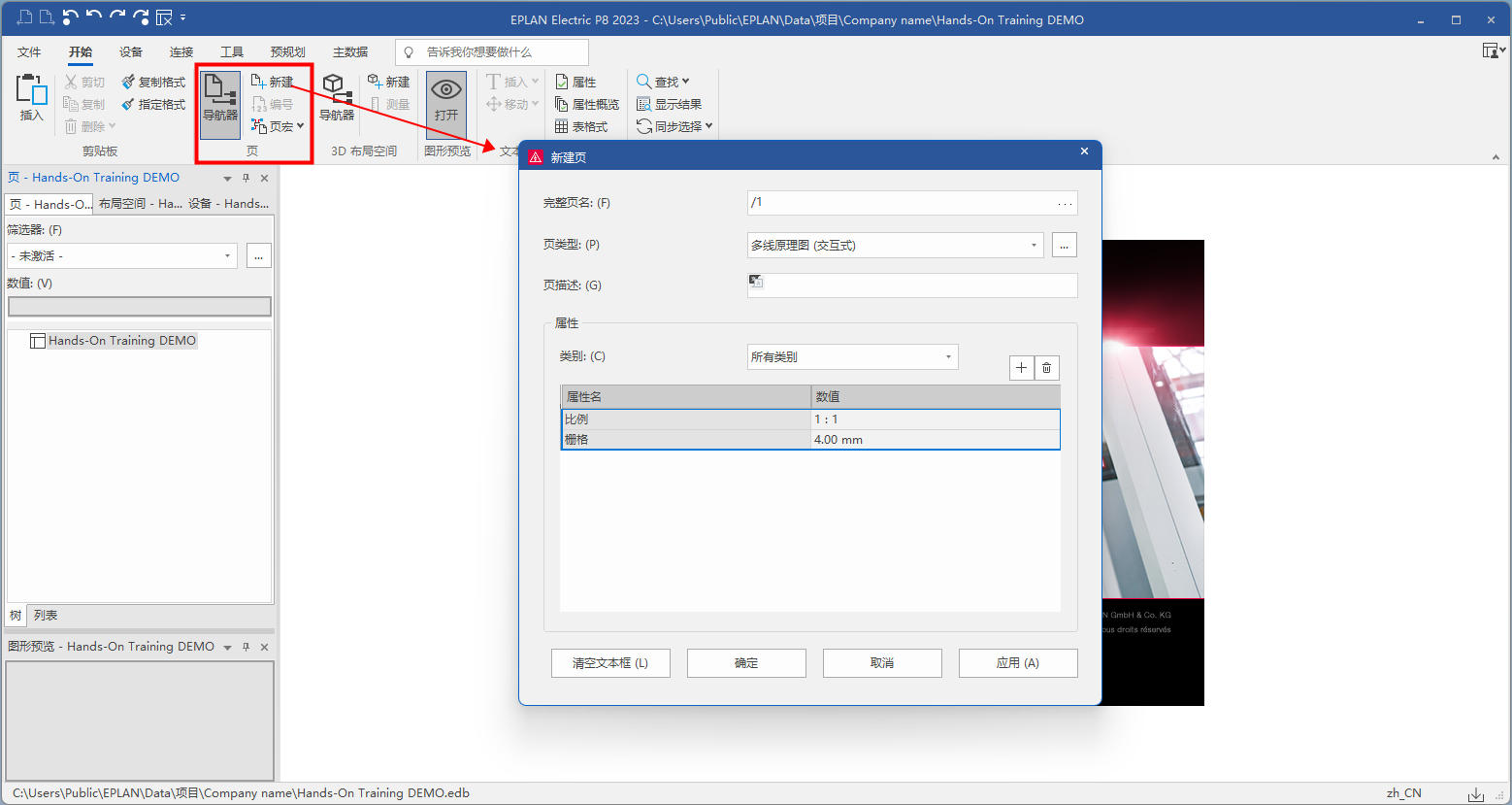

在菜單欄下的【頁】標簽欄，點擊【新建】。

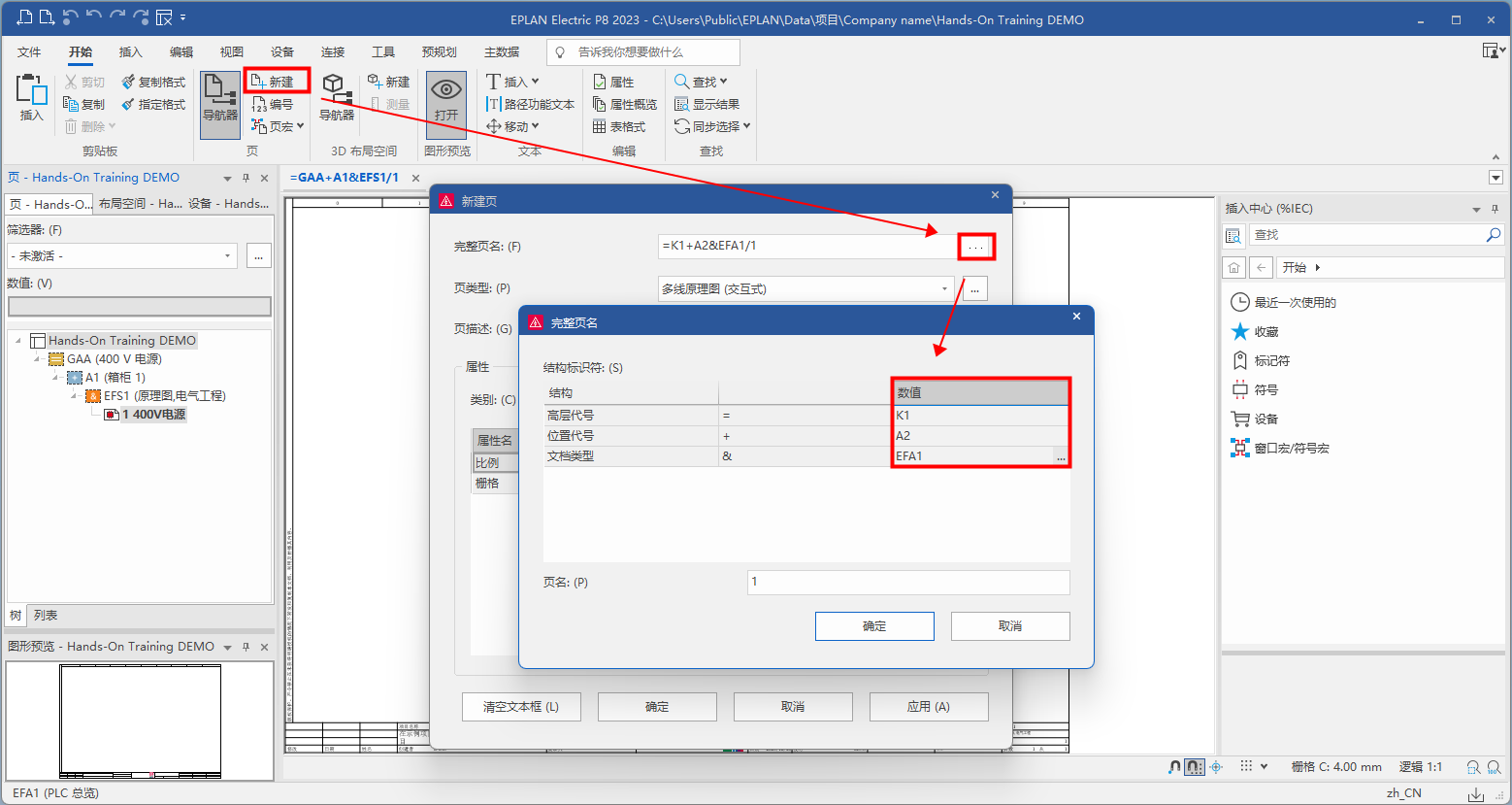

圖 2

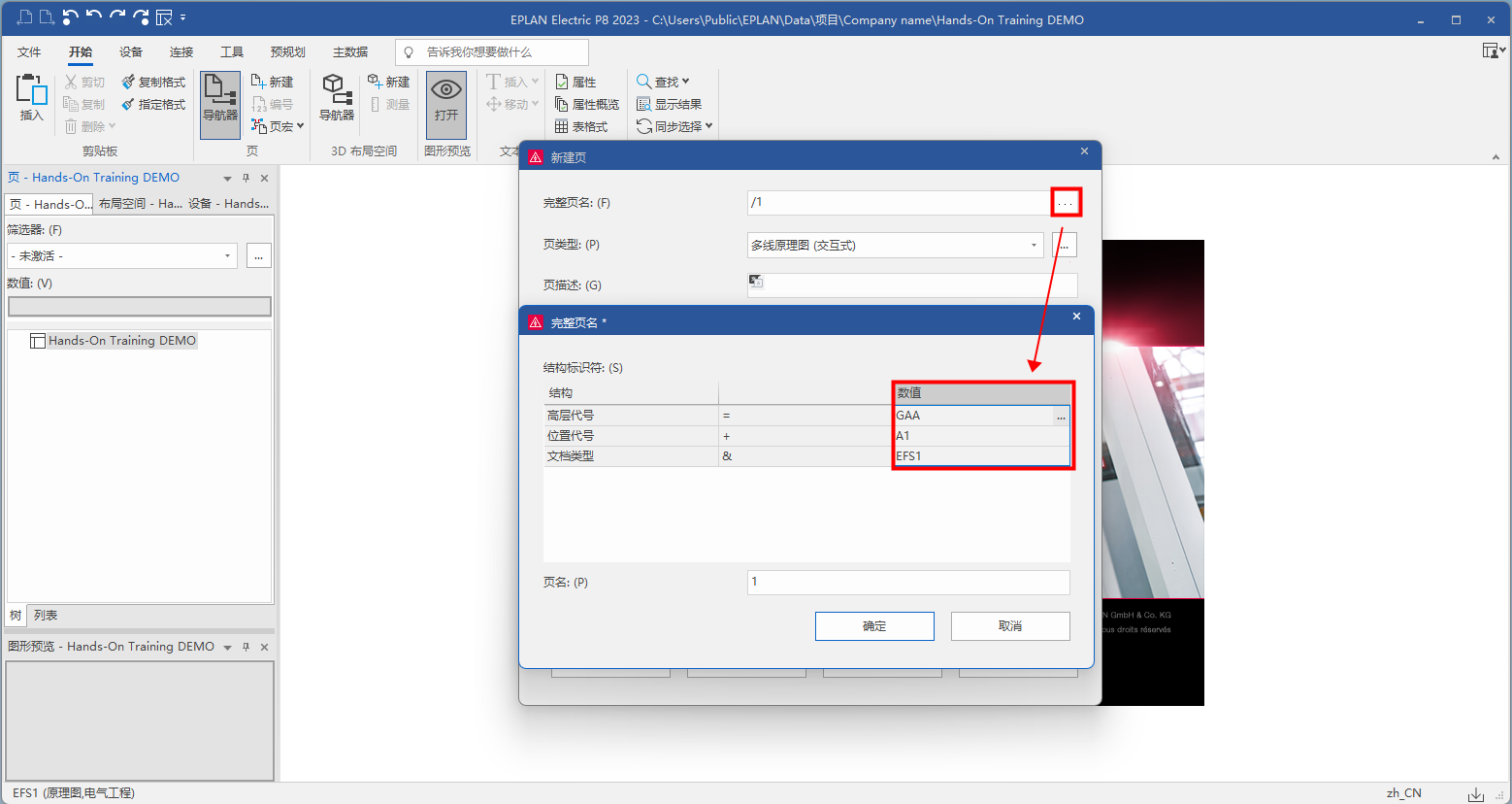

對頁結構進行調整。

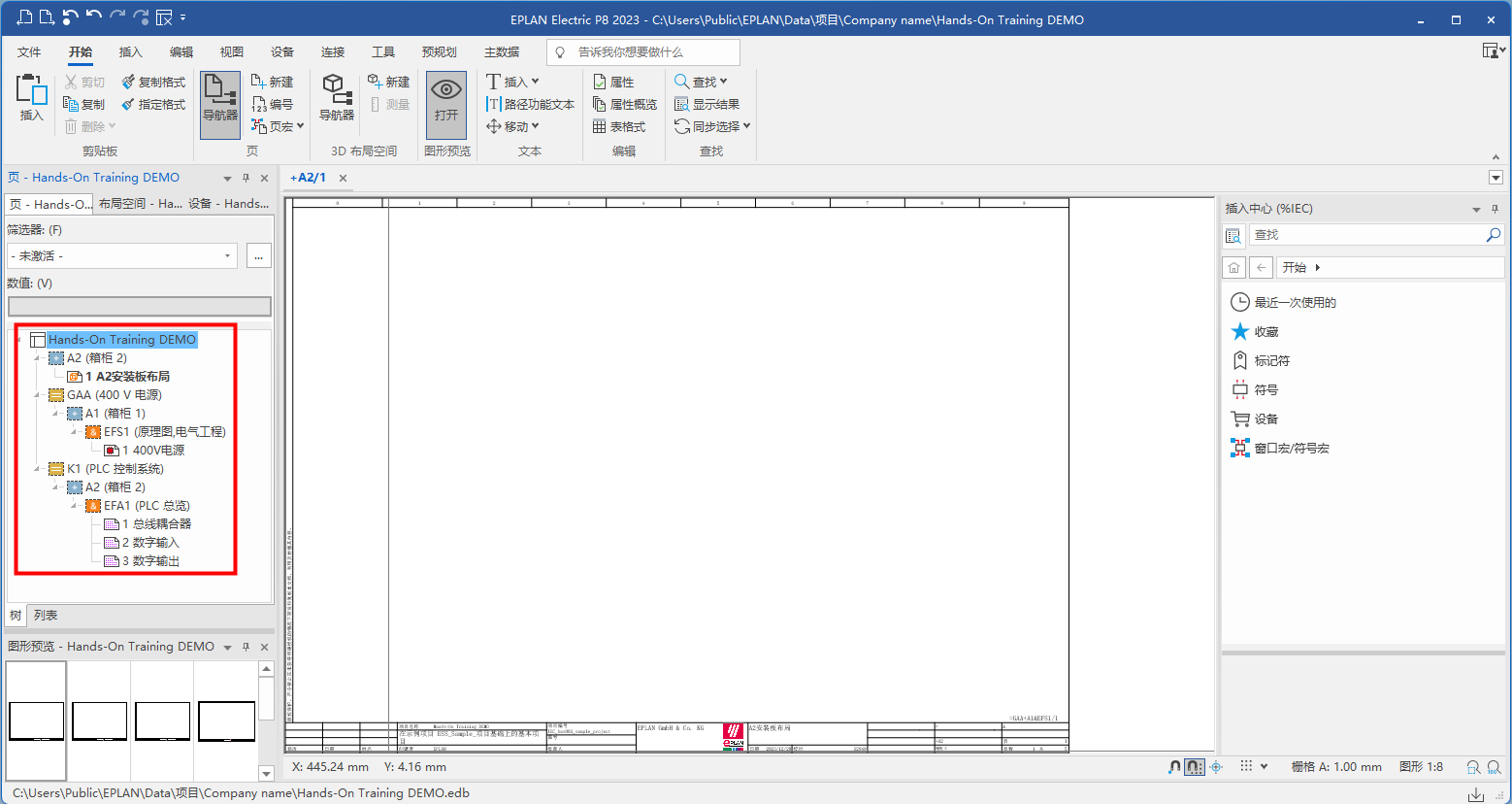

圖 3
添加頁描述，點擊確定即可。

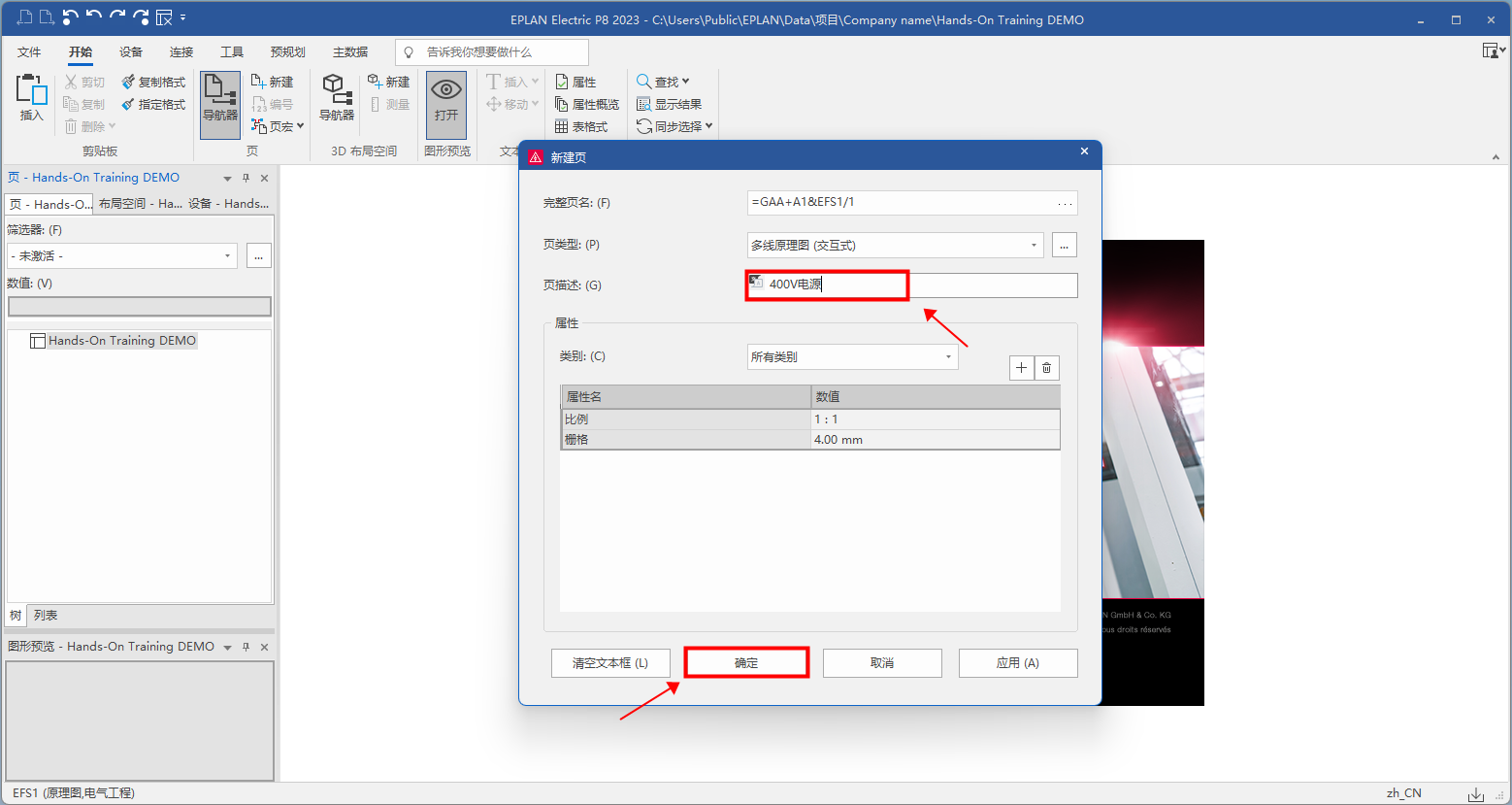

圖 4
創建完成，打開圖紙頁，可以看到圖框右下角的圖紙結構信息。

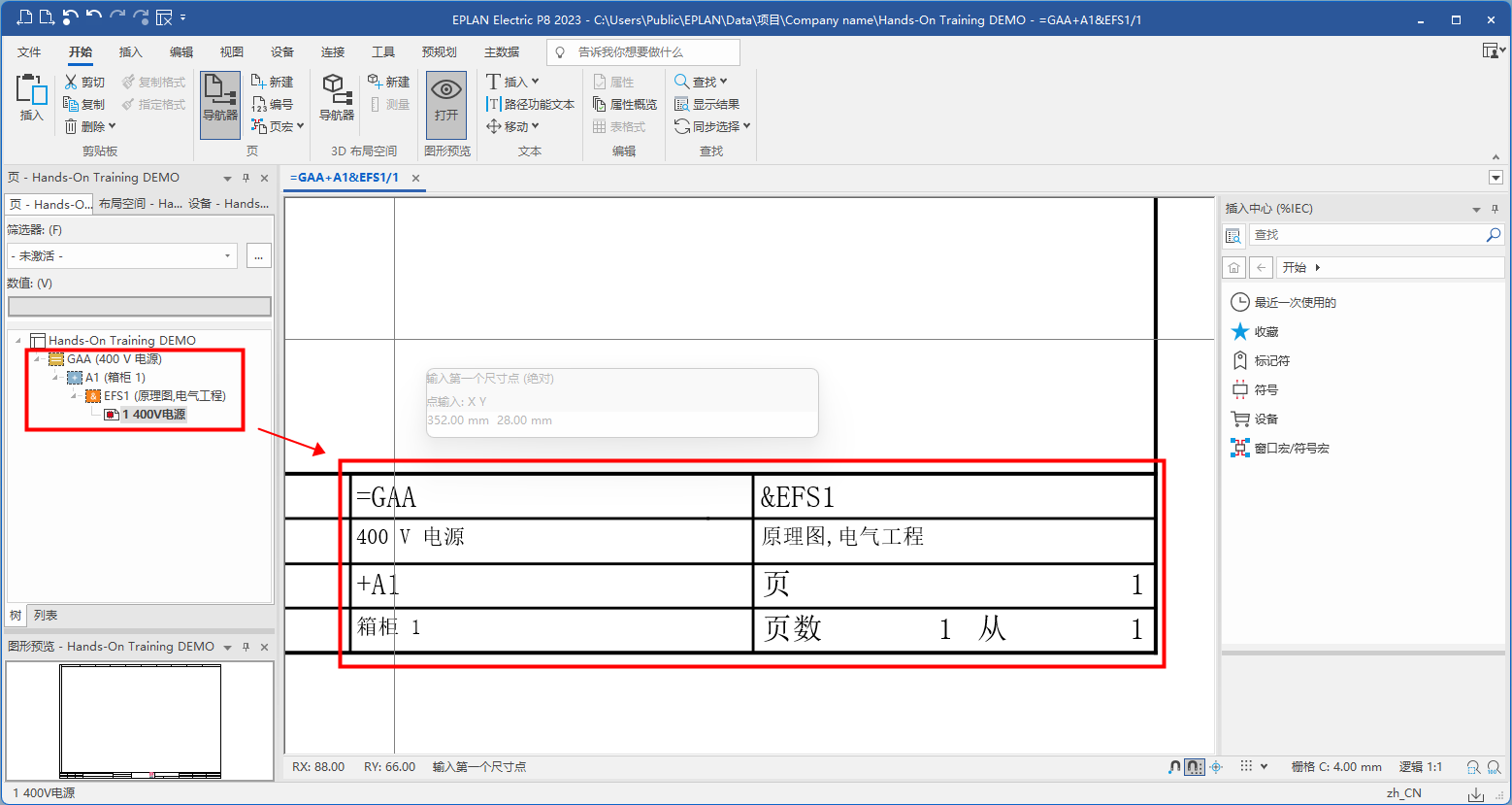

圖 5
創建總覽頁
同理給新建頁添加頁結構。

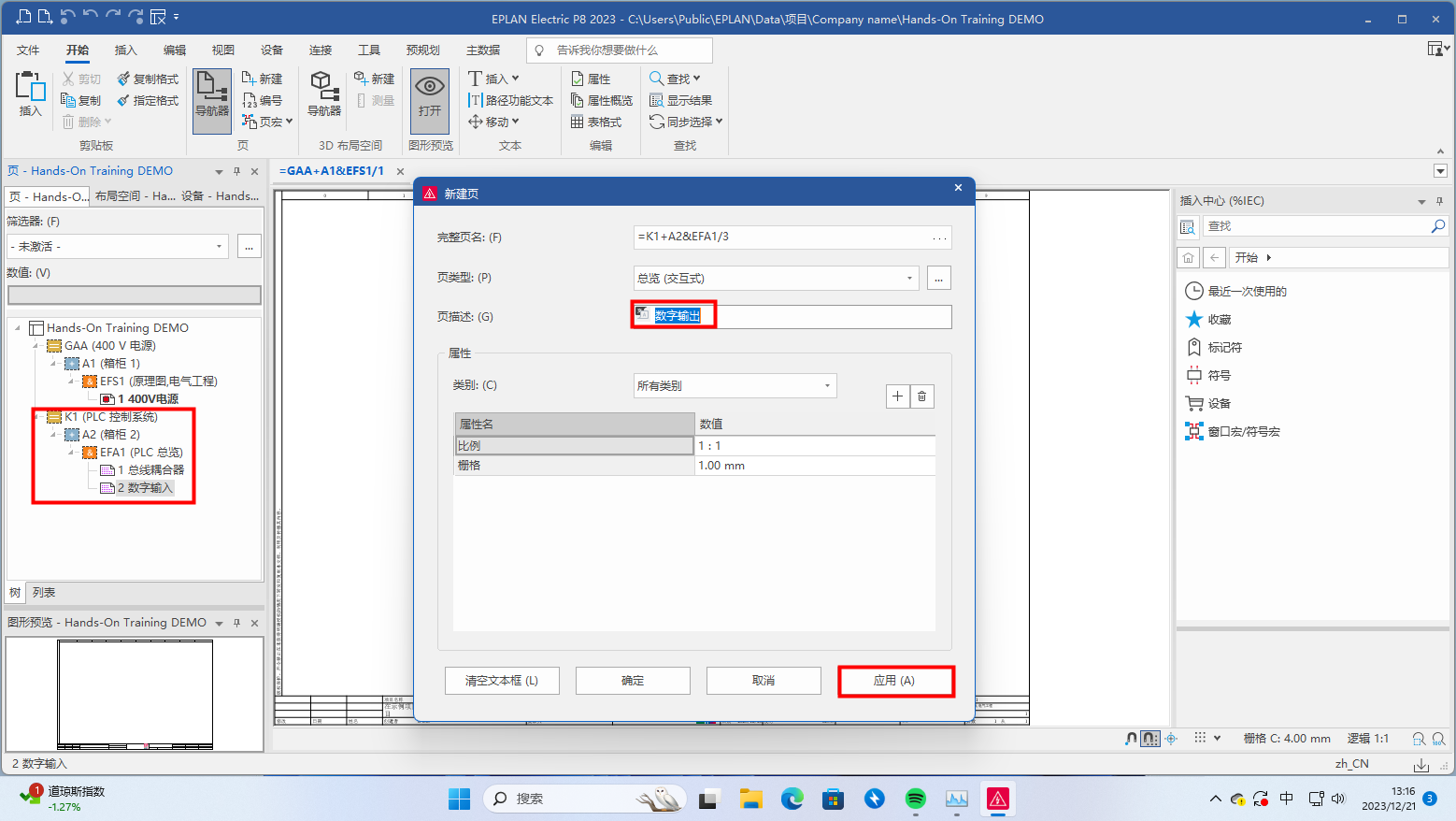

圖 6

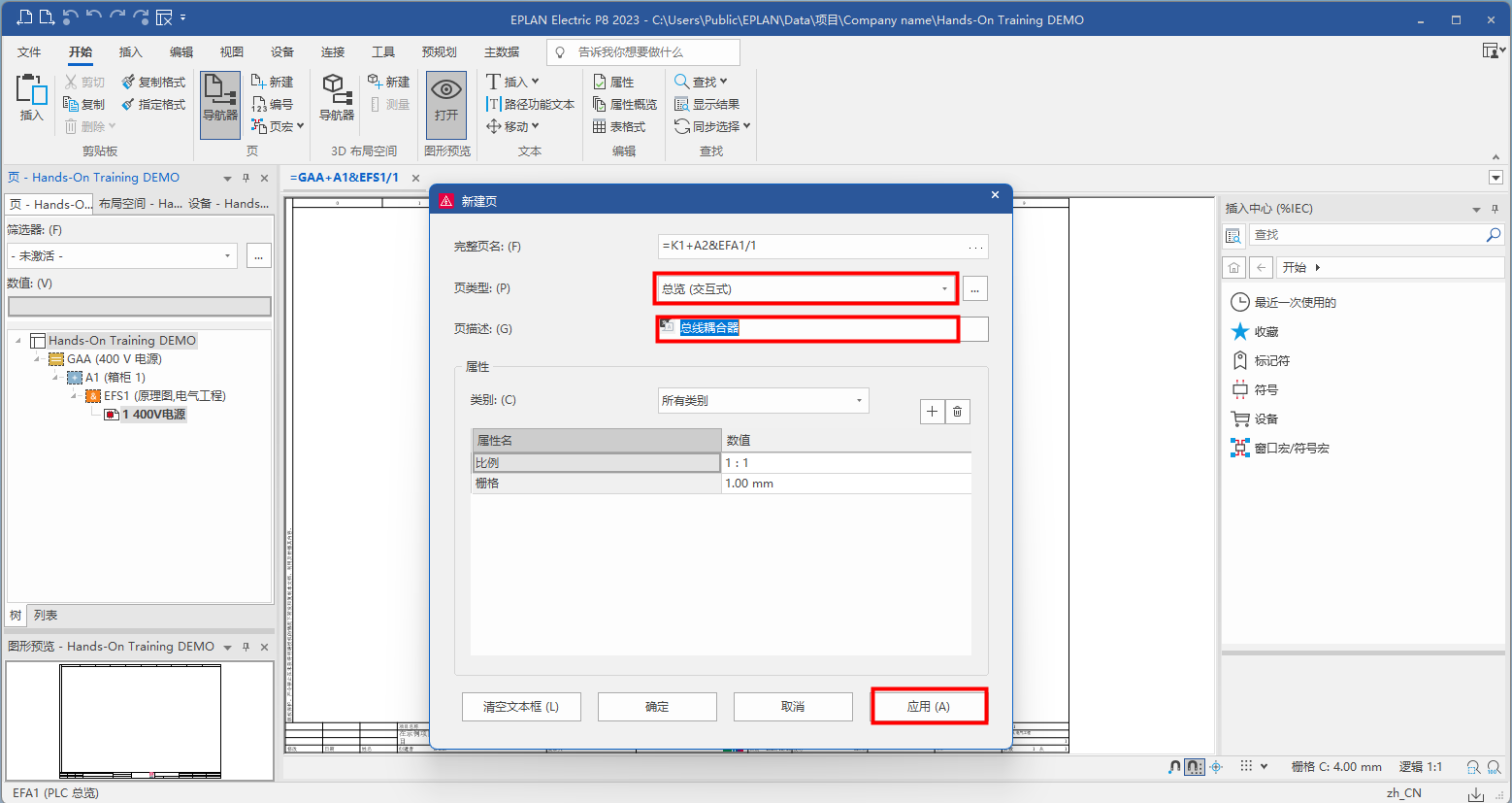

選擇頁類型：總覽；添加頁描述，點擊【應用】。
圖 7
只需要修改頁描述，點擊【應用】，就可以在同一級目錄下快速創建子頁。

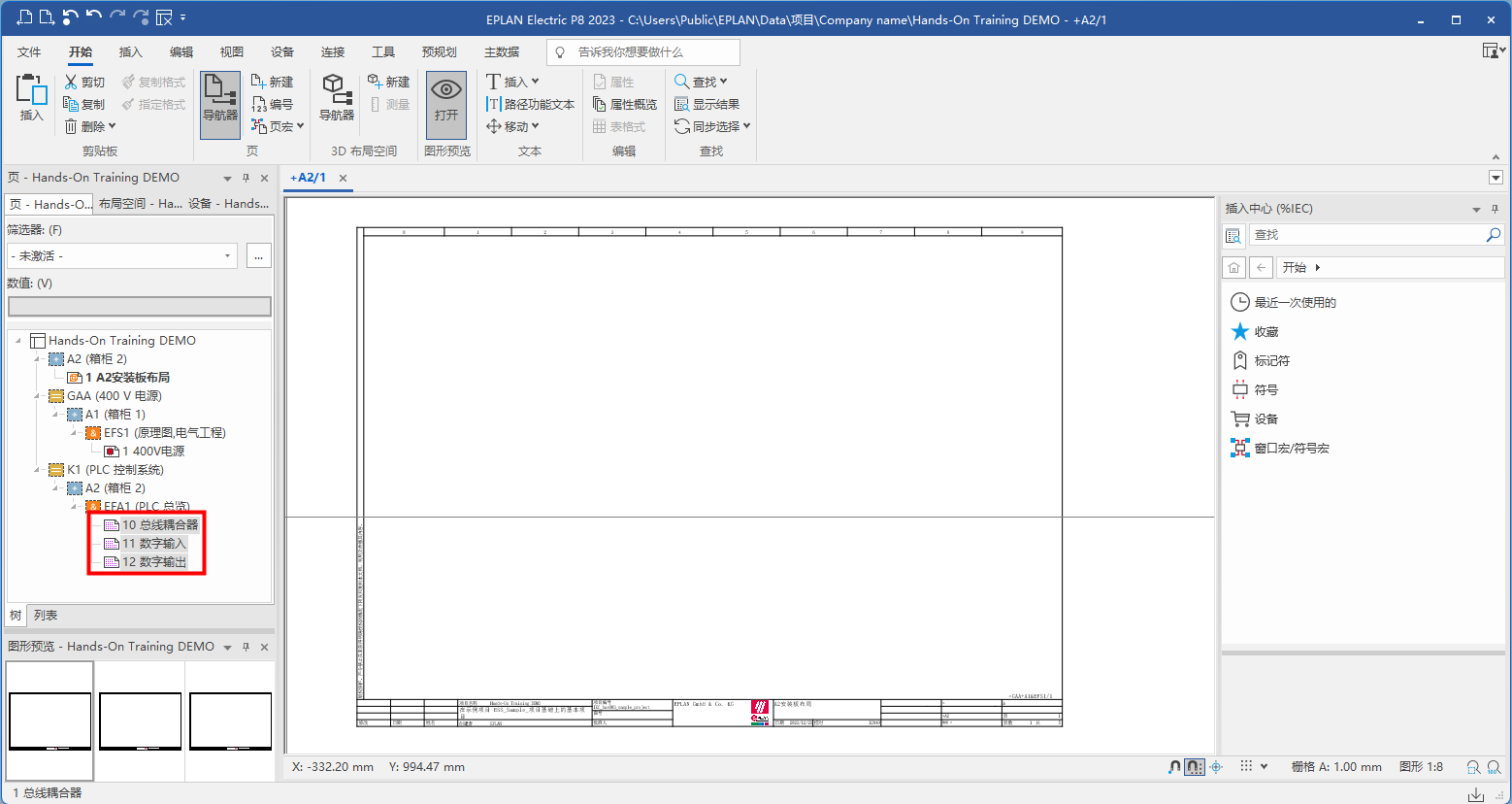

圖 8
創建安裝板布局頁

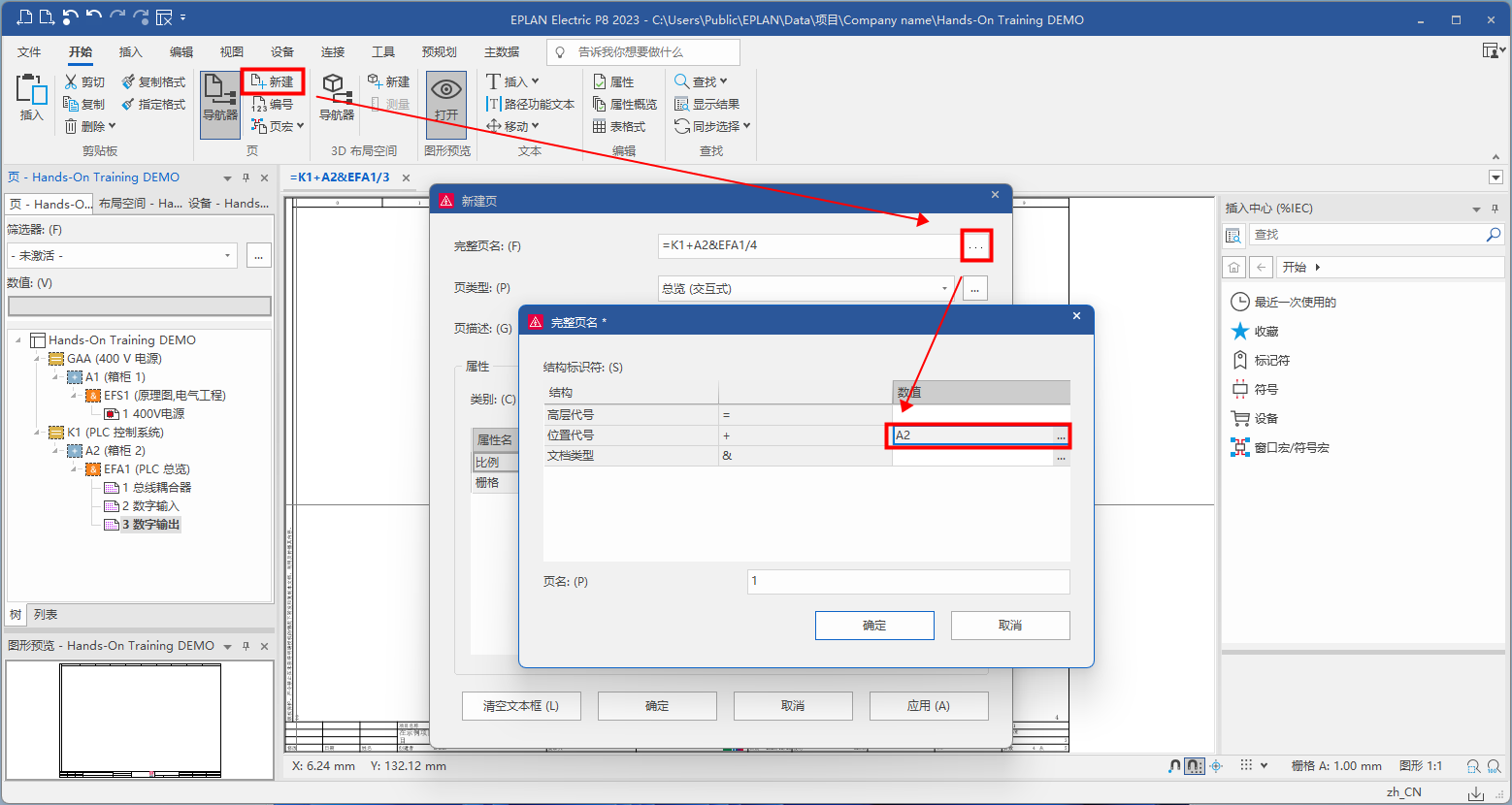

同理新建頁，這里只需要給該頁添加位置代號結構，其他結構不作選擇，點擊【確定】。
圖 9

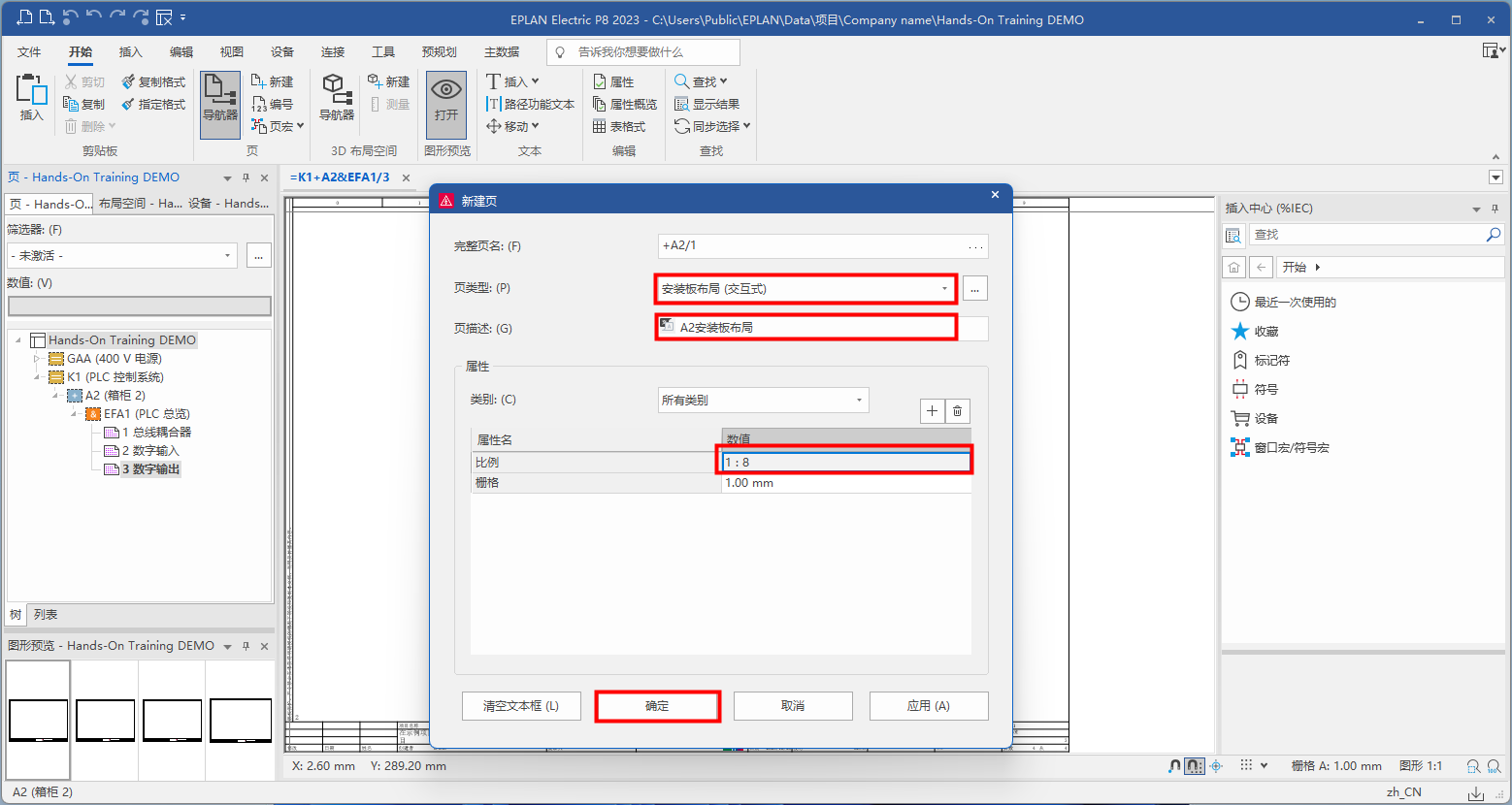

選擇頁類型：安裝板布局；添加頁描述，這里需要修改圖紙比例進行放大，點擊【確定】。
圖 10
給頁編號

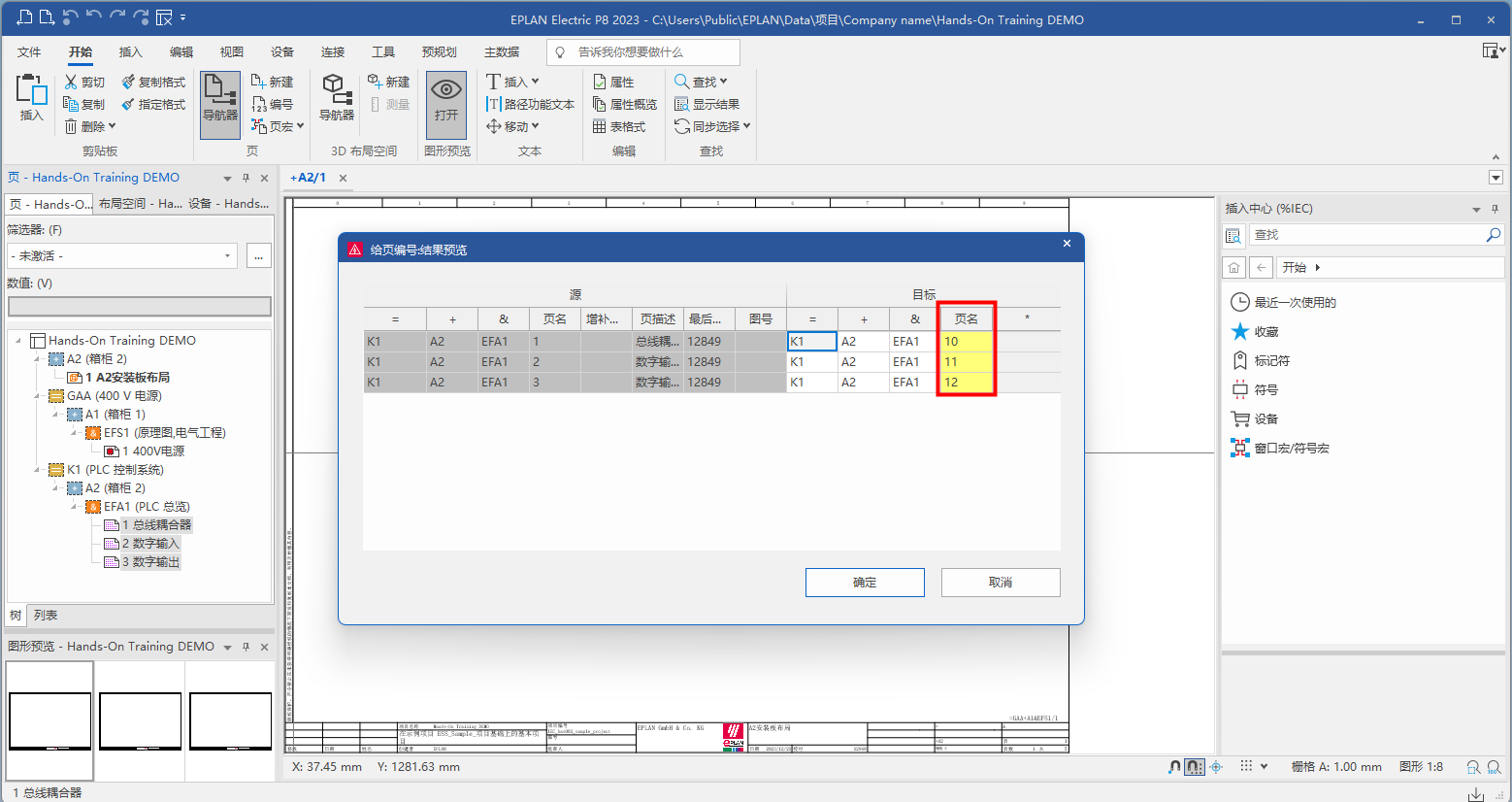

選中需要更改的頁，點擊【編號】，在【給頁編號】對話框下，起始號進行修改，點擊【確定】。

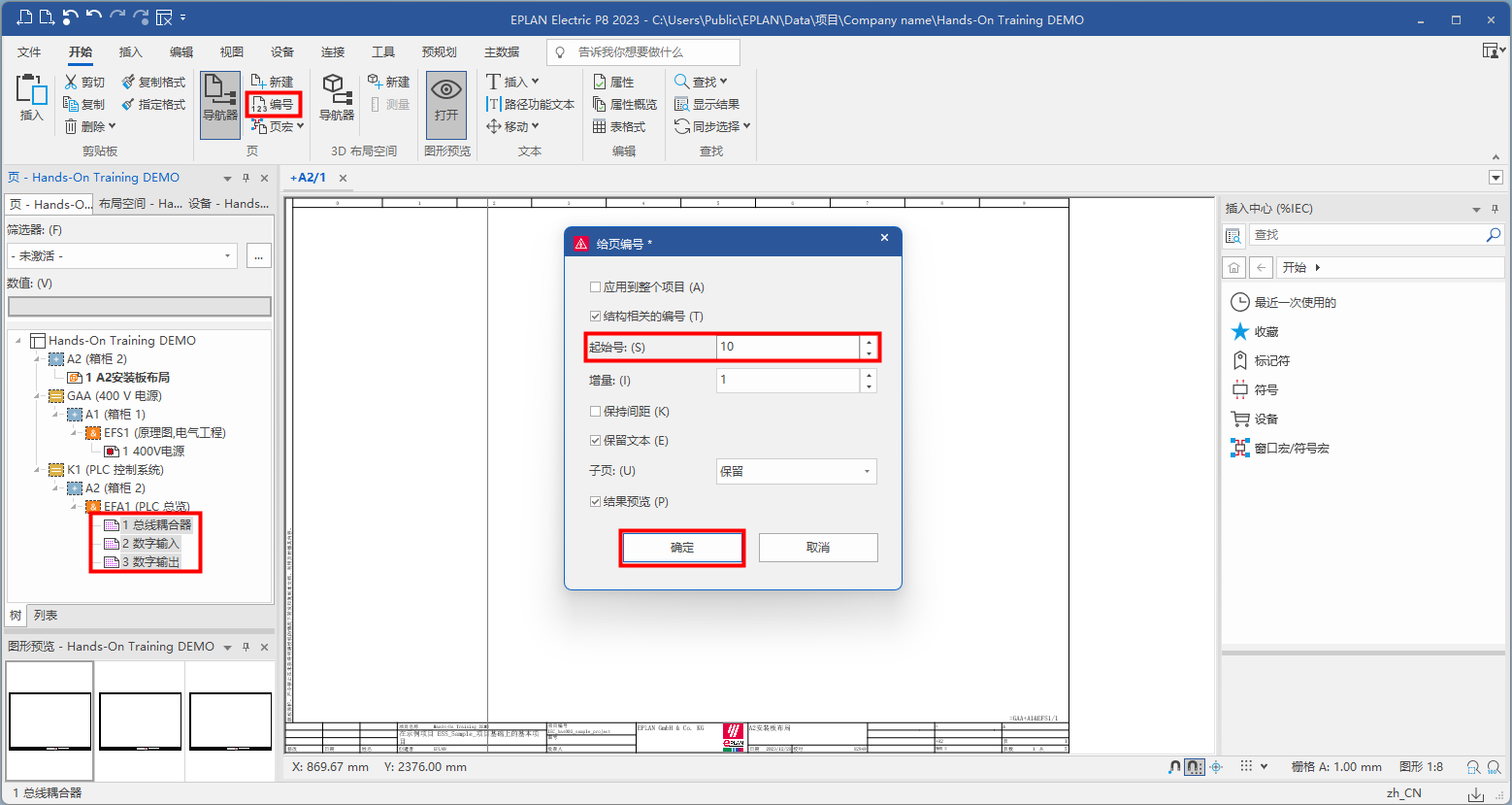

圖 11
此時可以預覽到頁面編號是否修改完成，點擊【確定】。
圖 12
可以看到頁編號已完成變更。
圖 13
