首頁 > 資源中心 > FAQ 1、 文檔目標
了解 EPLAN 的圖紙?jiān)O(shè)計的四種方法：面向圖形、面向設備、面向物料清單、面向安裝情況；
2、 問題場景
為什么 EPLAN 要使用四種不同的設計方法。
3、軟硬件環境
1）、軟件版本：EPLAN Electronic P8 2023
2）、電腦環境：Windows 11
3）、外設硬件：無
4、概述
面向圖形
● 通過插入或拷貝符號的方式繪圖
● 之后再添加部件
面向設備
● 先從部件庫導入元器件設備
● 從導航器通過拖拽的方式繪圖
面向物料清單
● 從外部程序?qū)胛锪锨鍐?/p>
● 從導航器通過拖拽的方式繪圖
面向安裝情況
● 先制作安裝布局，并開始加工
● 與此同時繪制原理圖
5、操作步驟
面向圖形

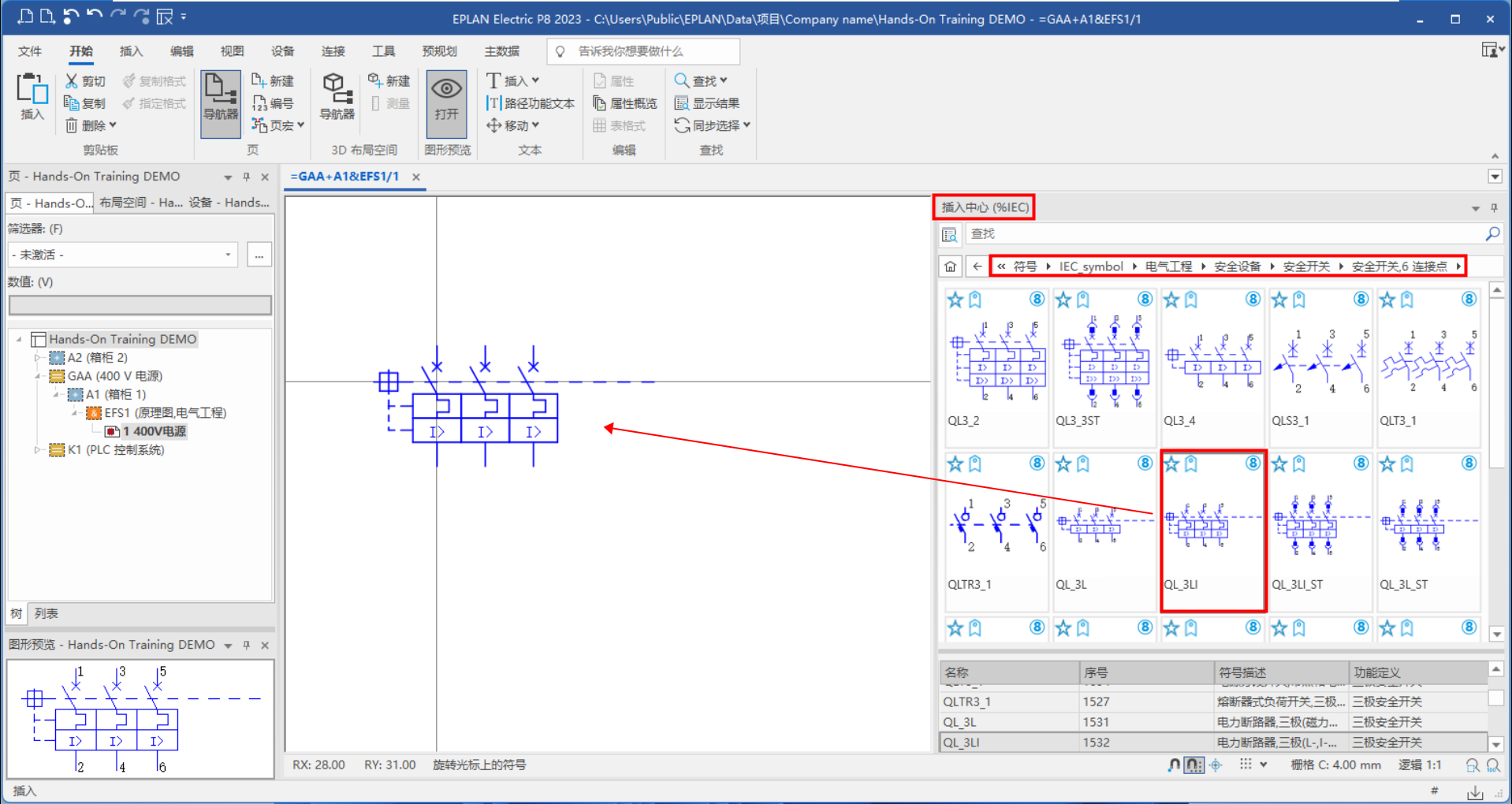

在【插入中心】下，找到所需要符號的對應路徑，直接拖拽出來進行使用。
圖 1

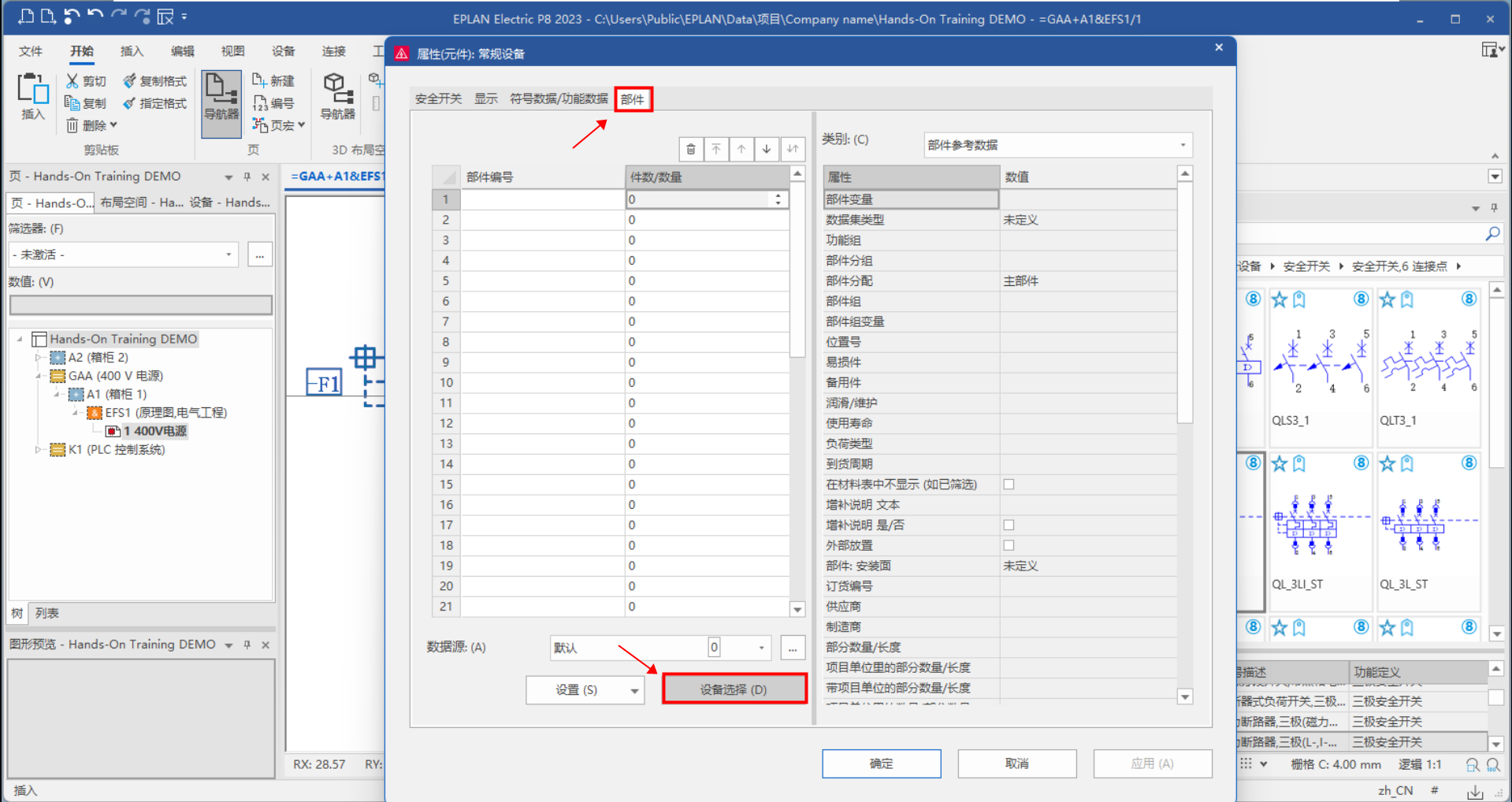

雙擊打開符號【屬性】對話框，在【部件】標簽下點擊【設備信息】，進行添加設備信息。
圖 2

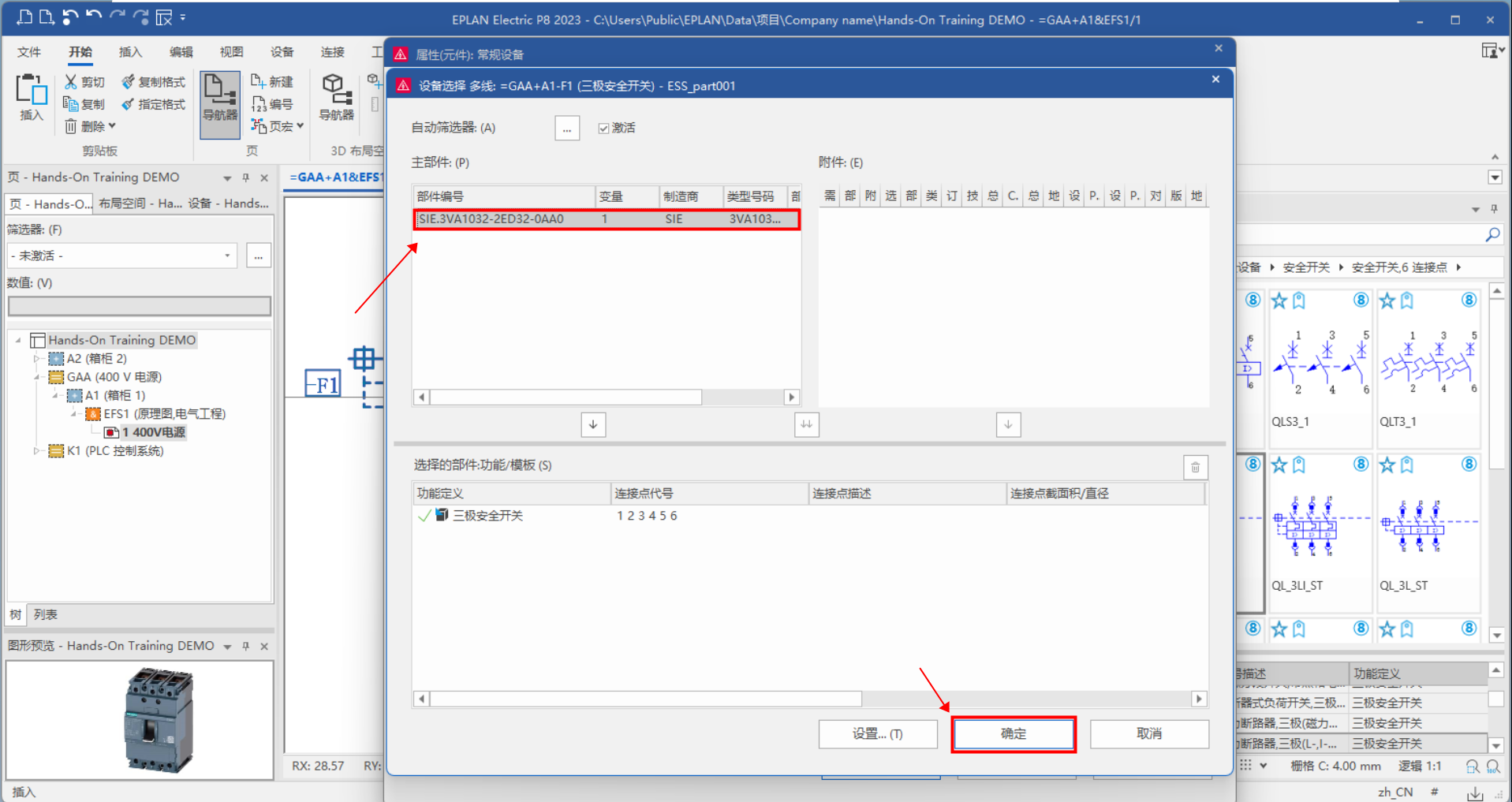

在該窗口下進行部件選型，點擊【確定】
圖 3

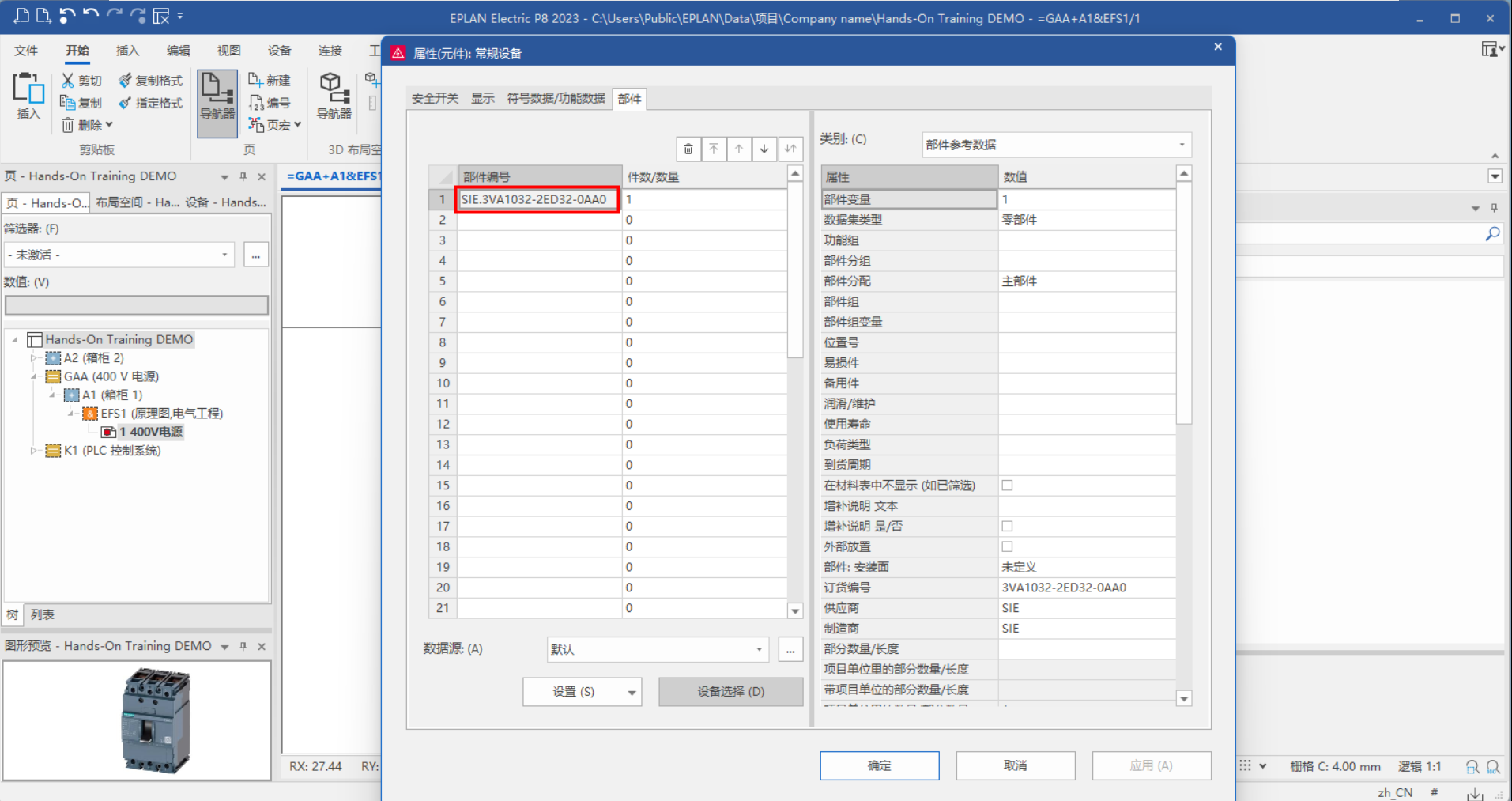

部件信息導入成功，點擊【應用】更新信息后，點擊【確定】
圖 4

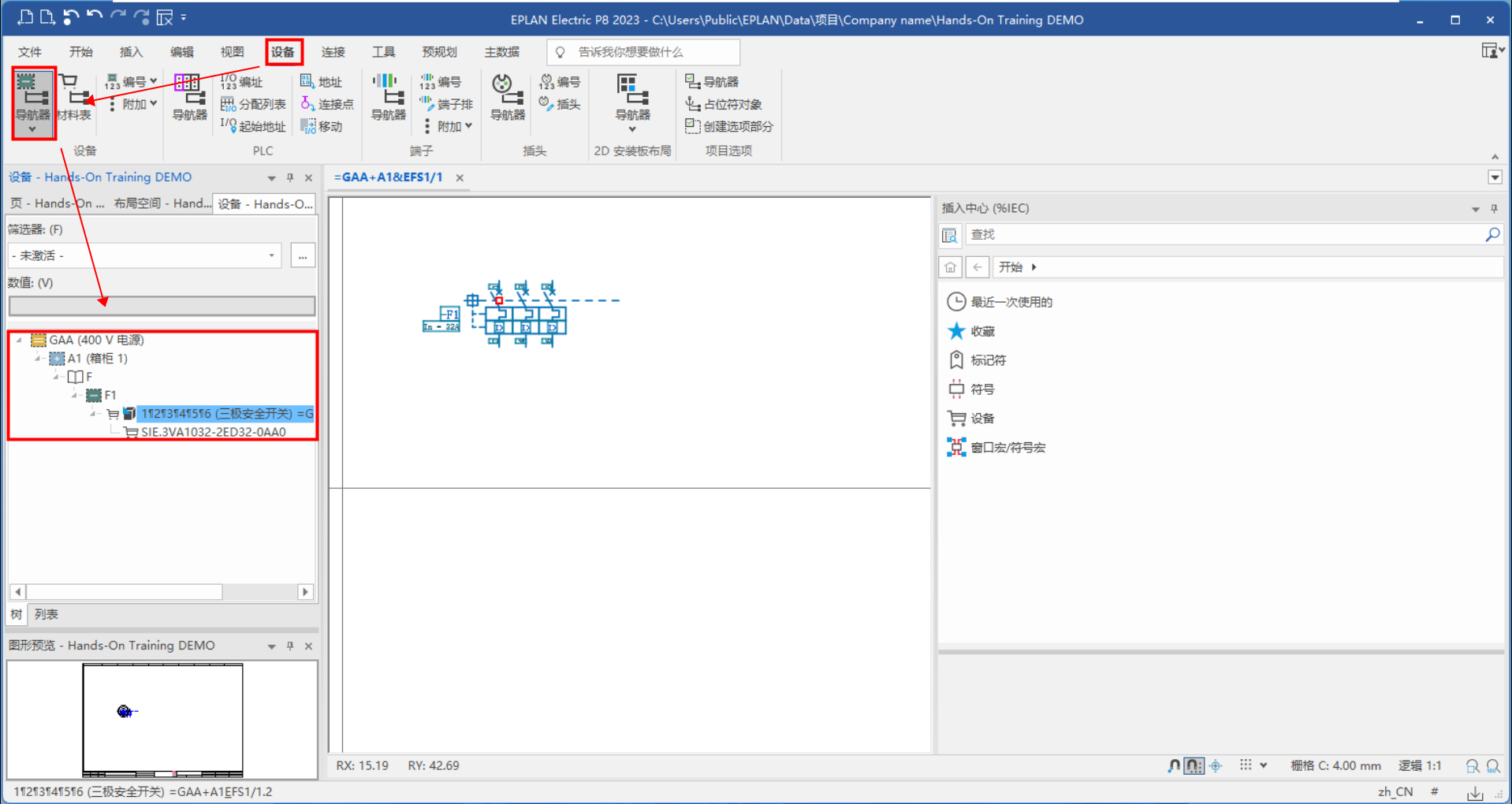

在【設備】菜單欄下，打開【設備導航器】，可以看到導入信息，即為部件添加成功。
圖 5
面向設備

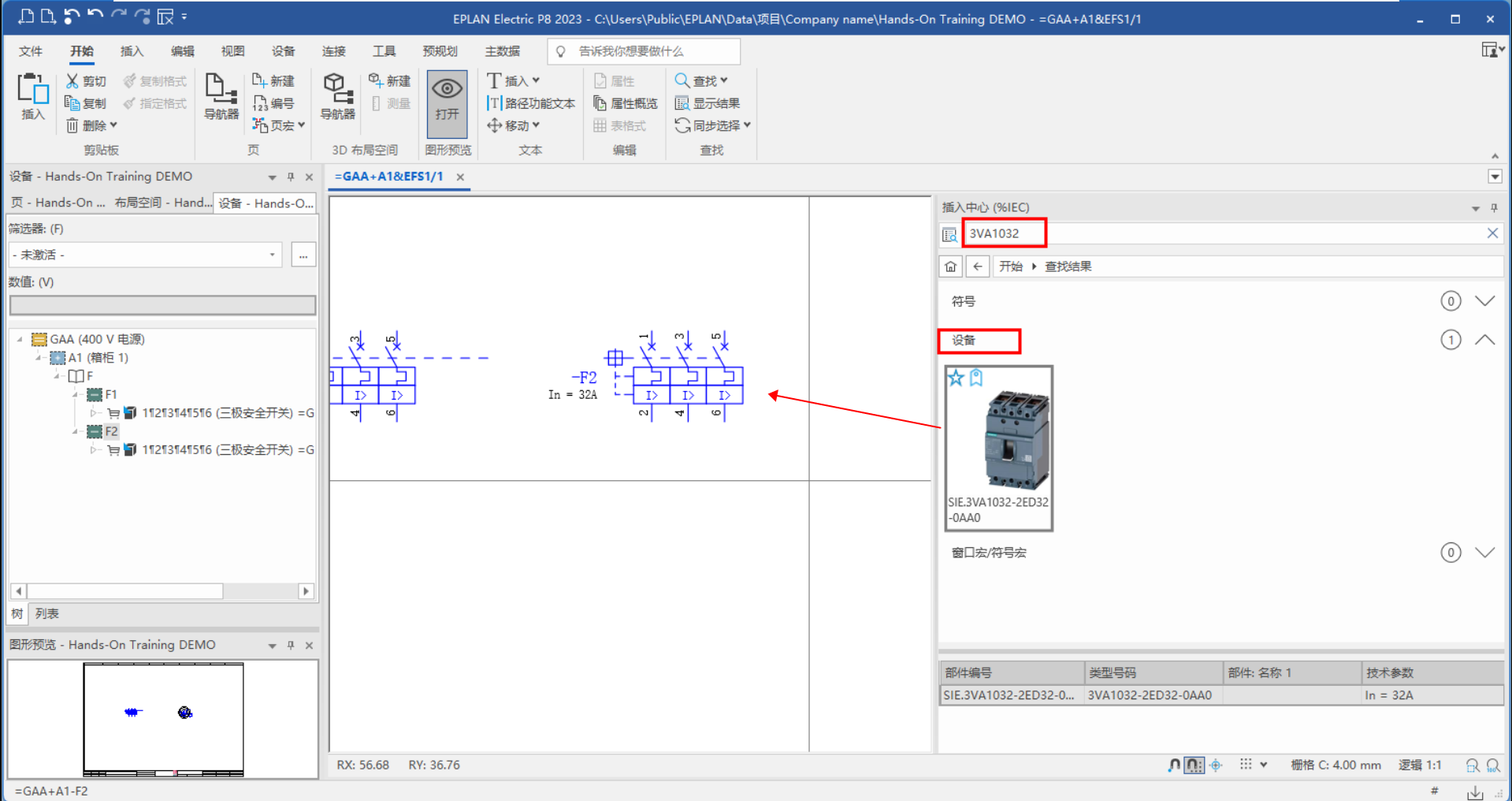

在【插入中心】直接搜索部件編號，設備下直接拖拽部件進入原理圖，部件的信息都是同步導入原理圖中。
圖 6
面向材料清單

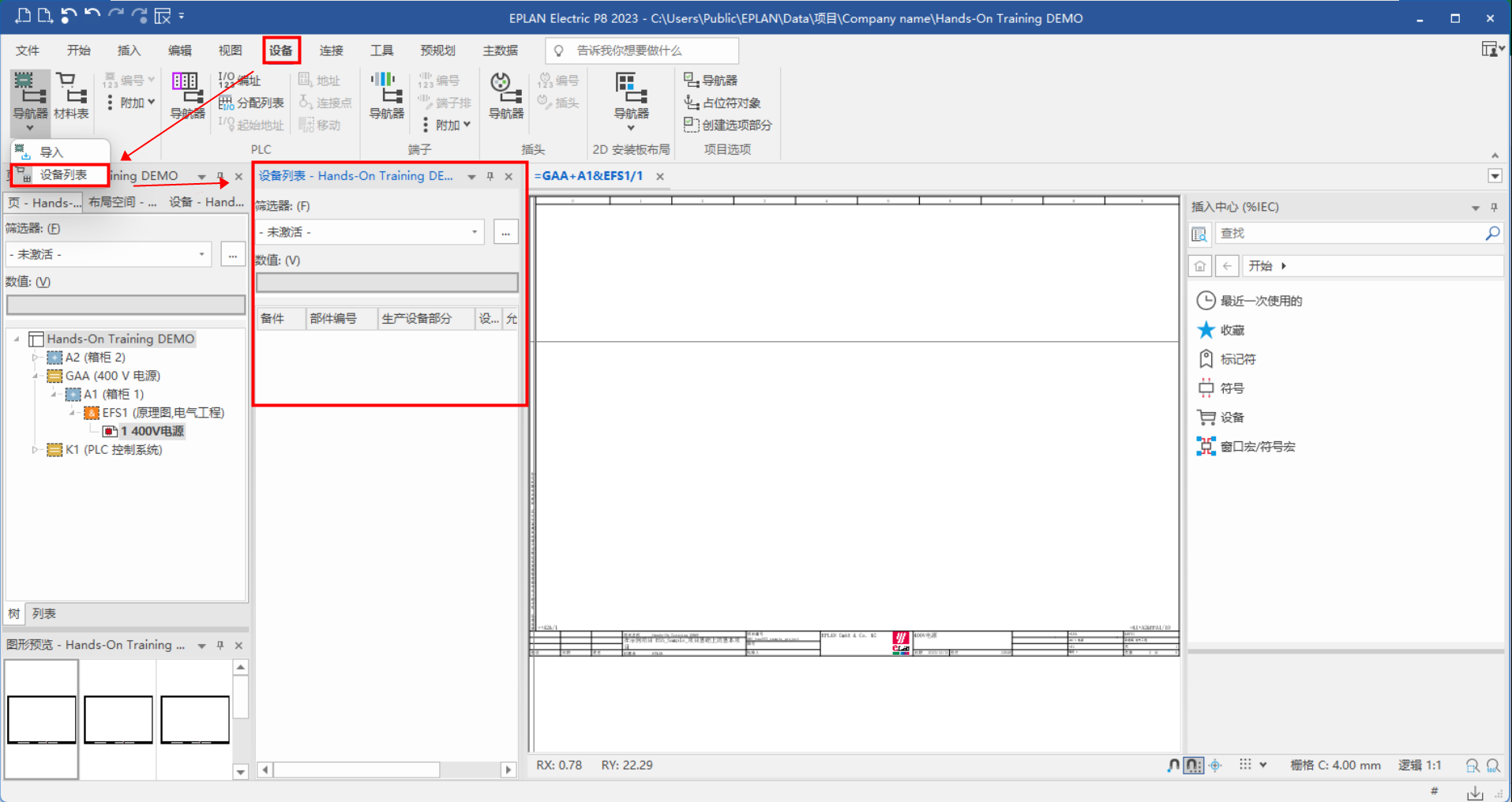

在【設備】菜單欄下打開【設備列表導航器】
圖 7

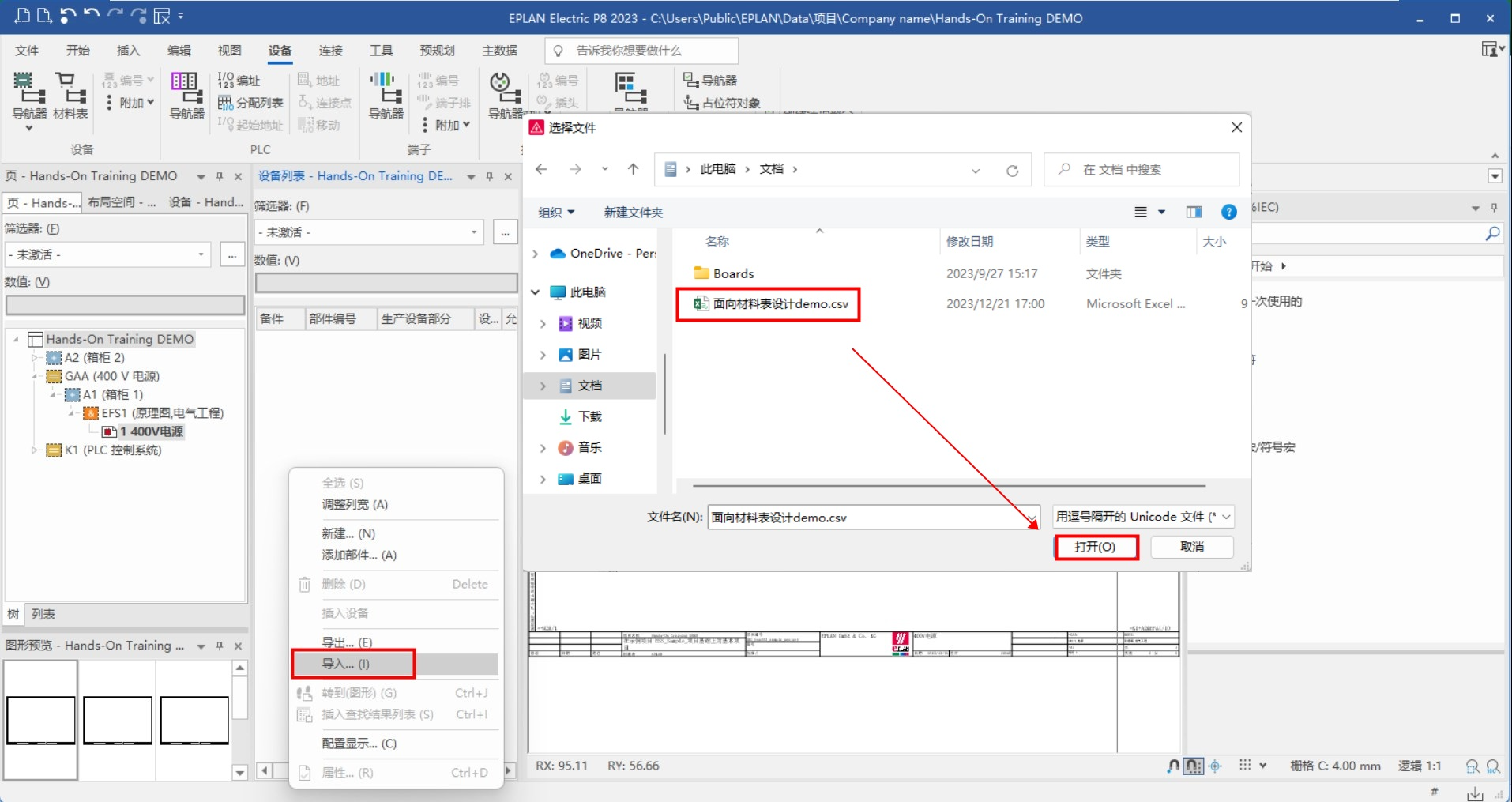

在【設備列表導航器】中右鍵【導入】選擇 csv 文件進行打開，即可拖放進原理圖。
圖 8

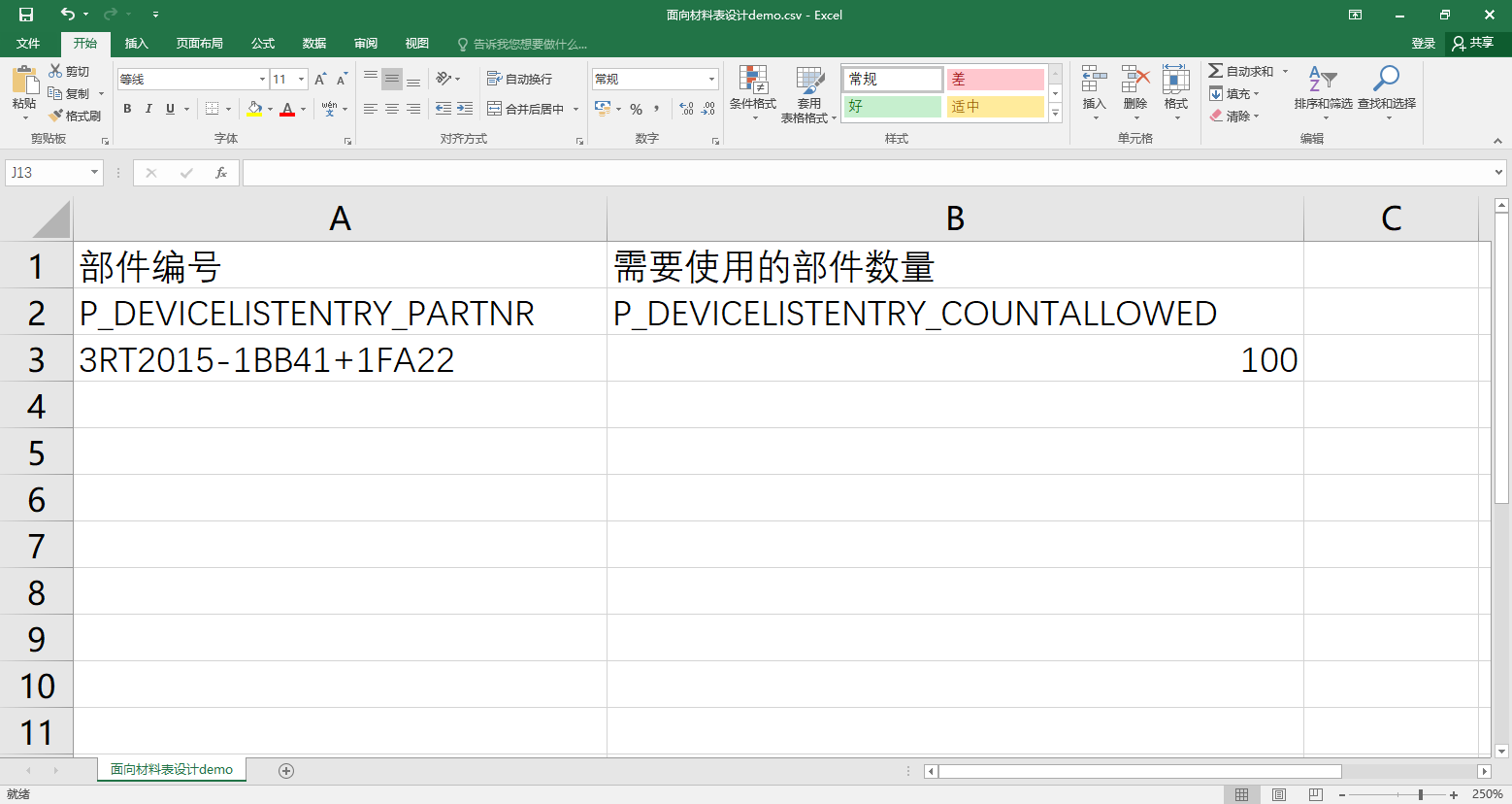

表格所需要的基本信息。
圖 9
面向安裝情況

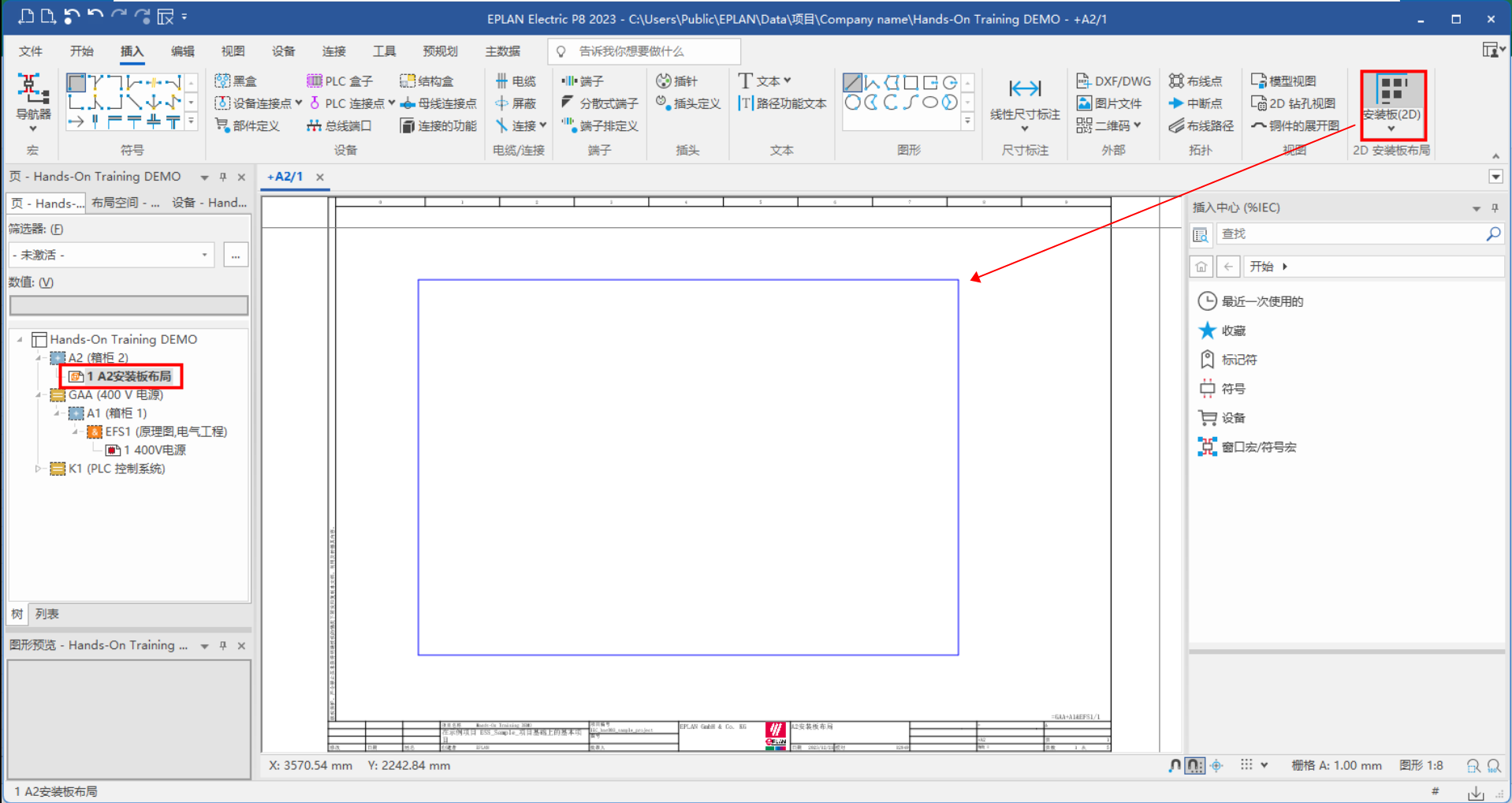

打開安裝板布局圖，插入【安裝板】
圖 10

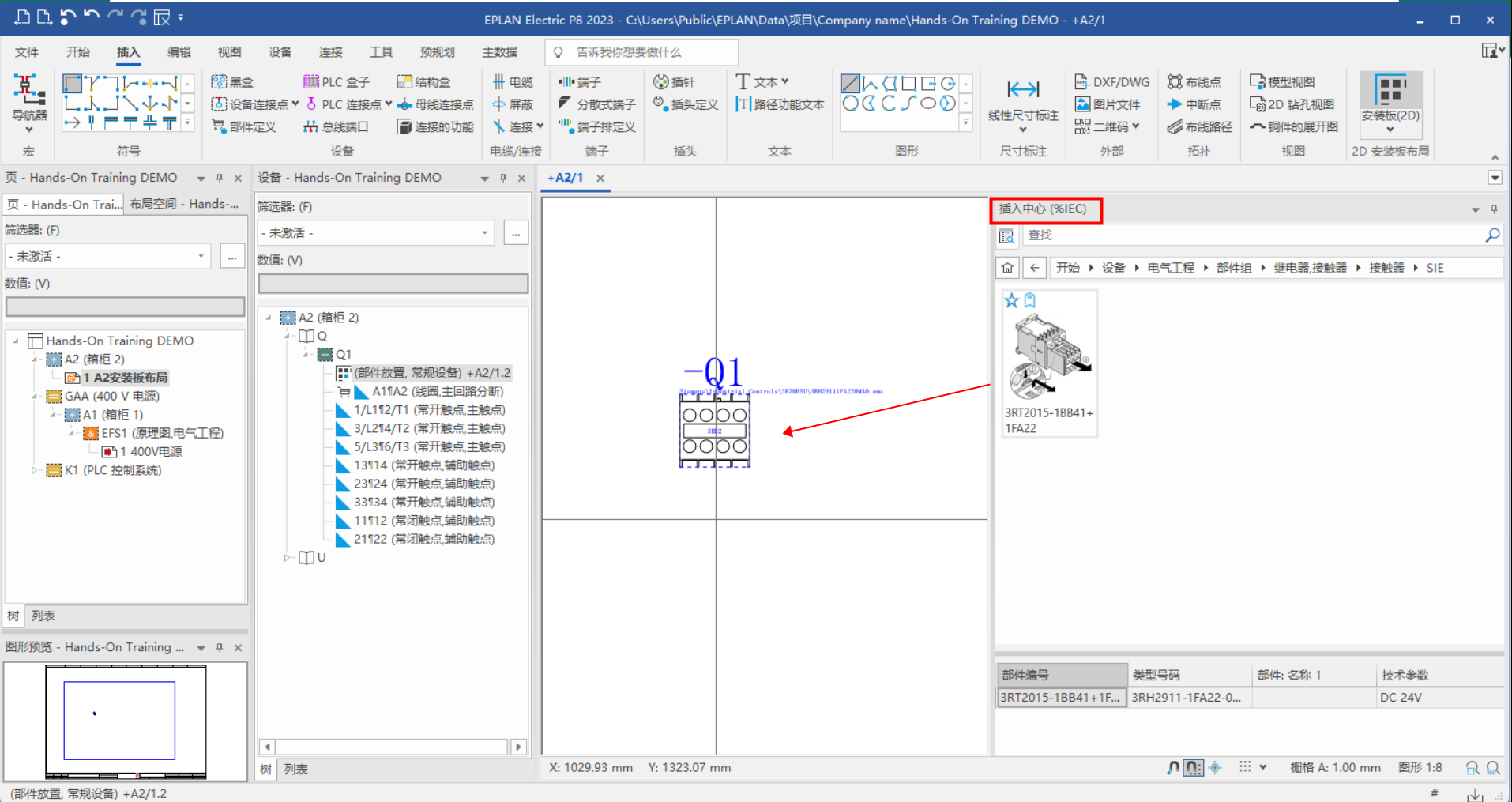

從【插入中心】拖拽出一個元件放在安裝板中。
圖 11

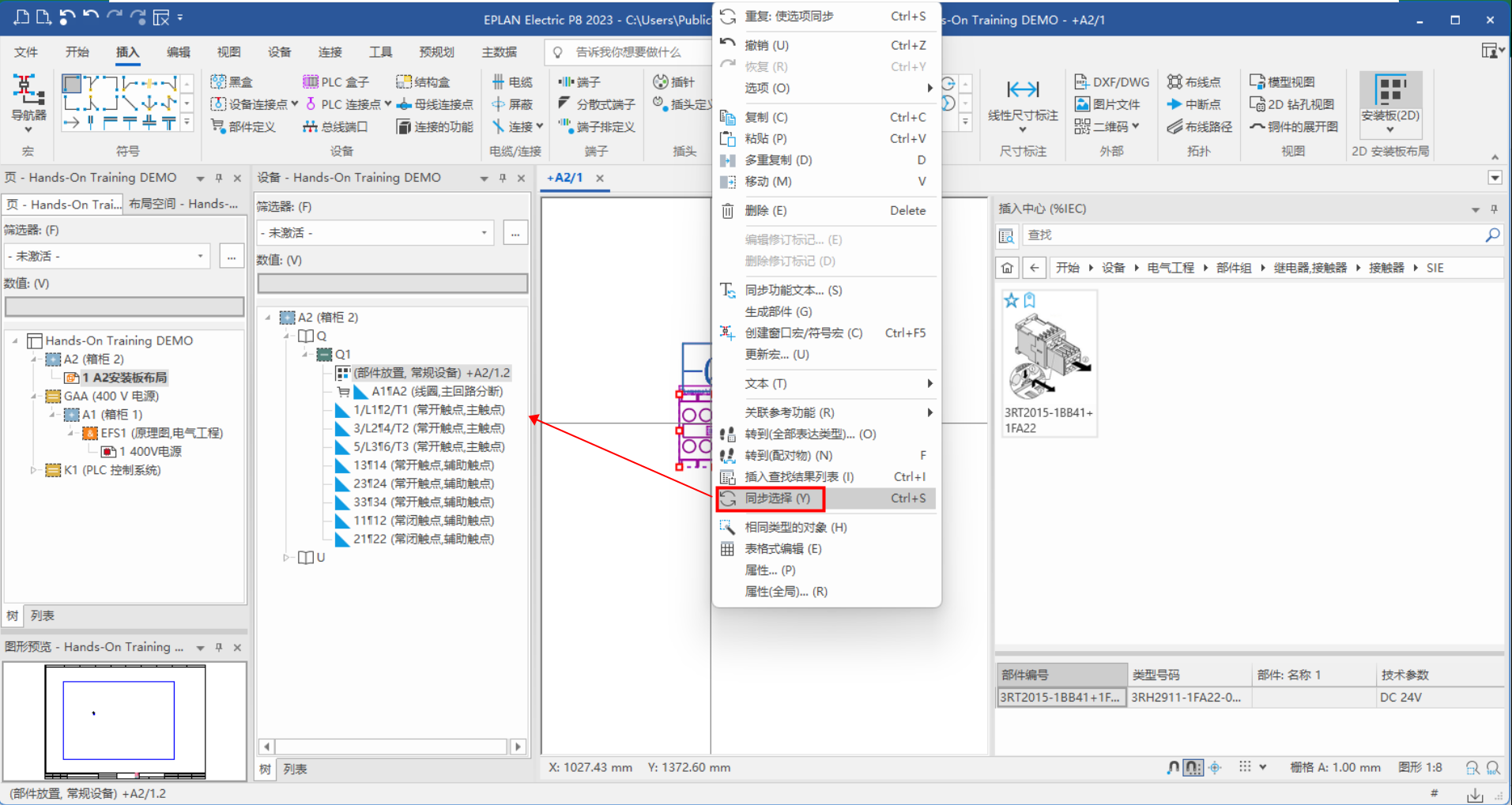

元件右鍵點擊【同步選擇】
圖 12

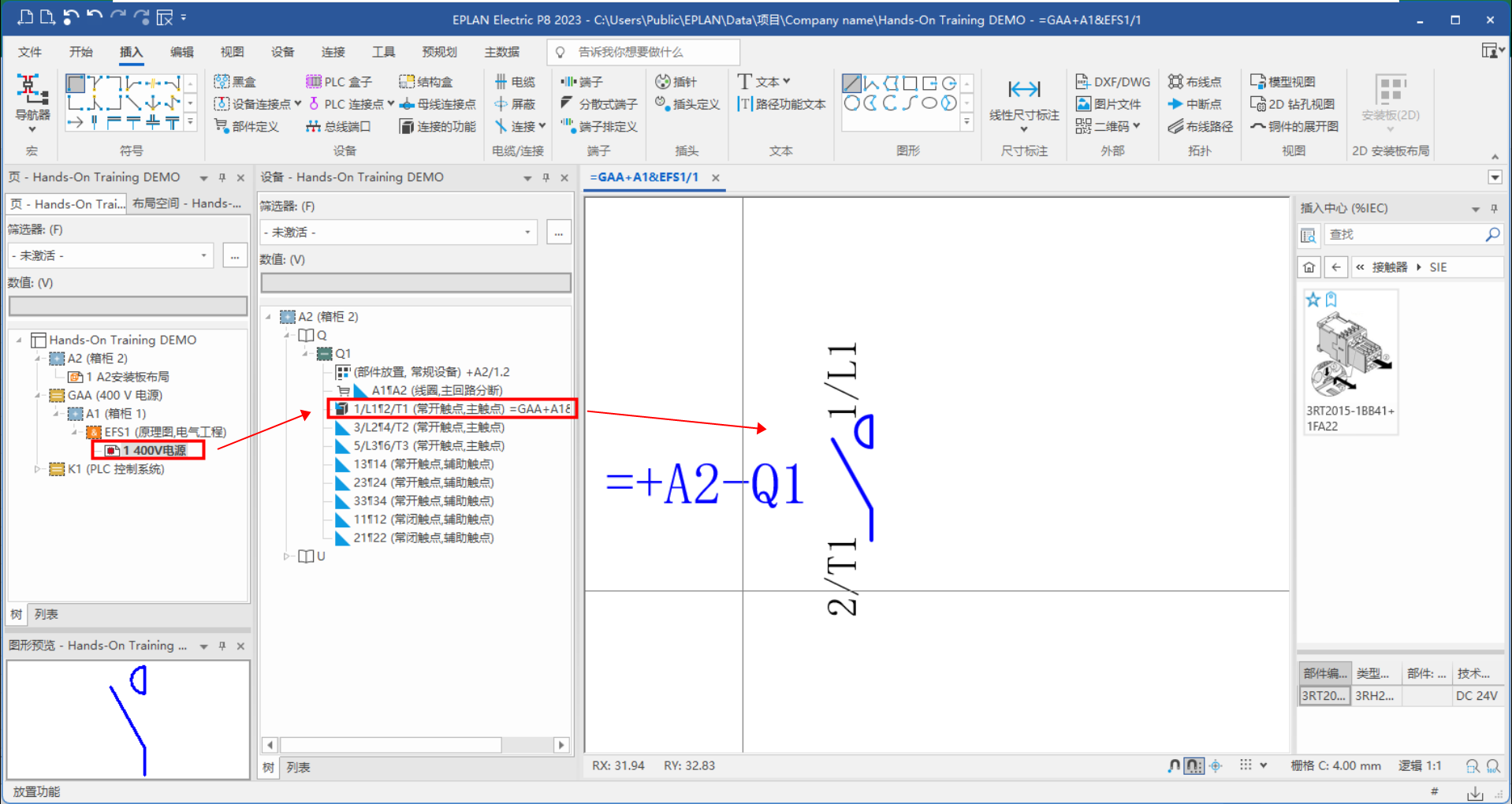

回到多線原理圖中進行拖拽放置即可。
圖 13
