首頁 > 資源中心 > FAQ 在電子設計領域，尤其是使用 Altium Designer 進行 PCB 設計時，焊盤的命名與管理是確保設計準確性和可讀性的關鍵環節。當需要為多個封裝焊盤的位號批量添加前綴或后綴時，逐個手動修改不僅耗時費力，還容易出錯。本文將為您介紹一種高效、便捷的方法，助您輕松實現批量命名。
1、 問題場景

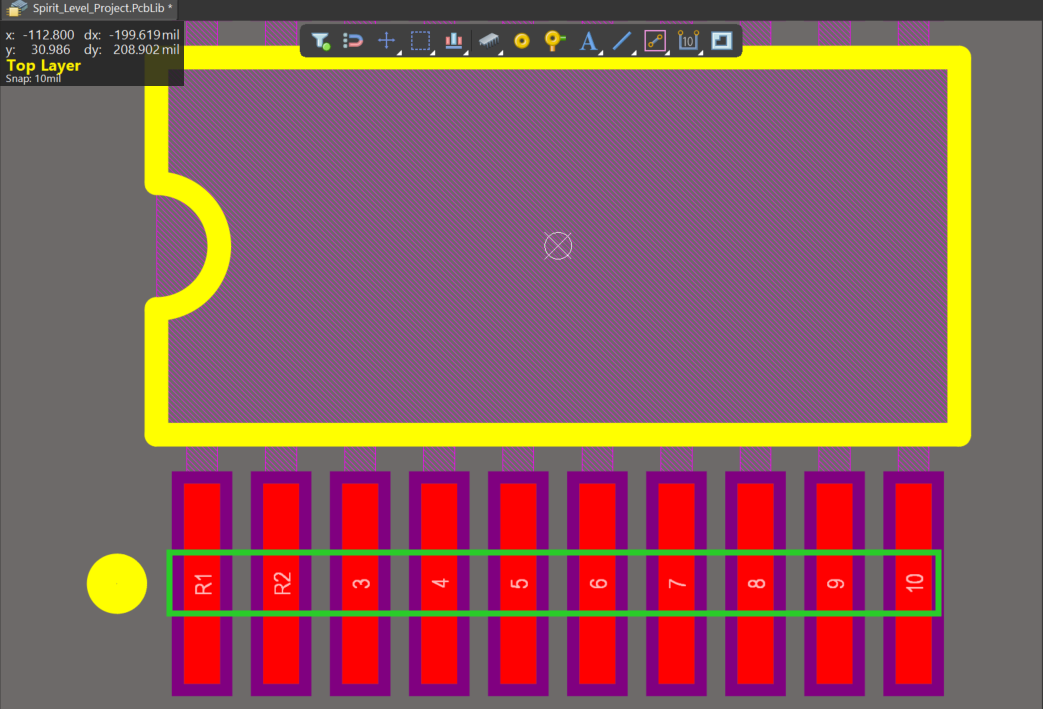

如下圖所示，您正在處理一個復雜的 PCB 設計項目，面對眾多封裝焊盤，需要為其位號批量添加特定的前綴或后綴。手動逐個修改不僅效率低下，還可能因疏忽導致錯誤。此時，您需要一種能夠快速、準確地完成批量命名的方法。
圖 1
2、軟硬件環境
1）、軟件版本：Altium Designer 24.9.1
2）、電腦環境：Windows 10
3）、外設硬件：無
3、解決方法
步驟一：選中目標焊盤
在 Altium Designer 的設計界面中，通過鼠標拖動或使用選擇工具，精準地選中您需要進行修改的焊盤。確保選中的焊盤范圍準確無誤，避免遺漏或誤選。
步驟二：打開屬性面板
選中焊盤后，右側的屬性面板將自動彈出。在屬性面板中，仔細查找并定位到 Designator 屬性。該屬性即為焊盤的位號標識，是我們接下來進行批量修改的關鍵。
步驟三：進入編輯對話框

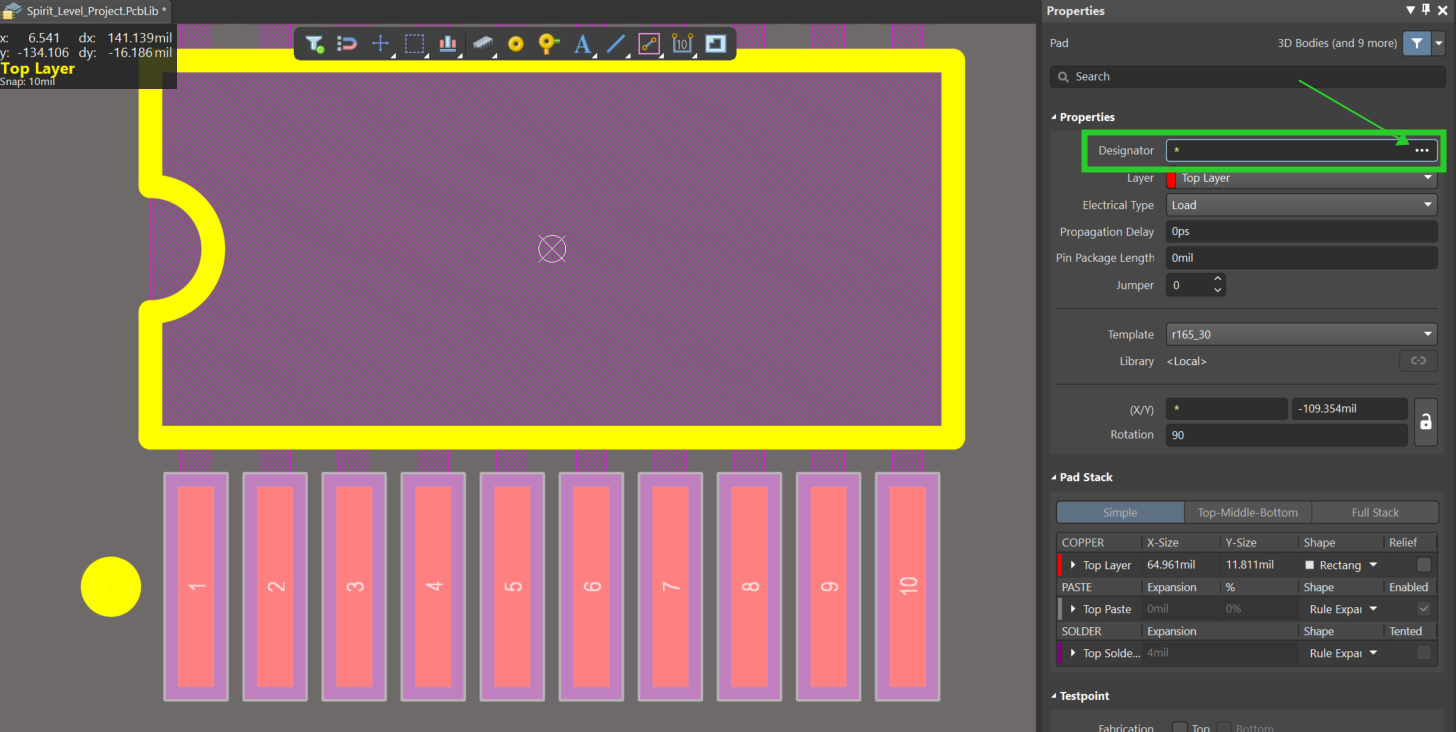

點擊 Designator 屬性右側的【···】按鈕，此時將彈出【Smart Edit】對話框。該對話框提供了多種編輯選項，為我們實現批量命名提供了強大的功能支持。
圖 3
步驟四：選擇公式選項卡

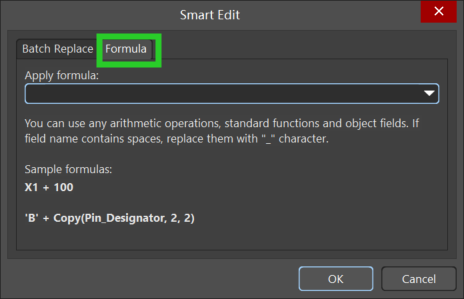

在【Smart Edit】對話框中，選擇【Formula】公式選項卡。此選項卡允許您使用公式對焊盤位號進行復雜操作，包括添加前綴或后綴等。
圖 4
步驟五：編寫公式
為了實現為焊盤位號添加前綴或后綴，您需要編寫相應的公式。例如，若要為焊盤位號添加前綴 “R”，可以采用以下兩種方式：

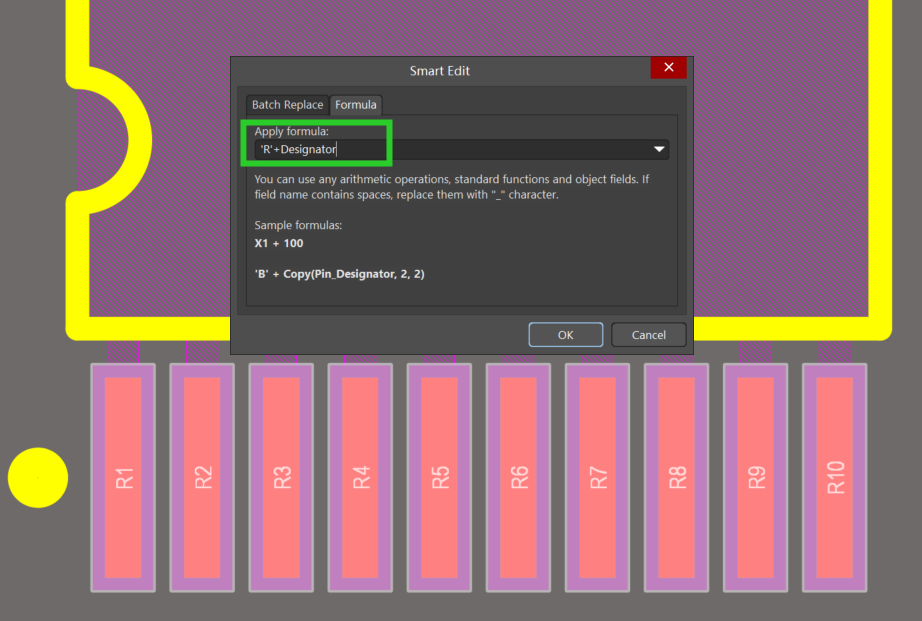

● 直接編寫公式：R’+ Designator

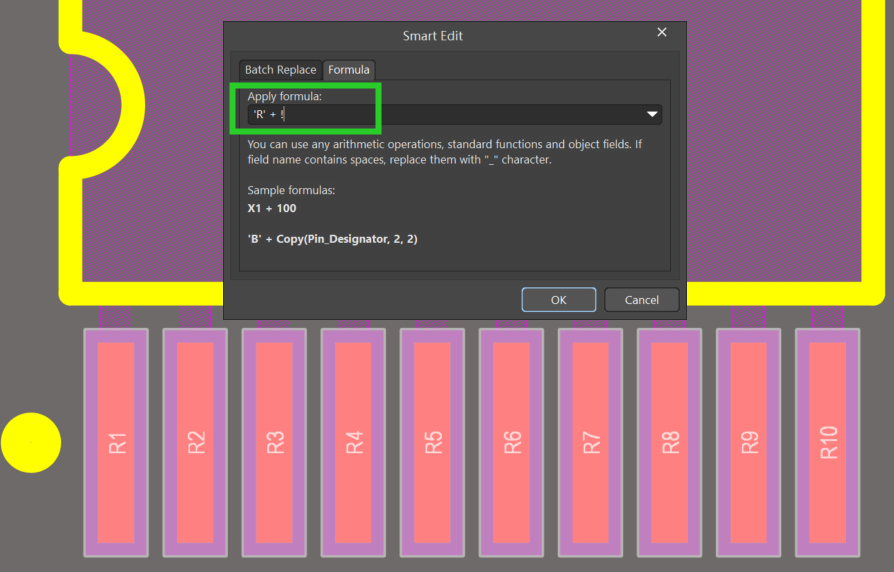

● 縮寫形式：R’+ ！（+號前后要有空格）
在這里，“Designator” 表示焊盤的原始位號，“！” 則是引用原始值的快捷符號。通過這種方式，您可以輕松地將前綴或后綴與原始位號連接起來，實現批量命名的目的。
步驟六：應用公式并完成修改
編寫好公式后，點擊對話框中的【OK】按鈕，系統將自動應用您所編寫的公式，對選中的焊盤位號進行批量修改。修改完成后，您可以在設計界面中查看修改效果，確保焊盤位號的命名符合預期。
如果要將屬性的當前值用作表達式的一部分，則需要使用屬性的全名或使用感嘆號來引用此原始值。
通過以上步驟，您無需逐個手動修改焊盤位號，即可快速、高效地完成批量命名任務，大大提高了設計效率和準確性。
