首頁 > 資源中心 > FAQ 1、問題場景

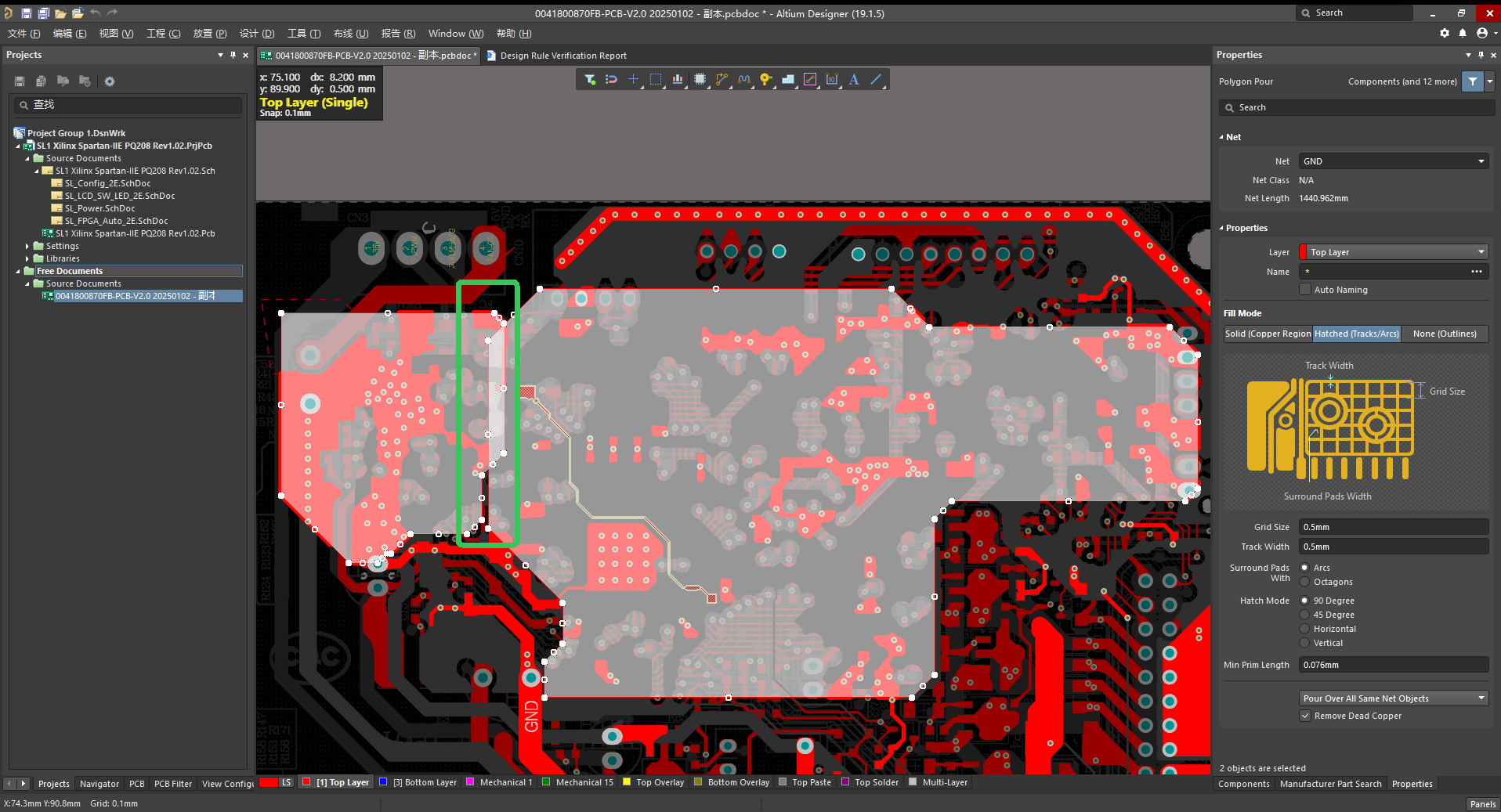

用戶在使用 AD19.1.5 版本中遇到如下問題，存在開路情況DRC中并未檢查出來。
圖 1
2、軟硬件環境
1）、軟件版本：Altium Designer 24.3 之前版本
2）、電腦環境：Windows 10
3）、外設硬件：無
3、解決方法

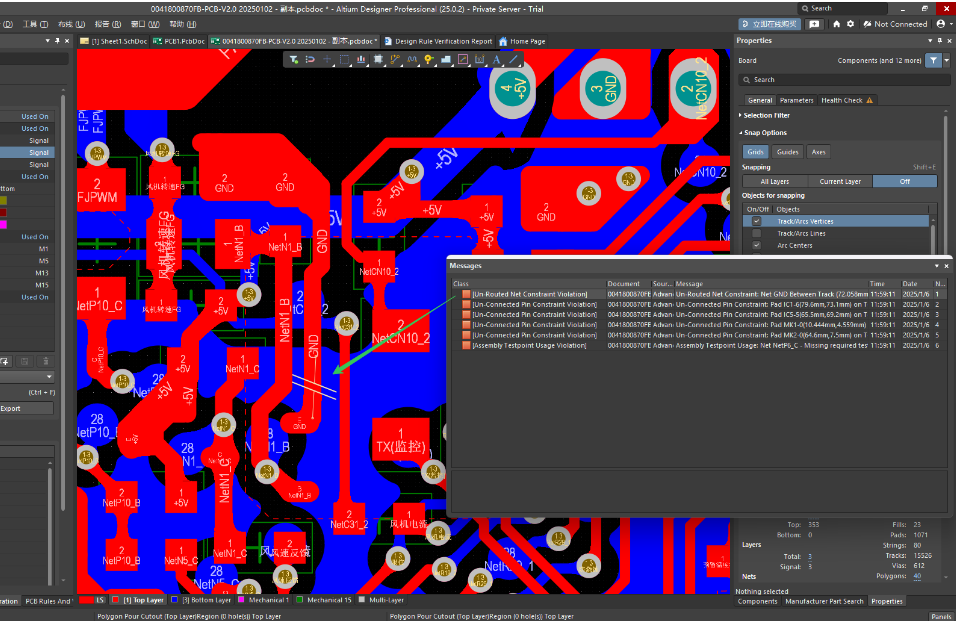

根據 AD24.3 版本更新說明，在之前版本中使用相同網絡的兩個多邊形鋪銅重疊，則軟件無法檢測到hatched多邊形鋪銅違反Un-Routed Net規則。
Altium Designer 版本發布說明 | Altium Designer 24 技術文檔
圖 2

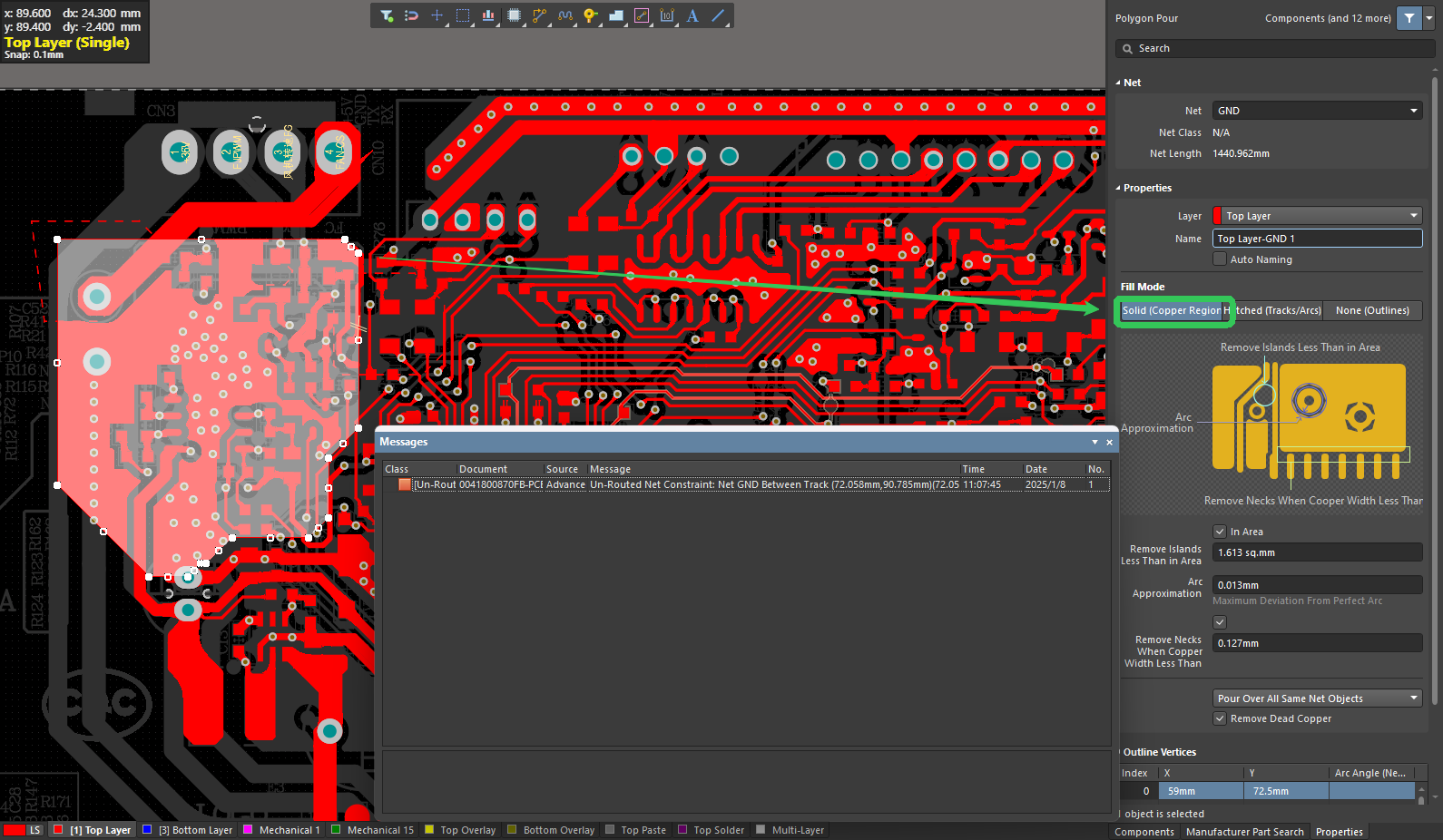

1）、手動修改相同網絡銅皮重疊問題。
圖 3

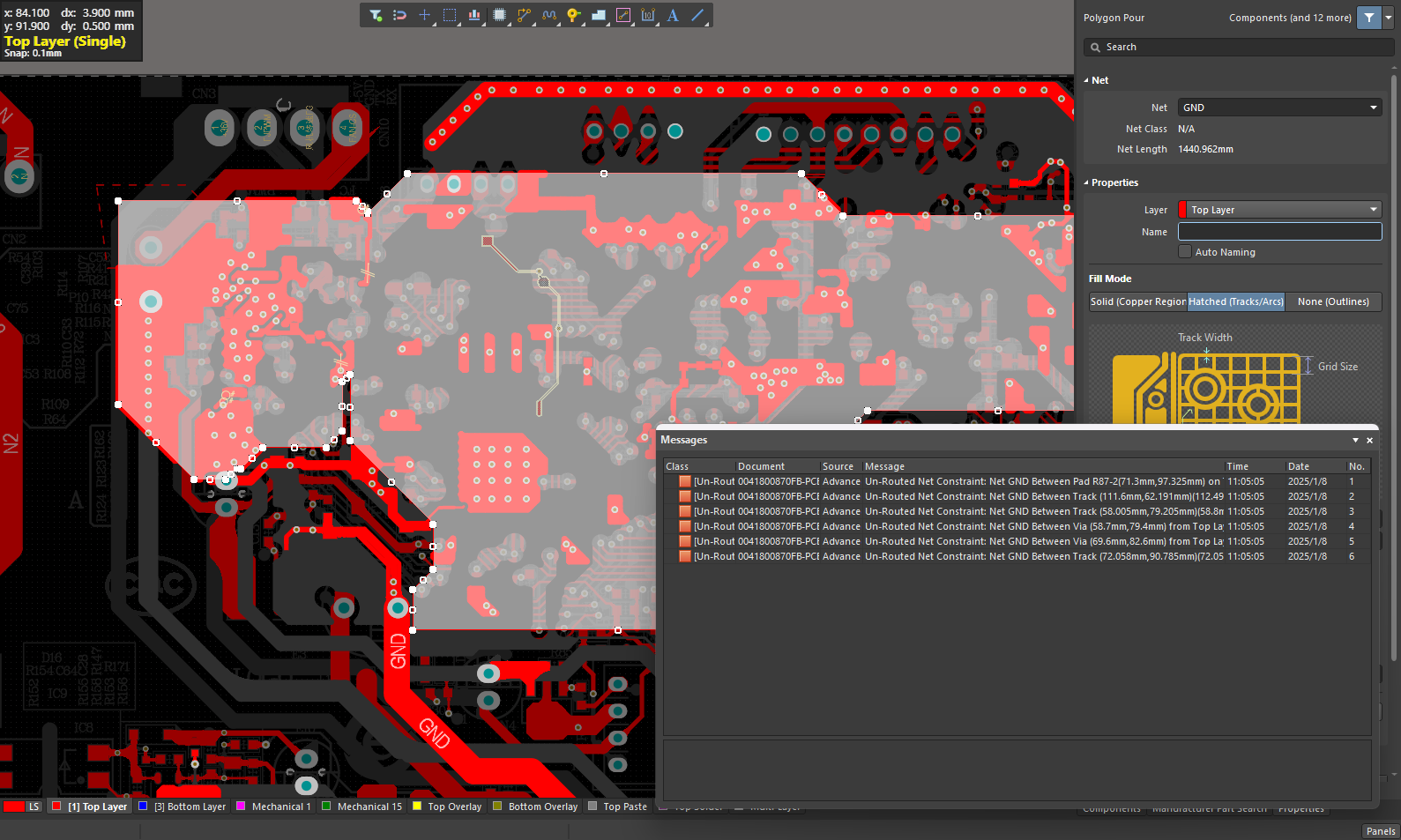

隨即可以 DRC 檢查出開路問題。
圖 4

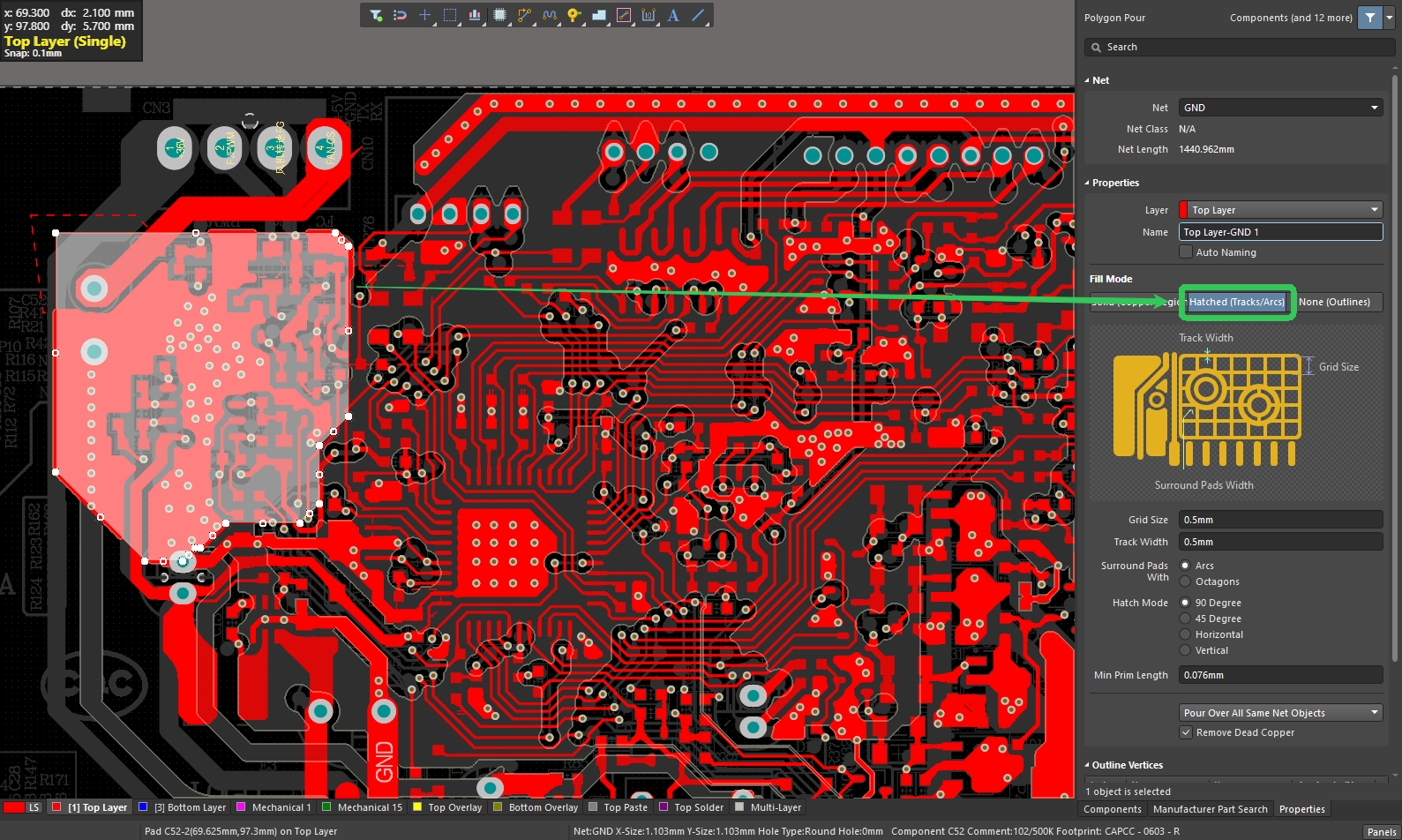

2）、合并覆銅。
圖 5

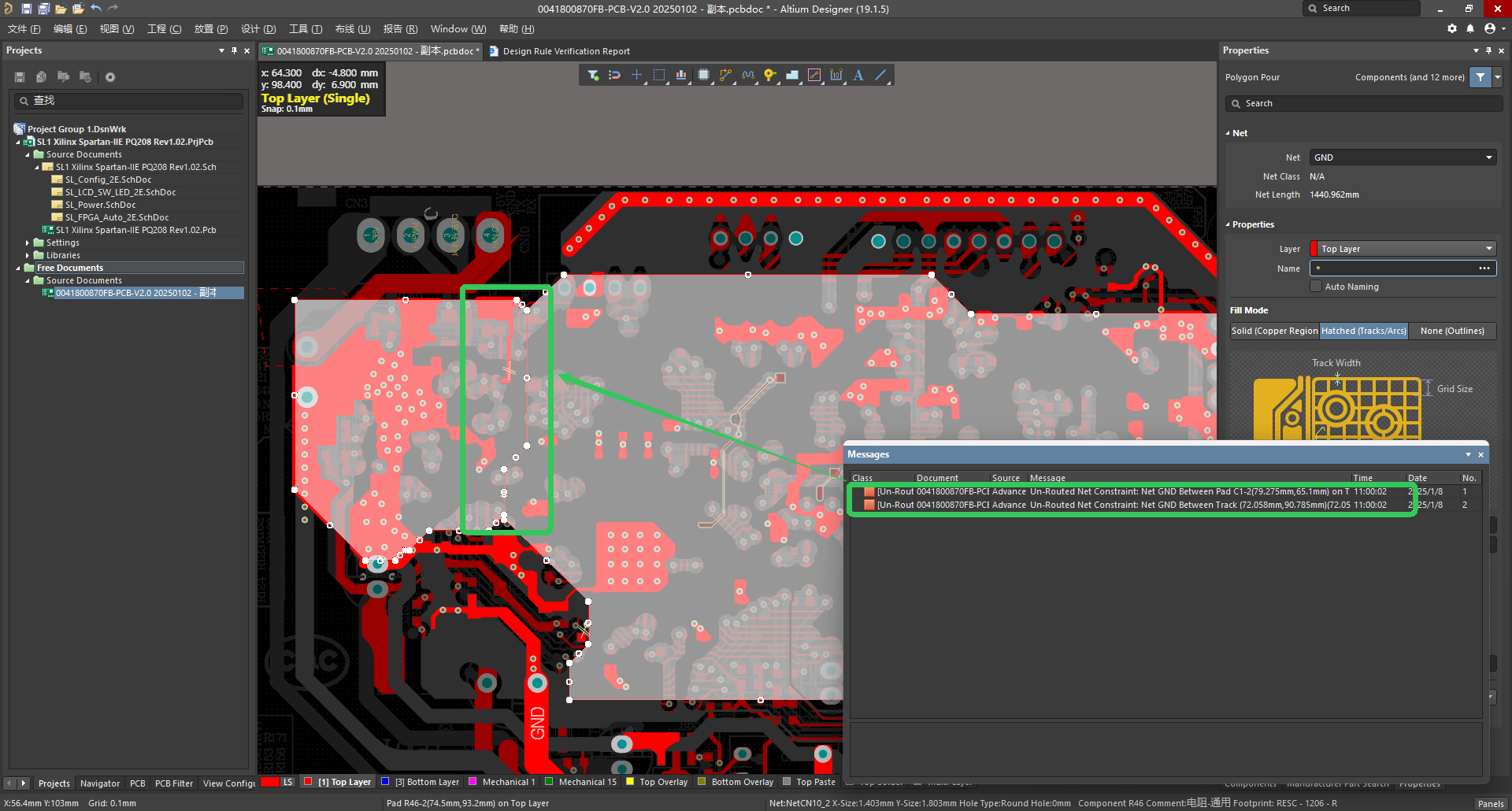

隨即可以 DRC 檢查出開路問題。
圖 6

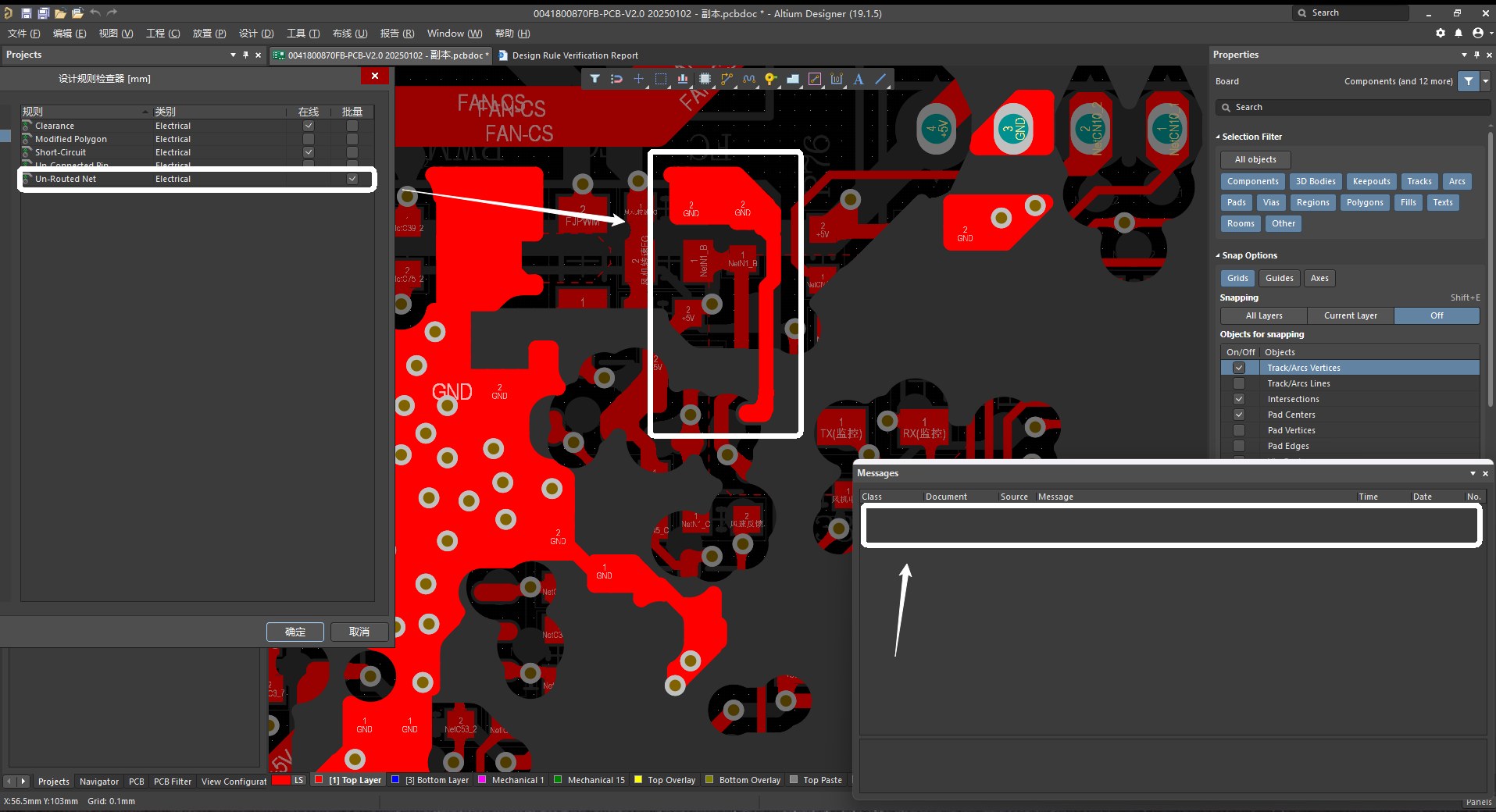

3）、修改銅皮類型。
圖 7

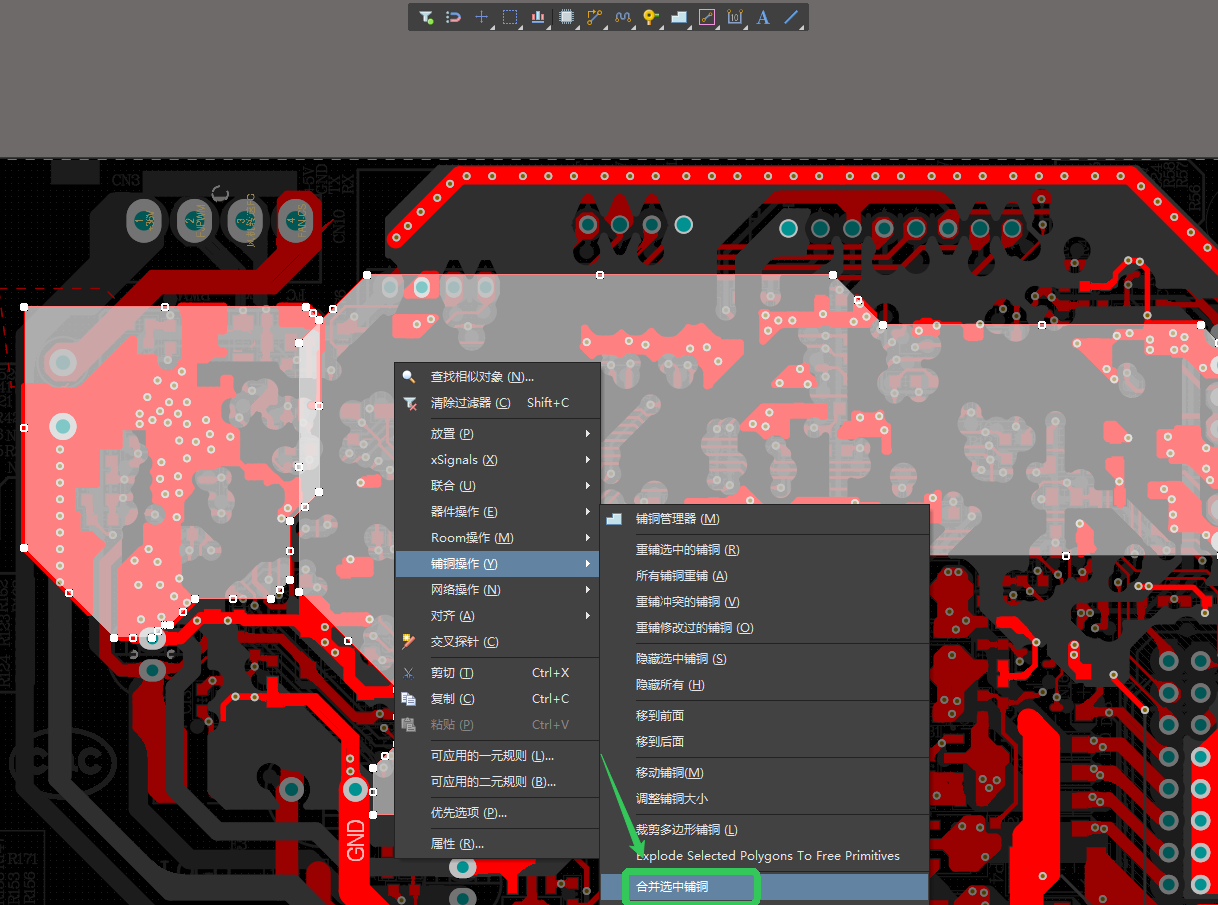

將網格銅改為實心銅，隨即可以 DRC 檢查出開路問題。
圖 8
4）、使用 AD24.3 之后版本。
圖 9
