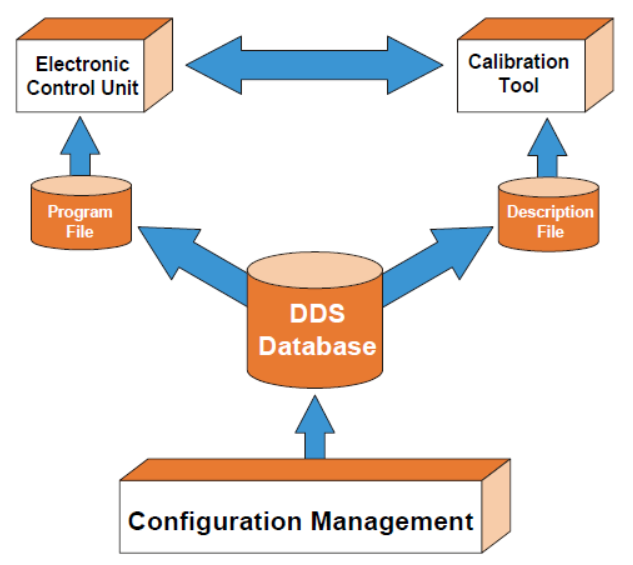

Visu-IT！數據聲明系統代表 ECU 變量聲明的中央存儲庫，從而確保您的 ECU 源代碼與為 ASAP2 讀取校準和測量系統生成的描述文件之間的一致性。
一般信息
Visu-IT！數據聲明系統 (DDS) 是一個直觀的數據庫應用程序，用于定義和管理嵌入式控制器中使用的校準和測量項目。
DDS 管理配置校準系統所需的校準和測量對象屬性，以及代碼表示信息。為了確保 DDS 數據池和實際 ECU 軟件的一致性，從 DDS 數據定義中生成了 ANSI-C 代碼。
該ANSI-C代碼經過編譯并與ECU軟件鏈接。
DDS使用生成的定位器文件來：
? 執行有效性檢查。
? 捕獲創建 ASAP2 描述文件所需的地址信息。
基本功能
DDS服務于ECU代碼開發過程中的三個主要任務：
? ANSI-C源代碼導出數據庫中的數據定義。
? 定位器地址導入（IEEE-695 文件或 ELF/DWARF 文件）。
? 創建用于讀取ASAP2文件的校準工具的描述文件
DDS提供軟件開發和校準活動之間的通用鏈接，增加了物理解釋，包括：
轉換、物理單位、格式信息。
數組和結構化數據映射到校準數據對象模型（曲線/地圖、軸、參數、在線數據）。
模塊化DDS數據庫本身由（ASCII 格式）GRL 文件形式的所謂配置單元組成，可以通過使用配置管理系統與ECU源代碼一起進行管理。
DDS Scripting Host在命令行上提供基本的搜索和修改操作。
DDS COM-API提供對DDS數據庫內部數據結構的訪問。
DDS ASAP2編輯器
DDS編輯器的圖形用戶界面提供：
? 上下文相關的在線幫助
? 所有數據池條目的直觀樹形瀏覽器
? 實體排序和過濾功能
? 數據池導航功能
? 同時處理多個項目
? 多級在線檢查功能
DDS 編輯器使用戶能夠輸入源代碼導出和校準工具所需的數據：
? 標識符名稱
? 替代（顯示）名稱
? 描述文本
? 存儲器類型（RAM、ROM、內部RAM）
? 數據類型
? 物理單位
? 顯示格式
? 轉換規則，例如分辨率/偏移
? 初始化值
? 地圖、軸和在線值之間的關系
? 數組和結構
? 子系統和C/H文件
? 校準功能或組件

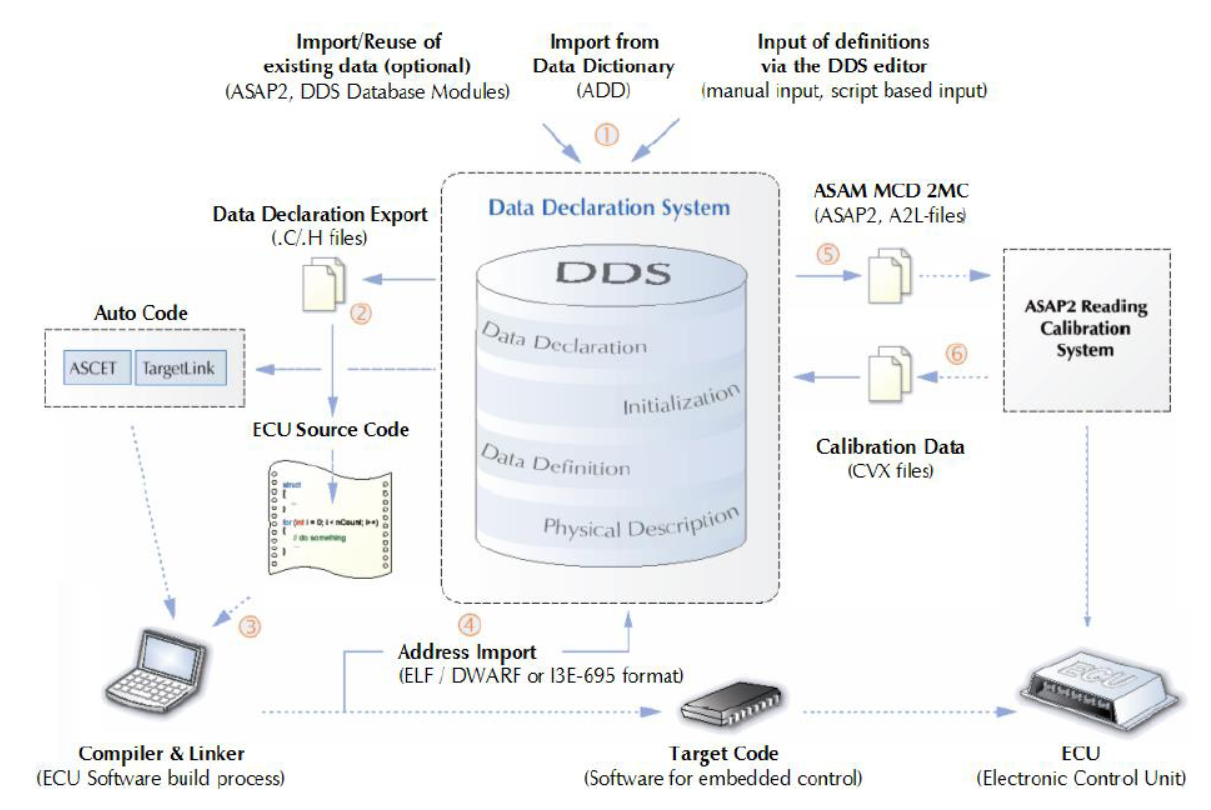

工作流程
1. 用戶通過DDS編輯器手動定義校準數據、導入ASAP2文件、使用DDS COM API 運行客戶特定的導入腳本或重新使用現有數據池文件來輸入校準數據。此外，從 DDS V5.x 開始，可以從全局（公司范圍）數據字典 -> Visu-IT導入數據定義！汽車數據字典 (ADD)。您可以在我們的網站 http://www.visu-it.de/ADD上找到有關 ADD 的詳細信息。
2. Source Export 過濾器用于生成ANSI C 聲明和定義文件。這些 *.c 和 *.h 文件將與ECU算法一起用于 ECU 軟件開發?；蛘撸梢詫?DDS 數據定義導出到模型驅動和自動編碼開發工具，如Ascet-SD和TargetLink。
3. DDS生成的C源文件以及ECU算法軟件由支持的編譯器之一編譯（見下表）。此步驟生成的定位器文件提供校準數據定義的地址信息。
4. DDS提供了一個過濾器，用于將定位器文件導入到數據庫中。地址信息將與現有的描述數據合并。
5. 生成ASAP2 (ASAM MCD 2 MC) 描述文件 (*.a2l)。
6. 可以導入作為CVX文件提供的校準數據來定義初始化值。
文檔
全面的在線幫助系統為所有輸入字段、系統消息和命令行工具選項提供上下文相關的用戶信息和分步指導。
應用
DDS 支持命令行控制的過濾器。可以從 DDS 編輯器圖形用戶界面或命令行調用文件導入或?qū)С?，從而允許將 DDS 功能與腳本、批處理和制作過程集成。嚴重性級別控制機制支持根據特定客戶要求對錯誤管理策略進行微調。
接口
? ASAM-MCD-2MC 導出：版本 1.6、1.5.1、1.4.1、1.3.1、1.2.1（或 Softing EDICmobil 的 1.2.0）
? ASAM-MCD-2MC 導入：版本 1.6、1.5.1、1.4.1、1.3.1 和 1.2.1
? ASAM-MCD-2D 導出：2.0 版 (ODX) -> ODX-FLASH 導出（原型）
? 校準值導入：CVX 版本 v1.0、v2.1
? ELF/DWARF導入：DIA
B DATA（摩托羅拉MPC555系列）、日立（SH7055）、Tasking TriCoreVX等。
? IEEE-695 導入：Tasking C166、Tasking TriCore 等。
? MSRSW 導出：2.2.2 版（原型）
? ASAM MDX V1.0（用于軟件模塊共享的元數據交換格式）導出（可選插件）
? Intel Hex 和 ELF DataRecord 導出/更新
? XML 導出和導入 (DDX)
? 導出到 ETAS Ascet：版本 5.2、6.1、6.2
? 導出到 dSpace TargetLink：版本 3.0、3.1、3.2、3.3、3.4、3.5
? 可視化！ 汽車數據字典 (ADD) -> 從全局數據字典導入（校準）數據
系統要求
操作系統
Windows 7/10、Microsoft Visual C++ Redistributable 2017、.NET Framework V4.7.2
硬盤
100 MB（最小）可用硬盤空間，取決于數據庫大小
顯示分辨率
1024x768，256 色，17 英寸。
