PLS系列仿真器
Universal Access Devices UAD
通用接入設備UAD通過JTAG、cJTAG、DAP、SWD、OnCE、LPD、DXCPL、CAN、ASC、Trace等對單片機進行調試。
基于強大的32位通信單元的通用訪問設備，PLS提供了一個快速和靈活的通信工具，訪問許多流行的16 /32和64位微控制器。

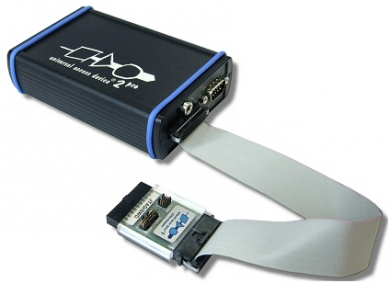

UAD2pro
Universal Access Device 2pro是UDE目標接入設備家族中的新一代智能成員。它取代了已批準的UAD2，并以眾所周知的表單樣式提供了新的增強功能。它使用相同的目標適配器解決方案，建立了到功能更強大的UAD3+的橋梁。
特點
UAD2Pro通過JTAG、CJTAG、DAP、DAP提供快的目標訪問，通過CAN物理層（DXCPL）、SPD（單針DAP）通過CAN、SWD、ASC和內置ESD保護。訪問aurix、tricore、powerarchitecture、s32v234、cortex、c16x、st10、xc2000、xe166、xmc4500、arm7、arm9、arm11、superH SH-2A現在比以往任何時候都容易。JTAG和CAN總線的獨特組合，僅8.5 x 13 x 3.5 cm3（寬x深x高）的測量值，以及堅固的鋁外殼，使得UAD2Pro可在現場移動使用。
對于帶高壓組件的微控制器板的調試，如電機或變頻器控制常見的調試，具有高達1000 Vrms電氣隔離的目標適配器也可以選擇與UAD2Pro一起使用。同時保持50兆赫串行時鐘的全傳輸帶寬。
支持高速目標訪問和質量
Universal Access Device 2 pro已針對主機PC上的UDE與目標系統之間的高速通信進行了優化。UAD2pro以優化的方式支持UDE的訪問功能。
- 通用目標連接器（1,65-5,5伏I / O環電壓）支持JTAG，cJTAG，DAP，CAN物理層上的DAP（DXCPL），通過CAN的SPD，高達50 MHz移位時鐘的SWD調試通信通道-下載速率高達3.5 MByte / s。
- 特殊目標適配器可用于所有受支持的目標和接口定義，例如TriCore，PowerArchitecture，Cortex，XC2000，XE166，XMC4500，Arm7，Arm9，Arm11，SuperH SH-2A，具有高達50 MHz的轉換時鐘
- 隔離適配器（具有1,000 VRMS隔離的RF耦合器技術）-支持全帶寬50 MHz移位時鐘
- 目標功耗低
- 通過D-Sub連接器與基于C16x，ST10，XC2000，XE166，TriCore， PowerArchitecture和Arm / Cortex的目標系統進行靈活的串行高速通信。可以使用以下串行模式：
- 異步串行RS232接口
- CAN接口
- 通過USB 2.0達到480 Mbps主機通信速度
- 支持的操作系統：Windows?7，Windows?8.1，Windows?10（32位和64位）
- 尺寸：獨立通信設備8.5 x 13 x 3.5cm3（寬x深x高，無接口）。
CAN總線分析儀
CAN總線D-Sub公連接器（CiA引腳分配），作為到C166，ST10，XC2000，XE166，TriCore，PowerArchitecture和基于Arm / Cortex的CAN目標系統的調試通信通道（CAN調試器）
- 獨立的智能子系統可實現對CAN總線消息的連續跟蹤
- CAN總線分析可以作為調試通信的后臺任務運行

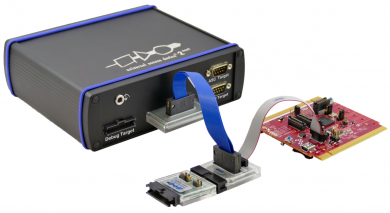

UAD2 Next
Universal Access Device 2next是UAD2 +的強大后繼產品，并且是PLS的UDE目標訪問設備系列中的新型多合一設備。它結合了UAD2pro的新調試功能和跟蹤功能，使其成為有效調試，測試和系統級分析的理想選擇。
特點
UAD2next充當基本模型UAD2 pro和很好的工具UAD3 + 之間的橋梁。除了大量強大的調試和跟蹤接口（例如DAP，SWD，JTAG，cJTAG和LPD）之外，UAD2next還支持CAN和ASC接口以訪問目標。強大的跟蹤模塊（可以根據需要輕松插入）確保將跟蹤數據從目標快速有效地傳輸到UAD2next中。
- UAD2next與Universal DebugEngine?（UDE）一起甚至為新的異構多核SoC提供而強大的支持。
- 高性能調試訪問AURIX 2nd TC3 Generation，AURIX TC2，TriCore，PowerArchitecture，Cortex-R，Cortex-M，Cortex-A，S32V234，XC2000，XE166，XMC4500，Arm7，Arm9，Arm11，SuperH SH-2A，RH850
- ASC和CAN / CAN FD目標接口（ASC和CAN調試器）。可以根據要求提供FD。
- 用于并行和串行跟蹤的插件模塊
- USB3或千兆以太網，用于在PC 旁邊連接UAD2next
- 經驗證且堅固的鋁制外殼17.0 x 14.5 x 5.5 cm
- 被動冷卻。
支持的高速目標訪問和質量
- 接下來的UAD2 已針對主機PC上運行的UDE與目標系統之間的高速調試通信進行了優化。
- 已用于UAD2 pro和UAD3 +的經過驗證的目標適配器解決方案可為先進的調試接口DAP，SWD，JTAG，cJTAG，LPD提供快和可靠的目標訪問。
- 準備使用即將發布的調試接口，而無需更換基本的UAD2 下一個設備。
- 具有高達160 MHz的移位時鐘和1.65 – 5.5 V I / O電壓的高速調試訪問。
- 電隔離目標適配器（具有1,000 VRMS隔離的RF耦合器技術）可用。
- UAD2 next與目標系統之間的距離更長。可能為0.5 m，可應要求提供2.0 m。
- 用于ASC和CAN / CAN FD *）的連接器，電流信號隔離高達1,000 VRMS。
- 支持DXCPL（基于CAN物理層的DAP）。
跟蹤支持高達32位/ 2通道@ 1.25 Gbit / s
對于基于跟蹤的調試，測量和系統級分析，接下來可以使用目標特定的跟蹤模塊擴展UAD2 。
- 易于安裝的插件模塊，適用于各種跟蹤接口
- Aurora跟蹤連接器（至多2條通道）
- Samtec ERF8 HS22 ASP-137969-01
- Samtex ERF8 HS34 ASP-137973-01
- Samtec ERF8 HS40 ASP-133811-01
- 其他特定于客戶的跟蹤連接器
- 易于安裝的插件模塊，適用于各種跟蹤接口
- 至多12位并行跟蹤。
- 2通道串行跟蹤，速率高達1.25 GBit / s。
- 512 MB內部跟蹤存儲器。
- 為Arm CoreSight ETM，STM，ITM，PTM，Xilinx FTM準備就緒，可用于NEXUS 3類并行/串行AURORA跟蹤，HSSTP AURORA跟蹤以及Infineon MCDS。

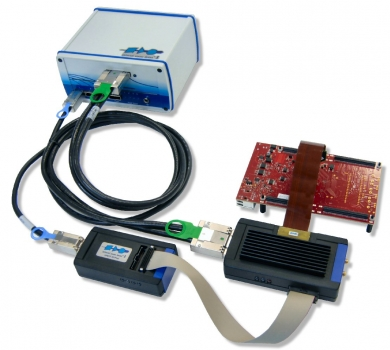

UAD3 +
功能
Universal Access Device3+，已經建立UAD2家族的進一步發展，在高時鐘頻率多核和多目標系統使用了特別優化。得益于靈活的轉接器和連接器設計，可以使用不同的調試協議分別控制多達八個不同的內核和目標。PLS對JTAG擴展器技術的持續不斷發展，使得與基本單元的連接長度可達5米。擴展器可選配電氣隔離。此外，憑借靈活的設計，吊艙還可以執行諸如CAN接口或邏輯分析儀探頭之類的任務。
特點
可以通過各種串行接口（例如JTAG，cJTAG，設備訪問端口（DAP / DAP2）或串行線調試（SWD））以高達100 MHz的時鐘頻率訪問目標。通過UAD3 +硬件和固件，可以在調試多個核心/目標期間實現同步。兩種不同的輸入電壓范圍- 標準為1.6至5.5伏或可選地為0.8至3.3伏 -涵蓋了所有可能的應用。
在實時跟蹤中，高度靈活的Pod和連接器設計可確保簡單而有效地支持各種跟蹤協議（例如Aurora，CoreSight ETM，Nexus或OCDS L2）。在這里，目標上的跟蹤盒與基座之間的距離也可能長達5米。記錄的數據可以通過自動生成的時間戳進行補充。UAD3 + 具有高達4 GB的跟蹤存儲器，32位的跟蹤流寬度以及500 MHz 的串行跟蹤信號和3.125 Gbit / s的串行跟蹤信號，因此它也非常適合將來的任務。
為了調試帶有高壓組件的微控制器板（例如在電動機或逆變器控件中很常見），UAD3 +也可以選擇使用電氣隔離度高達1,000 VRMS的目標適配器。
支持的高速目標訪問和質量
UAD3 +該UAD3 +是基于一個模塊化的概念，并提供高速調試訪問的PowerPC，ARM7，ARM9，ARM11，Cortex-M3的，的Cortex-M4，的Cortex-R4，的Cortex-R52，Cortex-A8的，的Cortex-A9和進一步的微控制器MCU體系結構作為模塊化概念。可以通過長電纜連接多個JTAG擴展器盒，以確保與目標連接器靈活匹配。UAD3 +專為實現很好的性能而設計。
- 高速JTAG調試訪問，移位時鐘高達100 MHz
- 多目標/多系統訪問-至多支持8個多個JTAG接口（至多可以有4個JTAG擴展器盒，每個JTAG擴展器盒可以有2個JTAG接口）
- 標準I / O環形電壓1.6-5.5伏，擴展I / O環形電壓0.8-3.3伏可選
- 支持的調試連接器：
- JTAG /設備訪問端口（DAP / DAP2）連接器
- Arm JTAG和CoreSight串行線調試（SWD）連接器，10針和20針
- cJTAG（IEEE1149.7）連接器
- Nexus調試端口（OnCE）連接器
- 其他特定于客戶的調試連接器
- 可選的電流隔離
- 獨立的JTAG擴展器盒通過長5米（0.5 m，1 m-默認值，2 m和5 m）的千兆串行電纜連接到UAD3 +。
- 廣泛的主機接口，USB2.0 HS，千兆位以太網（10/100 / 1000Mbps），IEEE1394b（FireWire-800）
- 在Windows?7，Windows?8.1，Windows?10（32位和64位）下運行
- UAD3 +的自動固件更新
- 尺碼
- 獨立通信設備17 x 14.5 x 8.5cm3（寬x深x高，無接口）
- JTAG盒5.5 x 10.5 x 3cm3（寬x深x高，無接口）
- 接線盒7.5 x 13 x 4cm3（寬x深x高，無連接器）
跟蹤支持高達32位@ 500MHz / 4通道@ 3.125 Gbit / s
- UAD3 +追蹤盒Universal Access Device 3+允許并行記錄高達500 MHz的實時跟蹤信息，而串行跟蹤則記錄3.125 Gbit / s。
- ETM Mictor和Nexus 3類Mictor connetcor
- Aurora跟蹤連接器（至多4條通道）
1. Samtec ERF8 HS22 ASP-137969-01
2. Samtex ERF8 HS34 ASP-137973-01
3. Samtec ERF8 HS40 ASP-133811-01
4. 其他特定于客戶的跟蹤連接器 - 跟蹤內存高達4 GB的可用
- 無盡的跟蹤，可進行連續的跟蹤和觀察
- 跟蹤高達32位寬的半速率時鐘模式，高達250 MHz
- 目標硬件上的I / O電壓范圍廣，支持0.8-3.3 V
- 可能有可變的時間戳，由跟蹤板前端插入
- 智能跡線過濾器可優化跡線利用率，自動邊緣檢測
- 單獨的Trace pod通過長5米（0.5 m，1 m-默認值，2 m和5 m）的千兆串行多車道電纜連接到UAD3 +。
- 外部觸發引腳
